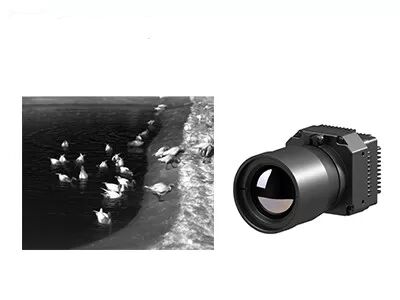

ماژول دوربین حرارتی رادیومتریک LWIR غیر خنک 1280x1024 / 12μm
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN1212R |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024/12μm | NETD | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | نرخ فریم دیجیتال | 30 هرتز |
| مصرف برق معمولی | 1.0 وات | ولتاژ تغذیه | 4.5 ~ 5.5 ولت |
| برجسته کردن | ماژول دوربین حرارتی VOx 12um,ماژول دوربین حرارتی LWIR 1280x1024,ماژول دوربین VOx LWIR |
||
توضیحات محصول

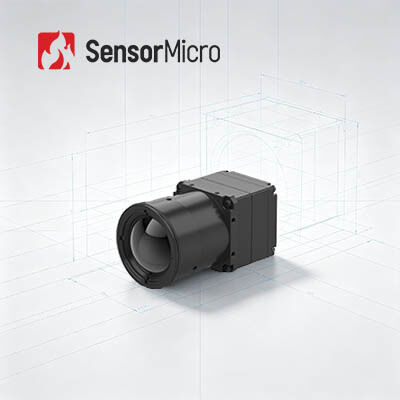

ماژول دوربین حرارتی رادیومتریک بدون خنک کننده LWIR 1280x1024 / 12 میکرومتر
هسته دوربین مادون قرمز COIN1212R دارای یک آشکارساز مادون قرمز بدون خنک کننده مگاپیکسلی 1280*1024/12 میکرومتر است که با مدارهای پردازش سیگنال پیشرفته و الگوریتم‌های اندازه‌گیری دما ادغام شده است. این ماژول از پروتکل‌های ارتباط سریال پرکاربرد پشتیبانی می‌کند و انواع رابط‌های خروجی ویدئو را به همراه طیف کاملی از گزینه‌های لنز نوری ارائه می‌دهد. این ماژول قادر به تشخیص سریع تفاوت‌های دما و ارائه تصاویر حرارتی واضح و داده‌های دمایی دقیق است و توسعه ثانویه سیستم‌های اندازه‌گیری دما را به طور قابل توجهی ساده می‌کند. این امر آن را به یک راه‌حل یکپارچه تصویربرداری حرارتی برای کاربردهایی در نظارت هوشمند، تولید پیشرفته، کنترل فرآیند، تحقیقات علمی و سایر کاربردهای تصویربرداری حرارتی پیشرفته تبدیل می‌کند.
ویژگی‌های اصلی
- تصویربرداری با وضوح بالا، تشخیص دقیق
- تشخیص مگاپیکسلی با وضوح بالا امکان اندازه‌گیری دمای مادون قرمز را در نماهای وسیع‌تر و مناطق بزرگتر فراهم می‌کند
- هنگام نظارت بر تغییرات جزئی دما، جزئیات حرارتی بیشتری از هدف به وضوح آشکار می‌شود
- جامع و کارآمد
- توسعه یافته با یک آشکارساز مادون قرمز بدون خنک کننده با فرمت بزرگ درجه یک
- ادغام شده با چندین الگوریتم پردازش تصویر پیشرفته برای بهبود کیفیت تصویر
- دقت اندازه‌گیری دما تا ±3 درجه سانتیگراد یا ±3%، پشتیبانی از محدوده‌های -20 درجه سانتیگراد تا 150 درجه سانتیگراد و 0 تا 550 درجه سانتیگراد، با افزونه‌های قابل تنظیم
- پیکربندی‌های متعدد، ادغام سریع
- پشتیبانی از حالت‌های مختلف خروجی تصویر از جمله DVP و BT.1120
- خروجی داده تصویر RAW/YUV با کنترل پورت سریال
مشخصات محصول
| مدل | COIN1212R |
| نشانگرهای آشکارساز مادون قرمز | |
| ماده حساس | VOx |
| وضوح | 1280*1024 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8 میکرومتر ~ 14 میکرومتر |
| NETD معمول | ≤40mK/F1.0/25℃ |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 30 هرتز |
| زمان راه‌اندازی | 6 ثانیه |
| ویدئوی آنالوگ | / |
| ویدئوی دیجیتال | RAW/YUV422/TMP |
| الگوریتم تصویر | تصحیح ناهمگونی (NUC) کاهش نویز سه بعدی (3DNR) کاهش نویز دو بعدی (DNS) فشرده‌سازی دامنه دینامیکی (DRC) تقویت لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ/گدازه/قرمز آهنی/آهن داغ/پزشکی/قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| الکتریکی | |
| رابط خارجی استاندارد | 50 پین: DF40C-50DP-0.4V(51), (HRS, نری) |
| برد توسعه | USB3.0 |
| رابط ارتباطی | TTL-232 |
| رابط ویدئوی دیجیتال | DVP16/BT.1120/MIPI |
| ولتاژ تغذیه | 4.5~5.5 ولت |
| مصرف توان معمول | 1.0 وات |
| اندازه‌گیری دما | |
| دمای عملیاتی | -10℃~+50℃ |
| محدوده اندازه‌گیری دما | -20℃~150℃، 0℃~550℃؛ پشتیبانی از سفارشی‌سازی و توسعه |
| دقت اندازه‌گیری دما | بزرگتر از ±2℃ / ±2% |
| اندازه‌گیری دمای جزئی | پشتیبانی از خروجی حداکثر، حداقل و میانگین مقادیر مناطق اندازه‌گیری دما |
| SDK | اندروید/ویندوز/لینوکس؛ دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
| مکانیکی | |
| اندازه هسته برهنه (میلی‌متر) | 14 میلی‌متر/19 میلی‌متر/25 میلی‌متر: 25.4 میلی‌متر*25.4 میلی‌متر*19.3 میلی‌متر 35 میلی‌متر/50 میلی‌متر/100 متر: 35.4 میلی‌متر*35.4 میلی‌متر*17.8 میلی‌متر |
| وزن هسته برهنه (گرم) | 14 میلی‌متر/19 میلی‌متر/25 میلی‌متر: 19.7±1 گرم 35 میلی‌متر/50 میلی‌متر/100 متر: 32.5±1 گرم |
| سازگاری محیطی | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره‌سازی | -45℃~+85℃ |
| رطوبت | 5%~95%، بدون میعان |
| لرزش | 5.35grms، لرزش تصادفی، 3 محور |
| ضربه | موج نیم سینوسی، 40g/11ms، جهت ضربه 3 محور، 6 جهت |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | |
| لنز نوری | فوکوس ثابت آترمال: 14 میلی‌متر/19 میلی‌متر/24 میلی‌متر |
| سطح حفاظت | IP67 (لنز جلو) |
کاربردهای صنعتی
ماژول تصویربرداری مادون قرمز COIN1212R به طور گسترده در برق، بینایی ماشین، بازرسی ساختمان، پتروشیمی متالورژی و غیره استفاده می‌شود.
خدمات استاندارد شده
- مستندات کامل: راهنمای محصول، راهنمای راه‌اندازی و مراجع انتخاب. بدون حدس و گمان شروع کنید.
- کمک توسعه و تست: تست یکپارچه نمونه، ارزیابی عملکرد و تأیید پارامترها آسان شده است.
- کیت ابزار توسعه پیشرفته: SDK ها، API ها، الگوریتم‌ها و ابزارهای اشکال‌زدایی برای ادغام عمیق.
- پشتیبانی فنی از راه دور: پشتیبانی 24/7 - پاسخ سریع و حل به موقع برای مسائل حیاتی.
- گارانتی: قطعات اصلی و رعایت دقیق فرآیند برای بازیابی عملکرد بهینه.
سوالات متداول
1. درباره آشکارساز مادون قرمز با بسته‌بندی سرامیکی
فرآیند بسته‌بندی سرامیکی شبیه به بسته‌بندی فلزی است که یک فناوری بسته‌بندی آشکارساز مادون قرمز بالغ است. در مقایسه با بسته‌بندی فلزی، حجم و وزن آشکارساز بسته‌بندی شده به میزان قابل توجهی کاهش می‌یابد. برای بسته‌بندی سرامیکی، مدار خوانش آن دارای عملکرد دمای عملیاتی خودتنظیم شونده است و نیازی به تثبیت TEC ندارد.
2. بسته‌بندی در سطح ویفر
بسته‌بندی در سطح ویفر، که به عنوان بسته‌بندی با اندازه سطح ویفر نیز شناخته می‌شود، به بخش مهمی از فناوری بسته‌بندی پیشرفته در صنعت نیمه‌هادی تبدیل شده است. بسته‌بندی در سطح ویفر (WLP) فرآیند تکمیل بسته‌بندی خلاء بالا مستقیماً بر روی کل ویفر MEMS، سپس خراش دادن و برش برای ساخت یک آشکارساز مادون قرمز منفرد است. این فرآیند بیشتر یا تمام رویه‌های بسته‌بندی و تست را مستقیماً بر روی ویفر آشکارساز مادون قرمز قبل از برش انجام می‌دهد. این یک بسته اندازه تراشه بهبود یافته است که نیازهای اندازه کوچک، وزن سبک، قابل حمل، دستی، قیمت پایین و راندمان تولید بالا را برآورده می‌کند.
