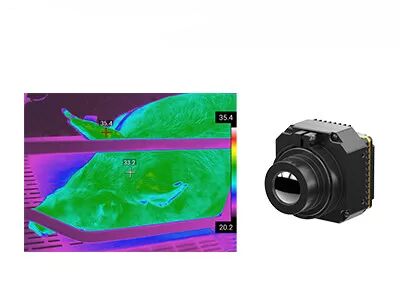

ماژول دوربین حرارتی VOx غیر خنک شونده با حساسیت بالا با رزولوشن 1280x1024/12 میکرومتر
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN1212R |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024/12μm | NETD | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | نرخ فریم دیجیتال | 30 هرتز |
| مصرف برق معمولی | 1.0 وات | ولتاژ تغذیه | 4.5 ~ 5.5 ولت |
| برجسته کردن | ماژول دوربین حرارتی VOx LWIR,ماژول دوربین حرارتی VOx 1280x1024,ماژول دوربین خنک نشده 12 میکرومتر |
||
توضیحات محصول

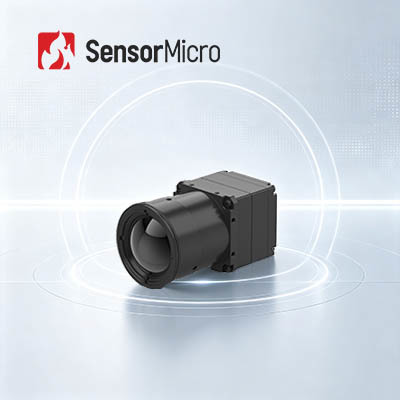

ماژول دوربین حرارتی با حساسیت بالا VOx LWIR بدون خنک کردن 1280x1024/12μm
خلاصه ی محصول
هسته دوربین مادون قرمز COIN1212R دارای یک آشکارساز مادون قرمز غیر خنک 1280*1024/12μm میگا پیکسل است که با مدارهای پیشرفته پردازش سیگنال و الگوریتم های اندازه گیری دمای ادغام شده است.از پروتکل های ارتباطی سریالی که به طور گسترده مورد استفاده قرار می گیرند پشتیبانی می کند و رابط های خروجی ویدئویی مختلفی را همراه با طیف گسترده ای از گزینه های لنز نوری ارائه می دهد.
قادر به تشخیص سریع تفاوت های دمایی و ارائه تصاویر حرارتی واضح و داده های دمایی دقیق،به طور قابل توجهی توسعه ثانویه سیستم های اندازه گیری دما را ساده می کنداین باعث می شود که یک راه حل یکپارچه برای یکپارچه سازی تصویربرداری حرارتی برای برنامه های کاربردی در نظارت هوشمند، تولید پیشرفته، کنترل فرآیند، تحقیقات علمی،و سایر کاربردهای تصویربرداری حرارتی پیشرفته.
ویژگی های اصلی
- تصویربرداری با وضوح بالا، تشخیص دقیق:تشخیص وضوح بالا مگاپیکسلی امکان اندازه گیری دمای مادون قرمز را در منظره های گسترده تر و مناطق بزرگتر فراهم می کند.اطلاعات بیشتر در مورد هدف به وضوح نشان داده می شود..
- با تمام ویژگی ها و کارایی:با استفاده از یک آشکارساز مادون قرمز بزرگ و بدون خنک کردن با الگوریتم های پیشرفته پردازش تصویر برای بهبود کیفیت تصویردقت اندازه گیری دمای تا ±3°C یا ±3%، پشتیبانی از -20 °C تا 150 °C و 0 تا 550 °C، با تمدید قابل تنظیم.
- پیکربندی چندگانه، ادغام سریع:از حالت های مختلف خروجی تصویر از جمله DVP و BT پشتیبانی می کند.1120. خروجی داده های تصویر RAW / YUV با کنترل پورت سریالی
مشخصات محصول
| مدل | COIN1212R |
|---|---|
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 1280*1024 |
| اندازه پیکسل | 12μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤40mK/F1.0/25°C |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 30 هرتز |
| زمان شروع | 6s |
| ویدیوی آنالوگ | / |
| ویدیوی دیجیتال | RAW/YUV422/TMP |
| الگوریتم تصویر | اصلاح عدم یکسانی (NUC) کاهش 3D سر و صدا (3DNR) سرکوب نویز دو بعدی (DNS) فشرده سازی دامنه پویا (DRC) تقویت لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدیو |
| برق | |
| رابط استاندارد خارجی | 50pin: DF40C-50DP-0.4V ((51)) ، (HRS، مرد) |
| تخته تمدید | USB30 |
| رابط ارتباطی | TTL-232 |
| رابط ویدیویی دیجیتال | DVP16/BT.1120/MIPI |
| ولتاژ تغذیه | 4.5 تا 5.5 ولت |
| مصرف برق معمولی | 1.0W |
| اندازه گیری دمای | |
| دمای کار | -10°C تا +50°C |
| محدوده اندازه گیری دمای | -20°C~150°C، 0°C~550°C؛ پشتیبانی از سفارشی سازی و گسترش |
| دقت اندازه گیری دمای | بیشتر از ±2°C / ±2٪ |
| اندازه گیری دمای جزئی | حداکثر، حداقل و میانگین ارزش های خروجی پشتیبانی از مناطق اندازه گیری دما |
| SDK | اندروید / ویندوز / لینوکس؛ تجزیه و تحلیل جریان ویدیو و تبدیل از خاکستری به درجه حرارت |
| ماشین آلات | |
| اندازه هسته خالی ((ملی متر) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| وزن هسته خالی ((g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | 5.35 گرمي، ارتعاش تصادفي، 3- محور |
| تاثیر | نصف موج سینوس، 40g/11ms، جهت ضربه 3 محور، 6 جهت |
| گواهینامه | ROHS2.0/REACH |
| لنز های نوری | |
| لنز های نوری | فوکوس ثابت: 14mm/19mm/24mm |
| سطح حفاظت | IP67 ((عکاس جلو) |
کاربردهای صنعتی
ماژول تصویربرداری مادون قرمز COIN1212R به طور گسترده ای در برق برق ، بینایی ماشین ، بازرسی ساختمان ، متالورژیک پتروشیمی و غیره استفاده می شود.
سنجه های مادون قرمز اصلی ما
فناوری های آشکارساز مادون قرمز داخلی:
- 8 اینچ 0.11μm VOx غیر خنک کننده کشنده های مادون قرمز
- 8 اینچ 0.5μm MCT خنک کش های مادون قرمز
- آشکارسازهای مادون قرمز خنک شده 8 اینچ 0.5μm T2SL
ظرفیت تولید و مزایا:
- 6 میلیون آشکارساز مادون قرمز خود ساخته شده در سال
- 30تاسیسات تولید نیمه هادی
- 20مساحت اتاق های تمیز
پرسش های مکرر
1ترموگرافی مادون قرمز چیه؟
ترموگرافی یک تکنولوژی جدید و موثر از روش تشخیص غیر تهاجمی است که بر اساس تشخیص دمای سطح شی است.تابش مادون قرمز (IR) منتشر شده از یک جسم در قالب یک نقشه توزیع دما ثبت و تجسم می شود.
2از ترموگرافی مادون قرمز برای چی استفاده میشه؟
تصویر حرارتی مادون قرمز می تواند برای انجام بازرسی خانه، تعیین نقص های ساختاری، نقص های الکتریکی، نقص های مکانیکی، تغییرات فیزیولوژیکی در افراد و حیوانات و بسیاری دیگر استفاده شود.
3مزاياي ترموگرافي مادون قرمز چيست؟
برای آزمایش غیر مخرب، آزمایش ساده و سریع بدون آسیب است، که منجر به صرفه جویی در هزینه ها، افزایش بهره وری کار، کاهش کاهش نیروی انسانی و تجهیزات می شود.
برای ترموگرافی پزشکی، بسیار کارآمد است برای پیدا کردن مشکلات پنهان در بدن انسان، 100٪ امن بدون تشعشع و درد، که یک ابزار ایده آل برای غربالگری اولیه سلامت است.
