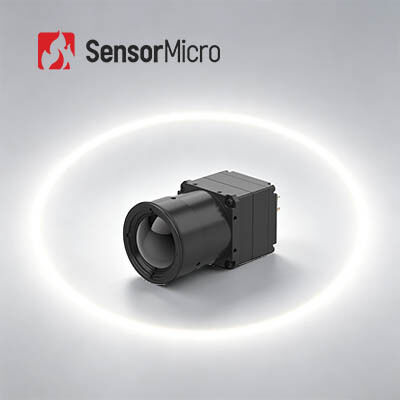

ماژول دوربین مادون قرمز ۱۲۸۰×۱۰۲۴/۱۲ میکرومتر LWIR با محدوده طیفی ۸ تا ۱۴ میکرومتر
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN1212R |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024/12μm | NETD | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | نرخ فریم دیجیتال | 30 هرتز |
| ولتاژ تغذیه | 4.5 ~ 5.5 ولت | مصرف برق معمولی | 1.0 وات |
| برجسته کردن | ماژول دوربین LWIR با وضوح بالا,ماژول دوربین حرارتی 14 میلی متری,هسته دوربین تصویربرداری حرارتی VOx |
||
توضیحات محصول

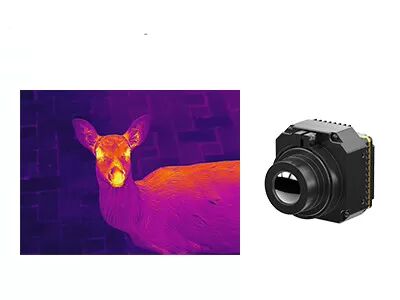

1280*1024/12μm ماژول دوربین مادون قرمز LWIR 8~14μm محدوده طیف
COIN1212R یکی از ماژول های دوربین مادون قرمز غیر خنک شده سری COIN-R است که توسط SensorMicro توسعه یافته است. از یک آشکارساز مادون قرمز غیر خنک شده 1280 * 1024 / 12μm استفاده می کند.مدار پردازش سیگنال حرفه ای، و پلتفرم پردازش تصویر پیشرفته برای تبدیل کامل تابش مادون قرمز هدف به داده های دمای دقیق.ماژول از اندازه گیری دمای با محدوده های قابل تنظیم از -20 °C تا 550 °C برای کاربردهای صنعتی پشتیبانی می کند.
ماژول حرارتی COIN1212R با رزولوشن بزرگ 1280x1024، جزئیات تصویر برتر را ارائه می دهد و از برنامه های گسترده تر میدان دید پشتیبانی می کند.اندازه پیکسل 12μm کاهش یافته باعث افزایش وضوح فضایی می شود و امکان فاصله کانونی لنز نوری را برای دستیابی به اهداف ماموریت محدوده یکسان فراهم می کند.
ویژگی های اصلی
تصویربرداری با وضوح بالا، تشخیص دقیق
- تشخیص وضوح بالا مگاپیکسلی امکان اندازه گیری دمای مادون قرمز را در دیدگاه های گسترده تر و مناطق بزرگتر فراهم می کند
- آشکار کردن جزئیات بیشتر حرارتی در هنگام نظارت بر تغییرات کوچک دمایی
ویژگی های کامل و کارآمد
- با یک آشکارگر مادون قرمز بزرگ و بدون خنک کننده پیشرفته ساخته شده
- یکپارچه با الگوریتم های پیشرفته پردازش تصویر برای بهبود کیفیت تصویر
- دقت اندازه گیری دمای تا ±3 °C یا ±3٪، پشتیبانی از -20 °C تا 150 °C و 0 تا 550 °C با تمدید قابل تنظیم
پیکربندی های متعدد، ادغام سریع
- از حالت های مختلف خروجی تصویر از جمله DVP و BT پشتیبانی می کند.1120
- خروجی داده های تصویر RAW/YUV با کنترل پورت سریالی
مشخصات محصول
| مدل | COIN1212R |
|---|---|
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 1280*1024 |
| اندازه پیکسل | 12μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤40mK/F1.0/25°C |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 30 هرتز |
| زمان شروع | 6s |
| ویدیوی آنالوگ | / |
| ویدیوی دیجیتال | RAW/YUV422/TMP |
| الگوریتم تصویر | اصلاح عدم یکسانی (NUC) کاهش 3D سر و صدا (3DNR) سرکوب نویز دو بعدی (DNS) فشرده سازی دامنه پویا (DRC) تقویت لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدیو |
| برق | |
| رابط استاندارد خارجی | 50pin: DF40C-50DP-0.4V ((51)) ، (HRS، مرد) |
| تخته تمدید | USB30 |
| رابط ارتباطی | TTL-232 |
| رابط ویدیویی دیجیتال | DVP16/BT.1120/MIPI |
| ولتاژ تغذیه | 4.5 تا 5.5 ولت |
| مصرف برق معمولی | 1.0W |
| اندازه گیری دمای | |
| دمای کار | -10°C تا +50°C |
| محدوده اندازه گیری دمای | -20°C~150°C، 0°C~550°C؛ پشتیبانی از سفارشی سازی و گسترش |
| دقت اندازه گیری دمای | بیشتر از ±2°C / ±2٪ |
| اندازه گیری دمای جزئی | حداکثر، حداقل و میانگین ارزش های خروجی پشتیبانی از مناطق اندازه گیری دما |
| SDK | اندروید / ویندوز / لینوکس؛ تجزیه و تحلیل جریان ویدیو و تبدیل از خاکستری به درجه حرارت |
| ماشین آلات | |
| اندازه هسته خالی ((ملی متر) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| وزن هسته خالی ((g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | 5.35 گرمي، ارتعاش تصادفي، 3- محور |
| تاثیر | نصف موج سینوس، 40g/11ms، جهت ضربه 3 محور، 6 جهت |
| گواهینامه | ROHS2.0/REACH |
| لنز های نوری | |
| لنز های نوری | فوکوس ثابت: 14mm/19mm/24mm |
| سطح حفاظت | IP67 ((عکاس جلو) |
کاربردهای صنعتی
ماژول تصویربرداری مادون قرمز COIN1212R به طور گسترده ای در برق برق، بینایی ماشین، بازرسی ساختمان، متالورژیک پتروشیمی و کاربردهای صنعتی دیگر استفاده می شود.
مجموعه محصولات متنوع
- انواع متنوع محصول:رزولوشن های متعدد آرایه، اندازه پیکسل، باند های موج و ترکیبی از گزینه های لنز انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند.
- عملکرد خارق العاده:تصویربرداری واضح، اندازه جمع و جور، مصرف انرژی کم، حساسیت بالا و قابلیت اطمینان بالا طراحی شده برای انجام در طیف گسترده ای از چالش های زیست محیطی.
- ادغام آسان:گزینه های رابط متعدد ادغام را ساده می کند و توسعه سریع را در زمینه های کاربردی متعدد امکان پذیر می کند.
پرسش های مکرر
1تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز یک روش استفاده از اشعه مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیاء است تا تصاویر آنها را شکل دهد.یا اطلاعات درجه حرارت اشیاء را دریافت کنید، حتی در محیط های کم دید.
2تصویربرداری حرارتی مادون قرمز چگونه کار می کند؟
سیستم تصویربرداری حرارتی مادون قرمز یک سیستم شناسایی و شناسایی غیرمستقیم بدون تماس از تکنولوژی مادون قرمز است.آن را در تابش مادون قرمز صحنه را بر روی آشکارگر مادون قرمز صفحه فوکال آرایه از طریق سیستم نوری مادون قرمز که می تواند از طریق تابش مادون قرمز عبور تمرکزدتکتور حرارتی سیگنال تشعشع با شدت متفاوت را به سیگنال الکتریکی مربوطه تبدیل می کند و سپس از طریق تقویت و پردازش ویدیو،شکل تصویر مادون قرمز است که می تواند با چشم غیرمسلح مشاهده شود.
