ماژول دوربین مادون قرمز VOx Uncooled LWIR با وضوح بالا 1280x1024
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 1280x1024/12μm | NETD | <50mK |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | اندازه | 20x20x10.4 میلی متر |
برجسته | ماژول دوربین مادون قرمز VOx Uncooled,ماژول دوربین مادون قرمز بدون خنک کننده LWIR,ماژول دوربین LWIR 1280x1024 |

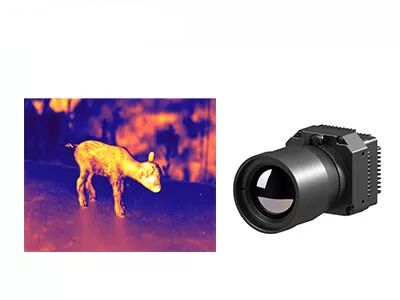

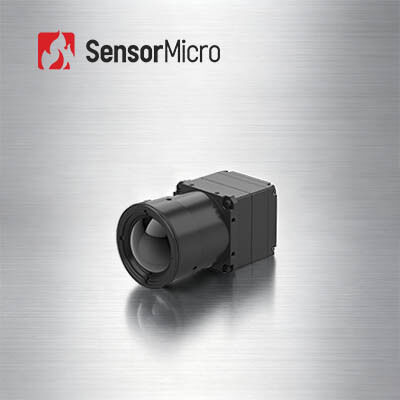

ماژول دوربین حرارتی با وضوح بالا VOx Uncooled LWIR 1280x1024 / 12μM
PLUG1212R یکی از ماژول های دوربین مادون قرمز خنک نشده سری PLUG-R است که توسط فناوری حسگر جهانی (GST) توسعه یافته است.ردیاب مادون قرمز خنک نشده میکروبولومتر VOx آرایه صفحه کانونی ترجیحی بازار، مدار پردازش سیگنال حرفه ای و پلت فرم پردازش تصویر را پذیرفته است، تابش مادون قرمز هدف را به طور کامل به داده های دما تبدیل می کند.اندازه گیری دمای آن در دسترس است و محدوده دما را می توان از -20 ~ 150 ℃ برای اندازه گیری دمای صنعتی تنظیم کرد.
با آرایه بزرگ رزولوشن 1280x1024، ماژول حرارتی خنکنشده PLUG1212R میتواند جزئیات بیشتری از تصویر را ارائه دهد و از میدان دید بزرگتری پشتیبانی کند.اندازه پیکسل کاهش یافته 12 میکرومتر وضوح فضایی بهتری را ارائه می دهد و با فوکوس لنز اپتیکال کوتاه تری برای دستیابی به ماموریت برد یکسان مطابقت دارد.
- گام پیکسل: 12μm
- رزولوشن: 1280x1024
- محدوده طیف: 8μm -14μm
- حساسیت بالا: NETD<30mK
- محدوده دما: -20℃~150℃، 100℃~550℃
- دقت دما: ± 2 ℃ یا ± 2٪
- قابلیت اطمینان بالا و سازگاری قوی با محیط.
مدل | PLUG1212R |
عملکرد آشکارساز IR | |
وضوح | 1280x1024 |
Pixel Pitch | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD | <30 میلیون |
پردازش تصویر | |
نرخ فریم | 25 هرتز |
زمان راه اندازی | <25 ثانیه |
ویدئوی آنالوگ | / |
ویدیو دیجیتال | HDMI/RAW/YUV/BT1120 |
کامپوننت افزونه | USB/Camerlink |
حالت کم نور | خطی / هیستوگرام / مختلط |
زوم دیجیتال | 1~8X زوم مداوم، اندازه مرحله 1/8 |
نمایش تصویر | مشکی داغ/سفید داغ/شبه رنگ |
جهت تصویر | چرخش افقی/عمودی/مورب |
الگوریتم تصویر | NUC/AGC/IDE |
مشخصات برق | |
رابط خارجی استاندارد | رابط 50pin_HRS |
حالت ارتباطی | RS232-TTL، 115200bps |
ولتاژ تغذیه | 5±0.5 ولت |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10 درجه سانتیگراد تا 50 درجه سانتیگراد |
محدوده دما | -20°C~150°C، 100°C~550°C |
دقت دما | ± 2 درجه سانتی گراد یا ± 2 درصد (حداکثر مقدار را بگیرید) |
SDK | ARM/Windows/Linux SDK، ترموگرافی تمام صفحه |
خصوصیات فیزیکی | |
ابعاد (میلی متر) | 56x56x40.2 |
وزن | ≤200 گرم |
سازگاری محیطی | |
دمای عملیات | -40 درجه سانتی گراد ~ 70+ درجه سانتی گراد |
دمای ذخیره سازی | -45 درجه سانتی گراد ~ +85 درجه سانتی گراد |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | لرزش تصادفی 5.35 گرم، 3 محور |
شوکه شدن | موج نیمه سینوسی، 40 گرم در 11 میلی ثانیه، 3 محور 6 جهت |
اپتیک | |
لنز اختیاری | فوکوس ثابت Athermal: 19mm/25mm |
ماژول تصویربرداری مادون قرمز PLU1212R به طور گسترده در برق قدرت، ماشین بینایی، بازرسی ساختمان، پتروشیمی متالورژی و غیره استفاده می شود.
1. ایزوترم مادون قرمز چیست؟
خطی که نقاط با مقدار دمای یکسان را در نمودار ایزوترم به هم وصل می کند ایزوترم می گویند.ایزوترم ها حالت های مختلفی را نشان می دهند و دمای نمایش داده شده نیز متفاوت است که به موقعیت های زیر تقسیم می شوند.
- اگر ایزوترم کم باشد، اختلاف دما بین مکان های مختلف نسبتاً کم است.اگر ایزوترم متراکم باشد به این معنی است که دما در نقاط مختلف بسیار متفاوت است.
- اگر ایزوترم مستقیم باشد، به این معنی است که عوامل کمی بر توزیع دما تأثیر دارند.اگر ایزوترم منحنی باشد، به این معنی است که عوامل زیادی بر توزیع دما تأثیر دارند
- روند شرق به غرب به این معنی است که دما با عرض جغرافیایی تغییر می کند و فاکتور عرض جغرافیایی عامل اصلی است.اگر ایزوترم با خط ساحلی موازی باشد، به این معنی که دما با فاصله از دریا تغییر می کند و فاصله از دریا عامل اصلی است.
