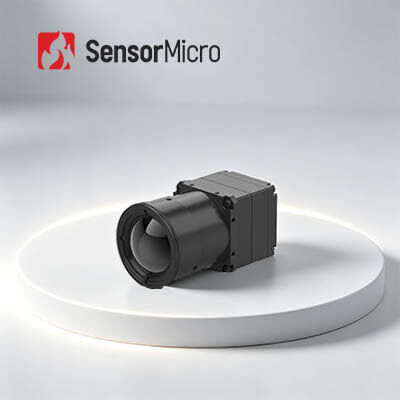

هسته ماژول دوربین مادون قرمز 1280x1024/12μm برای ترموگرافی صنعتی
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN1212R |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| محدوده دما | -20℃~+550℃ (قابل تنظیم) | دقت دما | ± 2 ℃ یا ± 2٪ |
|---|---|---|---|
| قطعنامه | 1280x1024/12μm | NETD | ≤40mK/F1.0/25℃ |
| محدوده طیفی | 8~14μm LW | نرخ فریم دیجیتال | 30 هرتز |
| برجسته کردن | هسته ماژول دوربین 640x512,هسته ماژول دوربین ترموگرافی,ماژول دوربین حرارتی مادون قرمز 17 میلی متر |
||
توضیحات محصول
هسته ماژول دوربین مادون قرمز 1280x1024 12μm برای ترموگرافی صنعتی
خلاصه ی محصول
هسته دوربین مادون قرمز COIN1212R دارای یک آشکارساز مادون قرمز غیر خنک 1280*1024/12μm میگا پیکسل است که با مدارهای پیشرفته پردازش سیگنال و الگوریتم های اندازه گیری دمای ادغام شده است.از پروتکل های ارتباطی سریالی که به طور گسترده مورد استفاده قرار می گیرند پشتیبانی می کند و رابط های خروجی ویدئویی مختلفی را همراه با طیف گسترده ای از گزینه های لنز نوری ارائه می دهد.
قادر به تشخیص سریع تفاوت های دمایی و ارائه تصاویر حرارتی واضح و داده های دمایی دقیق،به طور قابل توجهی توسعه ثانویه سیستم های اندازه گیری دما را ساده می کند.
ویژگی های اصلی
تصویربرداری با وضوح بالا، تشخیص دقیق
- تشخیص وضوح بالا مگاپیکسلی امکان اندازه گیری دمای مادون قرمز را در دیدگاه های گسترده تر و مناطق بزرگتر فراهم می کند
- هنگام نظارت بر تغییرات کوچک دمایی، جزئیات بیشتری از هدف به وضوح نشان داده می شود
ویژگی های کامل و کارآمد
- با استفاده از یک آشکارساز مادون قرمز بزرگ فرمت بدون خنک شدن
- یکپارچه با الگوریتم های پیشرفته پردازش تصویر برای افزایش کیفیت تصویر
- دقت اندازه گیری دمای تا ±3°C یا ±3٪، پشتیبانی از محدوده های -20°C تا 150°C و 0 تا 550°C، با تمدید قابل تنظیم
پیکربندی های متعدد، ادغام سریع
- از حالت های مختلف خروجی تصویر از جمله DVP و BT پشتیبانی می کند.1120
- خروجی داده های تصویر RAW/YUV با کنترل پورت سریالی
مشخصات محصول
| مدل | COIN1212R |
|---|---|
| نشانگرهای آشکارسازان IR |
مواد حساس:VOx قطعنامه:1280*1024 اندازه پیکسل:12μm پاسخ طیف:8μm ~ 14μm NETD معمولی:≤40mK/F1.0/25°C |
| پردازش تصویر |
نرخ فریم دیجیتال:30 هرتز زمان شروع:6s ویدیوی آنالوگ:/ ویدیوی دیجیتال:RAW/YUV422/TMP الگوریتم تصویر:اصلاح عدم یکسانی (NUC) ، کاهش نویز سه بعدی (3DNR) ، سرکوب نویز دو بعدی (DNS) ، فشرده سازی دامنه پویا (DRC) ، افزایش لبه (EE) نمایش تصویر:10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | نرم افزار ICC:کنترل ماژول و نمایش ویدیو |
| برق |
رابط خارجي استاندارد:50pin: DF40C-50DP-0.4V ((51)) ، (HRS، مرد) تخته تمدید:USB30 رابط ارتباطات:TTL-232 رابط ویدیویی دیجیتال:DVP16/BT.1120/MIPI ولتاژ تغذیه:4.5 تا 5.5 ولت مصرف برق معمولی:1.0W |
| اندازه گیری دمای |
دمای کار:-10°C تا +50°C محدوده اندازه گیری دمای:-20°C~150°C، 0°C~550°C؛ پشتیبانی از سفارشی سازی و گسترش دقت اندازه گیری دمای:بیشتر از ±2°C / ±2٪ اندازه گیری دمای جزئی:حداکثر، حداقل و میانگین ارزش های خروجی پشتیبانی از مناطق اندازه گیری دما SDK:اندروید / ویندوز / لینوکس؛ تجزیه و تحلیل جریان ویدیو و تبدیل از خاکستری به درجه حرارت |
| ماشین آلات |
اندازه هسته خالی ((ملی متر):14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm؛ 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm وزن هسته خالی ((g):14mm/19mm/25mm: 19.7±1g؛ 35mm/50mm/100m: 32.5±1g |
| سازگاری با محیط زیست |
دمای کار:-40°C~+70°C دمای ذخیره سازی:-45°C تا +85°C رطوبت:5٪ تا 95٪، بدون فشرده سازی ارتعاش:5.35 گرمي، ارتعاش تصادفي، 3- محور تاثیر:نصف موج سینوس، 40g/11ms، جهت ضربه 3 محور، 6 جهت گواهینامه:ROHS2.0/REACH |
| لنز های نوری |
لنز نوری:فوکوس ثابت: 14mm/19mm/24mm سطح حفاظت:IP67 ((عکاس جلو) |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN1212R به طور گسترده ای در بازرسی برق ، بینایی ماشین ، امنیت و نظارت بر ساختمان HVAC ، در فضای باز ، آتش نشانی و نجات ، اجرای قانون و نجات و غیره استفاده می شود.
مزایای محصول
مجموعه محصولات متنوع
طیف گسترده ای از فرمت های محصول از جمله آشکارسازان مادون قرمز، هسته های دوربین و ماژول ها برای پاسخگویی به نیازهای ادغام مختلف.
تنوع غنی محصولات
رزولوشن های متعدد آرایه، اندازه پیکسل، باند های موج و ترکیبی از گزینه های لنز انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند.
عملکرد خارق العاده
تصویربرداری واضح، اندازه جمع و جور، مصرف انرژی کم، حساسیت بالا و قابلیت اطمینان بالا طراحی شده برای انجام در طیف گسترده ای از چالش های زیست محیطی.
ادغام آسان
گزینه های رابط متعدد ادغام را ساده می کند و توسعه سریع را در زمینه های کاربردی متعدد امکان پذیر می کند.
پرسش های مکرر
ايزوترم مادون قرمز چيست؟
خطی که نقاطی را با همان درجه حرارت در نمودار ایزوترم متصل می کند، ایزوترم نامیده می شود. ایزوترم ها حالت های مختلفی را نشان می دهند و دمای نشان داده شده نیز متفاوت است،که به موارد زیر تقسیم می شوند::
- اگر ایزوترم کم باشد، تفاوت دمای بین مکان های مختلف نسبتا کوچک است؛ اگر ایزوترم متراکم باشد، به این معنی است که دمای مکان های مختلف بسیار متفاوت است.
- اگر ایزوترم مستقیم باشد، به این معنی است که عوامل کمی بر توزیع دما تأثیر می گذارند؛ اگر ایزوترم منحنی باشد،به این معنی که عوامل زیادی بر توزیع دما تاثیر می گذارند..
- روند شرق-غرب به این معنی است که دمای زمین با عرض جغرافیایی متفاوت است و عامل عرض جغرافیایی عامل اصلی آن است. اگر ایزوترم موازی با خط ساحلی باشد،که به این معنی است که دما با فاصله از دریا تغییر می کند، و فاصله از دریا عامل اصلی است.
