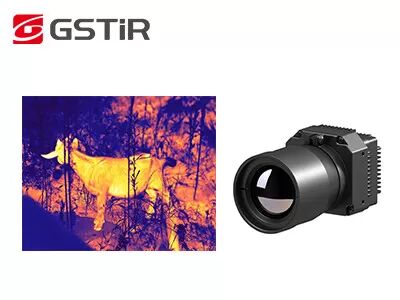

ماژول دوربین حرارتی مادون قرمز غیر خنک 1280x1024/8μm برای ترموگرافی صنعتی
| محدوده دما | -20℃~+550℃ (قابل تنظیم) | دقت دما | ± 2 ℃ یا ± 2٪ |
|---|---|---|---|
| قطعنامه | 640x512/17μm | NETD | 30mK |
| محدوده طیفی | 8~14μm LW | اندازه | 44.5x44.5x36.6mm |
| برجسته کردن | هسته ماژول دوربین حرارتی خنک نشده,هسته ماژول دوربین حرارتی 640x512,ماژول دوربین حرارتی صنعتی |
||
ماژول دوربین حرارتی مادون قرمز بدون خنک کننده هسته 1280x1024/8 میکرومتر برای ترموگرافی صنعتی
اولین هسته دوربین مادون قرمز مگاپیکسلی کوچک 8 میکرومتری جهان iTL1208R مجهز به آشکارساز مادون قرمز ApexCore 1280×1024/8 میکرومتر است که تصویربرداری حرارتی مگاپیکسلی و اندازهگیری دما را با پروفایل SWaP فوقالعاده فشرده ترکیب میکند. iTL1208R فقط 22.6×22.6×34.5 میلیمتر اندازه دارد و وزنی معادل 34.5 گرم (شامل لنز 12 میلیمتری) دارد، در حالی که دقت اندازهگیری دما را تا ±2 درجه سانتیگراد یا ±2 درصد ارائه میدهد. این دستگاه برای کاربردهایی مانند بازرسی در فضای باز و اندازهگیری دمای صنعتی که هم تصویربرداری حرارتی با وضوح بالا و هم اندازهگیری دقیق دما مورد نیاز است، مناسب است. iTL1208R یک راهحل یکپارچه تصویربرداری حرارتی و اندازهگیری دما را برای دستگاههای هوشمند سبک وزن ارائه میدهد.
پیشرفت مگاپیکسلی 8 میکرومتری
اولین هسته دوربین حرارتی مگاپیکسلی 8 میکرومتری جهان
تغذیه شده توسط آشکارساز مادون قرمز فوقالعاده ApexCore 1280×1024/8 میکرومتر، متعادل کننده وضوح بالا با ادغام فوقالعاده فشرده.
در خط مقدم عملکرد SWaP
فقط 22.6×22.6×34.5 میلیمتر اندازه دارد، 34.5 گرم وزن دارد (با لنز 12 میلیمتری) و فقط 1 وات مصرف میکند
شکستن مانع اندازه برای تصویربرداری حرارتی مگاپیکسلی
اپتیک بدون ژرمانیوم، ادغام سریع
اپتیکهای کالکوژناید بدون ژرمانیوم با گزینههای لنز متعدد برای نیازهای کاربردی متنوع.
رابط خروجی تصویر MIPI CSI با خروجی داده RAW و YUV برای ادغام ساده سیستم.
| مدل | iTL1208R |
| نشانگرهای آشکارساز IR | |
| مواد حساس | VOx |
| وضوح | 1280×1024 |
| اندازه پیکسل | 8 میکرومتر |
| پاسخ طیفی | 8 میکرومتر ~ 14 میکرومتر |
| NETD معمول | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30 هرتز |
| زمان راهاندازی | ≤6 ثانیه |
| ویدئوی دیجیتال | RAW/YUV/TMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 نوع (سفید داغ/گدازه/قرمز آهنی/آهن داغ/پزشکی/قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| الکتریکی | |
| رابط خارجی استاندارد | رابط کانکتور 34 پین: BP04SD-34-0065-R0 |
| رابط ارتباطی | TTL-232/I2C |
| رابط ویدئوی دیجیتال | MIPI-CSI |
| ولتاژ تغذیه | 4.5-5.5 ولت |
| مصرف برق معمول | 1 وات |
| اندازهگیری دما | |
| دمای عملیاتی | -10 درجه سانتیگراد ~ +50 درجه سانتیگراد |
| محدوده اندازهگیری دما | -20 درجه سانتیگراد ~ 150 درجه سانتیگراد، 100 درجه سانتیگراد ~ 550 درجه سانتیگراد؛ پشتیبانی از سفارشیسازی و توسعه |
| دقت اندازهگیری دما | بزرگتر از ±2 درجه سانتیگراد یا ±2 درصد در دمای 23 درجه سانتیگراد ±3 درجه سانتیگراد |
| اندازهگیری دمای جزئی | پشتیبانی از خروجی حداکثر، حداقل و میانگین مقادیر اندازهگیری دما در مناطق |
| مکانیکی | |
| اندازه (شامل لنز) | با لنز 5 میلیمتری: 22.6 میلیمتر × 22.6 میلیمتر × 50 میلیمتر (قطر خارجی لنز Φ37 میلیمتر) با لنز 10 میلیمتری: 22.6 میلیمتر × 22.6 میلیمتر × 45.3 میلیمتر (قطر خارجی لنز Φ33 میلیمتر) با لنز 12 میلیمتری: 22.6 میلیمتر × 22.6 میلیمتر × 34.5 میلیمتر (قطر خارجی لنز Φ26.6 میلیمتر) با لنز 17 میلیمتری: 22.6 میلیمتر × 22.6 میلیمتر × 35.4 میلیمتر (قطر خارجی لنز Φ27 میلیمتر) با لنز 25 میلیمتری: 22.6 میلیمتر × 22.6 میلیمتر × 44.2 میلیمتر (قطر خارجی لنز Φ33 میلیمتر) با لنز 35 میلیمتری: 22.6 میلیمتر × 22.6 میلیمتر × 50.9 میلیمتر (قطر خارجی لنز Φ43.2 میلیمتر) |
| وزن (شامل لنز) | 85.5±4.5 گرم (لنز 5 میلیمتری) 70.5±3.6 گرم (لنز 10 میلیمتری) 35.7±2 گرم (لنز 12 میلیمتری) 40.7±2.1 گرم (لنز 17 میلیمتری) 71.0±3.6 گرم (لنز 25 میلیمتری) 110±5.5 گرم (لنز 35 میلیمتری) |
| سازگاری محیطی | |
| دمای عملیاتی | -40 درجه سانتیگراد ~ +70 درجه سانتیگراد |
| دمای ذخیرهسازی | -45 درجه سانتیگراد ~ +85 درجه سانتیگراد |
| رطوبت | 5%~95%، بدون میعان |
| لرزش | 5.35grms، لرزش تصادفی، 3 محور |
| ضربه | موج نیم سینوسی، 40g/11ms، جهت ضربه، 3 محور، 6 جهت |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | فوکوس ثابت آترمال: 5/10/12/17/25/35 میلیمتر |
ماژول تصویربرداری حرارتی iTL1208R به طور گسترده در اطفاء حریق جنگلها، نگهداری نیروگاهها، بازرسی فتوولتائیک، نظارت امنیتی، دستگاههای پوشیدنی، دستگاههای قابل حمل و غیره استفاده میشود.
خدمات سفارشی
سفارشیسازی محصول: تنظیم پیکربندیها و تطبیق الگوریتمها برای برآورده کردن الزامات خاص صنعت
پشتیبانی فنی و آموزش در محل: ارائه آموزش عملی راهاندازی سیستم و عملیاتی به مشتریان اصلی
نوآوری مشترک برای محصولات و بازارهای جدید: همکاری با مشتریان برای توسعه مشترک راهحلهای کاربردی نوآورانه مادون قرمز
1. تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز روشی برای استفاده از تابش مادون قرمز و انرژی حرارتی برای جمعآوری اطلاعات در مورد اشیاء است، به منظور ایجاد تصاویر از آنها، یا به دست آوردن اطلاعات دمایی اشیاء، حتی در محیطهای با دید کم.
2. تصویربرداری حرارتی مادون قرمز چگونه کار میکند؟
سیستم تصویربرداری حرارتی مادون قرمز یک تشخیص و شناسایی غیرفعال و بدون تماس با فناوری مادون قرمز است. این سیستم تابش مادون قرمز صحنه را بر روی آرایه صفحه کانونی آشکارساز مادون قرمز از طریق سیستم نوری مادون قرمز که میتواند از تابش مادون قرمز عبور کند، متمرکز میکند. آشکارساز حرارتی سیگنال تابش با شدتهای مختلف را به سیگنال الکتریکی متناظر تبدیل میکند و سپس از طریق تقویت و پردازش ویدئو، تصویر مادون قرمز قابل مشاهده برای چشم غیرمسلح را تشکیل میدهد.
