xمحدوده دما | -20℃~+550℃ (قابل تنظیم) | دقت دما | ± 2 ℃ یا ± 2٪ |
---|---|---|---|
وضوح | 640x512/17μm | NETD | 30mK |
محدوده طیفی | 8~14μm LW | اندازه | 44.5x44.5x36.6mm |
برجسته | هسته ماژول دوربین NETD 30mk,هسته ماژول دوربین حرارتی مادون قرمز,ماژول دوربین زوم مداوم 8X |

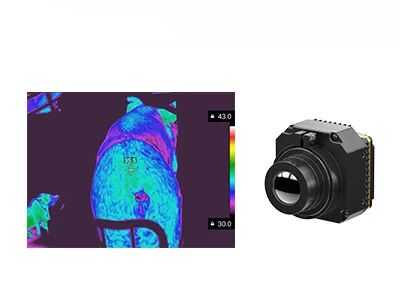

هسته ماژول دوربین حرارتی مادون قرمز 640x512 / 17μM برای ترموگرافی صنعتی
ماژول دوربین حرارتی خنک نشده PLUG617R شامل آشکارساز فروسرخ fpa خنک نشده 640x512 / 17μm، سری کامل اجزای نوری، مدار پردازش سیگنال حرفه ای و الگوریتم پردازش تصویر است.
PLUG617R نوعی ماژول دوربین خنک نشده است که در زمینه تصویربرداری حرارتی صنعتی و اندازهگیری دما کاربرد دارد.محدوده دما قابل تنظیم است، که می تواند نیازهای خاص ترموگرافی صنعتی را برآورده کند و یک تصویر حرارتی واضح ارائه دهد.
به عنوان یک تولید کننده پیشرو ماژول دوربین حرارتی، فناوری Global Sensor متعهد است که چشم انداز جدیدی را برای اندازه گیری دمای صنعتی باز کند.پس از سال ها انباشت فنی و تجربه عملی در زمینه اندازه گیری دمای مادون قرمز، ما طیف کاملی از راه حل های بینایی تصویربرداری حرارتی ماشین را به مشتریان خود ارائه کرده ایم.
- NETD<30mk، حساسیت بالا
- عملکرد پایدار
- ادغام آسان
- پاک کردن کیفیت و جزئیات تصویر
- محدوده دمای قابل تنظیم
- سازگاری قوی با محیط
مدل | PLUG617R |
عملکرد آشکارساز IR | |
وضوح | 640x512 |
Pixel Pitch | 17 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD | <30 میلیون |
پردازش تصویر | |
نرخ فریم | 25 هرتز / 30 هرتز |
زمان راه اندازی | <15 ثانیه |
ویدئوی آنالوگ | PAL/NTSC |
ویدیو دیجیتال | RAW/YUV/BT656/LVDS |
کامپوننت افزونه | USB/Camerlink |
حالت کم نور | خطی / هیستوگرام / مختلط |
زوم دیجیتال | 1~8X زوم مداوم، اندازه مرحله 1/8 |
نمایش تصویر | مشکی داغ/سفید داغ/شبه رنگ |
جهت تصویر | چرخش افقی/عمودی/مورب |
الگوریتم تصویر | NUC/AGC/IDE |
مشخصات برق | |
رابط خارجی استاندارد | رابط 50pin_HRS |
حالت ارتباطی | RS232-TTL، 115200bps |
ولتاژ تغذیه | 4 تا 6 ولت |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10 درجه سانتیگراد تا 50 درجه سانتیگراد |
محدوده دما | -20°C~150°C، 100°C~550°C |
دقت دما | ± 2 درجه سانتی گراد یا ± 2 درصد (حداکثر مقدار را بگیرید) |
SDK | ARM/Windows/Linux SDK، ترموگرافی تمام صفحه |
خصوصیات فیزیکی | |
ابعاد (میلی متر) | 44.5x44.5x36.6 |
وزن | <90 گرم |
سازگاری محیطی | |
دمای عملیات | -40 درجه سانتی گراد ~ 70+ درجه سانتی گراد |
دمای ذخیره سازی | -45 درجه سانتی گراد ~ +85 درجه سانتی گراد |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | لرزش تصادفی 5.35 گرم، 3 محور |
شوکه شدن | موج نیمه سینوسی، 40 گرم در 11 میلی ثانیه، 3 محور 6 جهت |
اپتیک | |
لنز اختیاری | فوکوس ثابت Athermal: 7.5mm/13mm/19mm/25mm/35mm لنز موتوری: 75mm/100mm/150mm |
ماژول تصویربرداری حرارتی PLUG617R به طور گسترده در بازرسی قدرت الکتریکی، ماشین بینایی، امنیت و نظارت بر HVAC ساختمان، خارج از منزل، آتش نشانی و نجات، اجرای قانون و نجات، ADAS، بارهای پهپاد و غیره استفاده می شود.
1. ترموگرافی مادون قرمز چیست؟
ترموگرافی یک فناوری جدید و موثر روش تشخیصی غیر تهاجمی مبتنی بر تشخیص دمای سطح جسم است.تشعشعات فروسرخ (IR) ساطع شده از یک جسم ثبت شده و در قالب یک نقشه توزیع دما مشاهده می شود.
2. ترموگرافی مادون قرمز برای چه کاری می توان استفاده کرد؟
تصویر حرارتی مادون قرمز را می توان برای انجام بازرسی های خانه، تعیین عیوب ساختاری، خطاهای الکتریکی، عیوب مکانیکی، تغییرات فیزیولوژیکی در افراد و حیوانات و موارد دیگر مورد استفاده قرار داد.
3. ترموگرافی مادون قرمز چه مزایایی دارد؟
برای آزمایش غیر مخرب، آزمایش ساده و پاسخ سریع بدون آسیب است که منجر به صرفه جویی در هزینه ها، افزایش راندمان کار، کاهش نیروی انسانی و استهلاک تجهیزات می شود.
برای ترموگرافی پزشکی، یافتن مشکلات پنهان در بدن انسان، 100% ایمن بدون تشعشع و درد بسیار کارآمد است، که ابزاری ایده آل برای غربالگری اولیه سلامت است.
