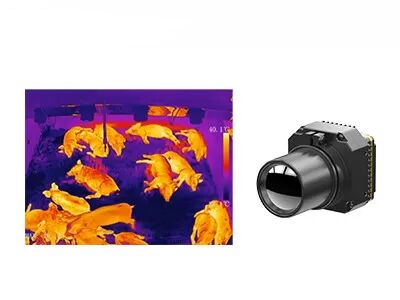

هسته ماژول دوربین حرارتی مادون قرمز خنک نشده 25 هرتز 30 هرتز برای بارهای پهپاد
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN1212R |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| محدوده دما | -20℃~+550℃ (قابل تنظیم) | دقت دما | ± 2 ℃ یا ± 2٪ |
|---|---|---|---|
| قطعنامه | 1280x1024/12μm | NETD | ≤40mK/F1.0/25℃ |
| محدوده طیفی | 8~14μm LW | نرخ فریم دیجیتال | 30 هرتز |
| برجسته کردن | هسته ماژول دوربین 25 هرتز,محموله های پهپاد هسته ماژول دوربین,هسته ماژول دوربین خنک نشده |
||
توضیحات محصول

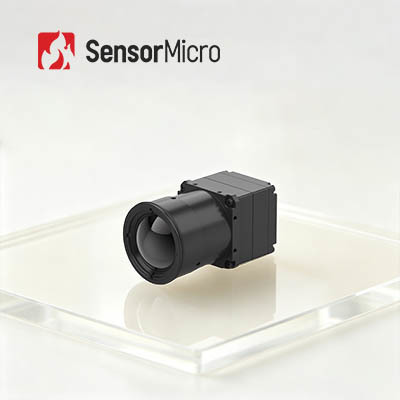

ماژول هسته دوربین حرارتی مادون قرمز بدون خنک کننده 1280x1024/12 میکرومتر با اندازه گیری دما
مرور کلی محصول
هسته دوربین مادون قرمز COIN1212R دارای یک آشکارساز مادون قرمز بدون خنک کننده مگاپیکسلی 1280*1024/12 میکرومتر است که با مدارهای پردازش سیگنال پیشرفته و الگوریتم های اندازه گیری دما ادغام شده است. این دستگاه از پروتکل های ارتباط سریال پرکاربرد پشتیبانی می کند و انواع رابط های خروجی ویدئو را به همراه طیف کاملی از گزینه های لنز نوری ارائه می دهد.
این دستگاه قادر به تشخیص سریع تفاوت های دما و ارائه تصاویر حرارتی واضح و داده های دمایی دقیق است و توسعه ثانویه سیستم های اندازه گیری دما را به طور قابل توجهی ساده می کند. این امر آن را به یک راه حل یکپارچه سازی تصویربرداری حرارتی همه کاره برای کاربردها در نظارت هوشمند، تولید پیشرفته، کنترل فرآیند، تحقیقات علمی و سایر کاربردهای تصویربرداری حرارتی پیشرفته تبدیل می کند.
ویژگی های اصلی
- تصویربرداری با وضوح بالا، تشخیص دقیق
- تشخیص مگاپیکسلی با وضوح بالا، اندازه گیری دمای مادون قرمز را در نماهای وسیع تر و مناطق بزرگتر امکان پذیر می کند.
- هنگام نظارت بر تغییرات دمایی جزئی، جزئیات حرارتی بیشتری از هدف به وضوح آشکار می شود.
- کامل و کارآمد
- توسعه یافته با یک آشکارساز مادون قرمز بدون خنک کننده با فرمت بزرگ درجه یک.
- ادغام شده با چندین الگوریتم پردازش تصویر پیشرفته برای بهبود کیفیت تصویر.
- دقت اندازه گیری دما تا ±3 درجه سانتیگراد یا ±3%، پشتیبانی از محدوده های -20 درجه سانتیگراد تا 150 درجه سانتیگراد و 0 تا 550 درجه سانتیگراد، با افزونه های قابل تنظیم.
- پیکربندی های متعدد، ادغام سریع
- پشتیبانی از حالت های مختلف خروجی تصویر از جمله DVP و BT.1120.
- خروجی داده تصویر RAW/YUV با کنترل پورت سریال.
مشخصات محصول
| مدل | COIN1212R |
|---|---|
| شاخص های آشکارساز مادون قرمز | |
| ماده حساس | VOx |
| وضوح | 1280*1024 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8 میکرومتر ~ 14 میکرومتر |
| NETD معمولی | ≤40mK/F1.0/25℃ |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 30 هرتز |
| زمان راه اندازی | 6 ثانیه |
| ویدئو آنالوگ | / |
| ویدئو دیجیتال | RAW/YUV422/TMP |
| الگوریتم تصویر | تصحیح ناهمگنی (NUC) کاهش نویز سه بعدی (3DNR) کاهش نویز دو بعدی (DNS) فشرده سازی دامنه دینامیکی (DRC) تقویت لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ/لاوا/قرمز آهنی/آهن داغ/پزشکی/قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| الکتریکی | |
| رابط خارجی استاندارد | 50 پین: DF40C-50DP-0.4V(51), (HRS, نری) |
| برد توسعه | USB3.0 |
| رابط ارتباطی | TTL-232 |
| رابط ویدئو دیجیتال | DVP16/BT.1120/MIPI |
| ولتاژ تغذیه | 4.5~5.5 ولت |
| مصرف برق معمولی | 1.0 وات |
| اندازه گیری دما | |
| دمای عملیاتی | -10℃~+50℃ |
| محدوده اندازه گیری دما | -20℃~150℃, 0℃~550℃; پشتیبانی از سفارشی سازی و توسعه. |
| دقت اندازه گیری دما | بزرگتر از ±2℃ / ±2% |
| اندازه گیری دمای جزئی | پشتیبانی از خروجی حداکثر، حداقل و میانگین مقادیر مناطق اندازه گیری دما. |
| SDK | اندروید/ویندوز/لینوکس؛ دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما. |
| مکانیکی | |
| اندازه هسته برهنه (میلی متر) | 14 میلی متر/19 میلی متر/25 میلی متر: 25.4 میلی متر * 25.4 میلی متر * 19.3 میلی متر 35 میلی متر/50 میلی متر/100 متر: 35.4 میلی متر * 35.4 میلی متر * 17.8 میلی متر |
| وزن هسته برهنه (گرم) | 14 میلی متر/19 میلی متر/25 میلی متر: 19.7±1 گرم 35 میلی متر/50 میلی متر/100 متر: 32.5±1 گرم |
| سازگاری محیطی | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5%~95%، بدون میعان |
| لرزش | 5.35grms، لرزش تصادفی، 3 محور |
| ضربه | نیم موج سینوسی، 40g/11ms، جهت ضربه 3 محور، 6 جهت |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | |
| لنز نوری | فوکوس ثابت آترمال: 14 میلی متر/19 میلی متر/24 میلی متر |
| سطح حفاظت | IP67 (لنز جلو) |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN1212R به طور گسترده در بازرسی برق، بینایی ماشین، امنیت و نظارت HVAC ساختمان، فضای باز، آتش نشانی و نجات، اجرای قانون و نجات و غیره استفاده می شود.
خط تولید ما
- حساسیت بالا و عملکرد عالی.
- فناوری پیشرو در جهان در صنعت مادون قرمز.
- انواع آشکارسازهای مادون قرمز موجود - هم آشکارسازهای مادون قرمز بدون خنک کننده و هم خنک کننده در فرمت ها و اندازه های پیکسل مختلف.
- تولید انبوه برای اطمینان از تحویل سریع - سه خط تولید با ظرفیت تولید سالانه تا میلیون ها آشکارساز.
سوالات متداول
-
تابش مادون قرمز چیست؟
هنگام صحبت در مورد تصویربرداری حرارتی مادون قرمز، اولین چیزی که باید به آن فکر کرد تابش مادون قرمز (IR) است. طول موج انرژی تابش مادون قرمز از حدود 700 نانومتر شروع شده و تا حدود 1 میلی متر امتداد می یابد. همه اشیاء مقدار معینی گرما را به شکل تابش مادون قرمز منتشر می کنند که برای ما نامرئی است، زیرا در کل طیف الکترومغناطیسی، چشم غیر مسلح فقط می تواند "نور مرئی" را ببیند. -
عملکرد تصویربردار حرارتی مادون قرمز چگونه است؟
جزء اصلی تجهیزات مادون قرمز، آشکارساز حرارتی مادون قرمز است که می تواند تفاوت دمای جزئی اجسام اطراف را به طور حساس تشخیص دهد. سپس، این اطلاعات تابش را از جسم جمع آوری کرده و اطلاعات دما را برای تصویربرداری خروجی می دهد که بر اساس اطلاعات تفاوت دما است. هرچه جسم داغ تر باشد، تابش مادون قرمز بیشتری تولید می کند. اگر شدت بیش از حد بالا باشد، می توانید آن را مانند گرما احساس کنید.
