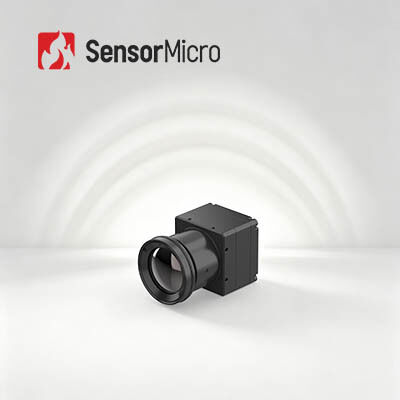

ماژول دوربین حرارتی مادون قرمز 640x512 با رزولوشن 12 میکرومتر برای نجات آتش‌نشانی و ترموگرافی صنعتی
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN612RG2 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| محدوده دما | -20℃~+550℃ (قابل تنظیم) | دقت دما | ± 2 ℃ یا ± 2٪ |
|---|---|---|---|
| قطعنامه | 640x512/12μm | NETD | ≤25mK/F1.0/25℃ |
| محدوده طیفی | 8~14μm LW | اندازه | 25.4×25.4×15.7 میلی متر |
| برجسته کردن | هسته ماژول دوربین آتش نشانی,ماژول دوربین نجات هسته 17um,هسته ماژول دوربین حرارتی پایدار |
||
توضیحات محصول

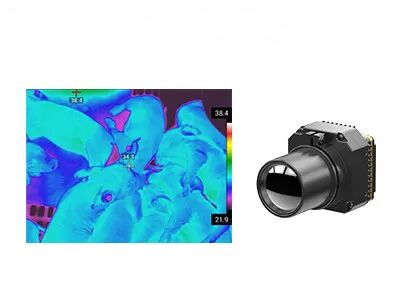

هسته ماژول دوربین حرارتی مادون قرمز 640x512/12μm برای نجات آتش نشانی
بررسی اجمالی محصول
هسته دوربین اندازه‌گیری دمای مادون قرمز COIN612RG2 که برای توسعه‌دهندگان و یکپارچه‌کننده‌های سیستم طراحی شده است، سازگاری و قابلیت گسترش عالی برای پشتیبانی از توسعه سریع ثانویه دارد. با پروتکل های استاندارد ارتباط سریال مطابقت دارد و به رابط های خروجی جهانی متنوع مجهز شده است.
مطابق با یک سری کامل از لنزهای نوری اختیاری، با فواصل تشخیص مختلف و نیازهای صحنه سازگار است. الگوریتم های داخلی اندازه گیری دمای بالغ و فناوری پردازش سیگنال، توسعه الگوریتم های پیچیده را برای کاربران حذف می کند. همراه با ساختار جمع و جور و مصرف انرژی کم، یکپارچه سازی سریع یک مرحله ای از دسترسی سخت افزاری به تحقق عملکرد اندازه گیری دما برای سیستم های تصویربرداری حرارتی صنعتی را تحقق می بخشد.
ویژگی های اصلی
- عملکرد جامع، طراحی مقرون به صرفه
- توسعه یافته با استفاده از آشکارساز مادون قرمز سطح ویفر ApexCore، با NETD≤25mK
- FPA پرکاربرد را با الگوریتم‌های پیشرفته پردازش تصویر برای بهبود کیفیت تصویر ترکیب می‌کند
- دقت اندازه گیری دما تا 2± درجه سانتیگراد یا 2±٪، پشتیبانی از محدوده -20 درجه سانتیگراد تا 150 درجه سانتیگراد و 100 درجه سانتیگراد تا 550 درجه سانتیگراد، با پسوندهای قابل تنظیم
- جمع و جور و سبک، راندمان بالا با قدرت کم
- ابعاد: 25.4 * 25.4 * 15.7 میلی متر
- وزن: 1±15 گرم، مصرف برق: ≤0.65W
- تنظیمات چندگانه، ادغام سریع
- لنزهای نوری اختیاری برای برآورده کردن نیازهای کاربردی مختلف
- از رابط های خروجی تصویر USB2.0/DVP/LVDS/BT.656 پشتیبانی می کند
- خروجی داده تصویر RAW/YUV/TMP با کنترل پورت سریال
مشخصات محصول
| مدل | COIN612RG2 |
|---|---|
| نشانگرهای آشکارسازهای IR | |
| مواد حساس | VOx |
| قطعنامه | 640*512 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD معمولی | ≤25mK/F1.0/25℃ |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30 هرتز |
| زمان راه اندازی | 6 ثانیه |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدیو دیجیتال | RAW/YUV422/TMP |
| الگوریتم تصویر | تصحیح غیر یکنواخت (NUC) کاهش نویز سه بعدی (3DNR) سرکوب دو بعدی نویز (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ/گدازه/آهن قرمز/آهن داغ/پزشکی/منطقه قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| برقی | |
| رابط خارجی استاندارد | 50 پین: DF40C-50DP-0.4V(51)، (HRS، مرد) |
| برد گسترش USB | USB3.0/USB2.0/VPC/USB2.0&VPC |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدئویی دیجیتال | DVP8/DVP16/USB2.0/BT.656/LVDS |
| ولتاژ تغذیه | 4.5 ~ 5.5 ولت |
| مصرف برق معمولی | 0.65 وات |
| اندازه گیری دما | |
| دمای عملیاتی | -10℃~+50℃ |
| محدوده اندازه گیری دما | -20℃~150℃، 100℃~550℃؛ پشتیبانی از سفارشی سازی و گسترش |
| دقت اندازه گیری دما | ± 2 درجه سانتیگراد یا ± 2٪ (هر کدام بیشتر باشد) |
| اندازه گیری جزئی دما | پشتیبانی از حداکثر، حداقل و میانگین مقدار خروجی مناطق اندازه گیری دما |
| SDK | اندروید/ویندوز/لینوکس؛ دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
| مکانیکی | |
| اندازه هسته لخت (میلی متر) | 25.4 * 25.4 * 15.7 میلی متر |
| وزن هسته خالی (گرم) | 1±15 گرم |
| سازگاری با محیط | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | 5.35 گرم، لرزش تصادفی، 3 محوره |
| تاثیر | نیم موج سینوسی، 40 گرم/11 میلی ثانیه، جهت ضربه 3 محور، 6 جهت |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | |
| لنز نوری | فوکوس ثابت Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm |
| سطح حفاظت | IP67 (لنز جلو) |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN612RG2 به طور گسترده در دید صنعتی، آتش نشانی و نجات، نظارت امنیتی، مشاهده در فضای باز، دید ماشین، لوازم الکترونیکی مصرفی و غیره استفاده می شود.
شریک مورد اعتماد شما در سنجش مادون قرمز
- تخصص فنی عمیق
با سالها تجربه در تحقیق، توسعه و کاربرد فناوری حسگر مادون قرمز، ما قابلیت های قوی در طراحی تراشه، ساخت ویفر، بسته بندی و آزمایش و همچنین یکپارچه سازی سیستم ایجاد کرده ایم. - تمرکز بر نوآوری و اجرای عملی
ما متعهد هستیم که پیشرفت‌های تکنولوژیکی در تصویربرداری حرارتی ایجاد کنیم، و دائماً مرزها را در NETD، SWaP و دمای عملیاتی جابجا کنیم. - سبد محصولات متنوع
با حمایت R&D مستقل و مسیرهای فنی متعدد، ما طیف گسترده ای از اجزای تشخیص مادون قرمز را ارائه می دهیم - هم خنک و هم بدون خنک کننده. - اعتبار سنجی دقیق قابلیت اطمینان
با پشتیبانی از یک سیستم مدیریت کیفیت قوی، محصولات ما تحت چندین روش آزمایش در طول تولید قرار می گیرند تا از ثبات و قابلیت اطمینان طولانی مدت اطمینان حاصل شود. - پشتیبانی فنی حرفه ای
تیم مهندسی ما برای تسریع یکپارچه‌سازی سیستم، بهبود کارایی و کوتاه‌تر کردن زمان عرضه به بازار، از نزدیک با تیم‌های تحقیق و توسعه و محصول مشتریان همکاری می‌کند.
سوالات متداول
مزایای فناوری تصویربرداری حرارتی چیست؟
فناوری تصویربرداری حرارتی نوعی فناوری تشخیص و تشخیص غیرفعال و بدون تماس است. دو عملکرد اصلی دارد: ترموگرافی (سنجش دمای بدون تماس و تشخیص خطا) و دید در شب (به راحتی هدف را در تاریکی مطلق شناسایی و شناسایی می کند).
دوربین مادون قرمز چیست؟
سیستم تصویربرداری حرارتی مادون قرمز از آشکارسازهای مادون قرمز برای تشخیص تابش مادون قرمز و تبدیل آن به سیگنال های الکتریکی استفاده می کند که سپس تقویت شده و به تصویر نمایش داده شده پردازش می شود.
مادون قرمز چیست؟
هر جسمی که دمای آن بالاتر از صفر مطلق (273.15- درجه سانتیگراد یا 0 کلوین) باشد، تشعشع می کند. تابش مادون قرمز همراه با نور مرئی، نور فرابنفش، اشعه ایکس، پرتو گاما، پرتو کیهانی و امواج رادیویی کل طیف الکترومغناطیسی را تشکیل می دهد. طول موج مادون قرمز بین 0.78 میکرومتر تا 1000 میکرومتر است، نوعی نور نامرئی است که طول موج آن از نور قرمز بیشتر است.
