دوربین حرارتی سوار بر خودرو N-Driver Uncooled 384x288 / 17μM
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 384x288/17μm | NETD | <50mK |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | میدان دید | 37*28 درجه |
برجسته | دوربین حرارتی سوار بر خودرو 17uM,دوربین حرارتی نصب نشده خودرو,دوربین حرارتی خنک نشده 384x288,Uncooled Vehicle Mounted Thermal Camera,Uncooled Thermal Camera 384x288 |

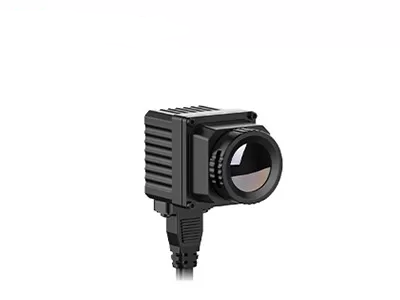

دوربین حرارتی سوار بر خودرو N-Driver Uncooled 384x288 / 17μM
N-Driver384 با آشکارساز مادون قرمز 384x288@17μm یکی از ماژولهای مادون قرمز سری N-Driver است که توسط فناوری حسگر جهانی (GST) ساخته شده است.می توان از آن برای افزایش توانایی بصری راننده استفاده کرد.
ماژول دوربین مادون قرمز N-Driver384 با استفاده از تصویربرداری زنده با تیغ تیز، محدوده دید بسیار گسترده، دوام باورنکردنی در محیطهای سخت مختلف، نصب فوری بر روی هر وسیله نقلیه و مقرون به صرفه بودن بالا برای هر بودجه محدود، انتخابی عالی برای سیستم دید دستیار رانندگی است. .
Global Sensor Technology در طراحی، ساخت، فروش و بازاریابی سنسور تشخیصگر حرارتی و ماژول حسگر تصویر حرارتی تخصص دارد.ما می توانیم انواع راه حل های تصویربرداری حرارتی مادون قرمز را به مشتریان خود ارائه دهیم که زمان توسعه ثانویه را کوتاه کرده و هزینه را برای مشتریان بسیار کاهش می دهد.
- تصویربرداری حرارتی شفاف در دید در شب
- فاصله زیاد دید
- برنامه برای همه آب و هوا
- ادغام آسان
- قابلیت اطمینان و پایداری بالا
مدل | N-Driver 384 |
عملکرد آشکارساز IR | |
وضوح | 384x288 |
Pixel Pitch | 17 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD | <50 میلیون |
عملکرد نمایش تصویر | |
فاصله کانونی | 9.7 میلی متر |
میدان دید | 37 درجه × 28 درجه |
فرمت خروجی ویدیو | CVBS |
نرخ فریم و وضوح تصویر خروجی | PAL 768x576@25Hz |
ویژگی های سیستم | |
زمان راه اندازی | ≤8s (دمای اتاق) |
بخاری | وقتی دمای پنجره کمتر از 2 ± 2 درجه سانتیگراد است، گرمایش را خود شروع کنید هنگامی که دمای پنجره بالاتر از 2±7 درجه سانتیگراد است، خود گرمایش را خاموش کنید. |
الگوریتم جبران | جبران خودکار شاتر |
الگوریتم تصویر | کنتراست روشنایی خودکار/افزایش تصویر |
رابط ارتباطی | RS232، Baud Rate: 115200bps/CAN ارتباط، سرعت 500kbps |
تشخیص عابر پیاده / وسیله نقلیه | / |
ویژگی های الکتریکی | |
ولتاژ تغذیه | DC9V~32V |
مصرف برق کلی | منبع تغذیه ≤3.5W@24V، گرمایش پنجره خاموش است منبع تغذیه ≤9W@24V، گرمایش پنجره روشن است |
محدوده عملیاتی | |
محدوده را مشاهده کنید | فرد: 1.8 متر× 0.5 متر ≥150 متر ماشین: 2.3 متر × 2.3 متر ≥ 300 متر |
تشخیص محدوده | / |
اتصال کابل خارجی | |
طول کابل | 4 متر |
رابط خارجی استاندارد | منبع تغذیه: کانکتور زن DC5.5*2.1 ویدئو: RCA Lotus Male Connector پورت سریال: رابط نری SM 2.54-3P (پین) |
مشخصه های فیزیکی | |
ابعاد (میلی متر) | 40.0x36.0x58.0 (بدون کابل) |
وزن | 150 گرم ± 3 گرم (بدون کابل) |
سازگاری محیطی | |
دمای عملیات | -40 درجه سانتی گراد ~ 85+ درجه سانتی گراد |
دمای ذخیره سازی | -45 درجه سانتی گراد ~ 90+ درجه سانتی گراد |
تست محیطی | اسپری نمک: ISO16750-4;سطح خشن IV حلال صنعتی: GB/T28046.5-2013 |
آزمون قابلیت اطمینان | لرزش: ISO16750-3، درجه A بازدارنده شعله: GB8410، درجه B ضربه سنگ: ISO16750-3، درجه A ESD: تخلیه تماس ± 8 کیلو ولت، تخلیه هوا ± 15 کیلو ولت |
بسته | کیس مهر و موم شده IP67 |
گواهینامه | |
EMC | گواهینامه تست EMC (ISO10605، ISO11452-4، ISO11452-2، ISO7637-2) |
دوربین تصویربرداری حرارتی خودرو N-driver 384 به طور گسترده در سیستم کمک راننده پیشرفته استفاده می شود.
1. اشعه مادون قرمز چیست؟
هنگامی که در مورد تصویربرداری حرارتی مادون قرمز صحبت می شود، اولین چیزی که باید به آن فکر کنید تابش مادون قرمز (IR) است.طول موج انرژی تابش مادون قرمز از حدود 700 نانومتر شروع می شود و تا حدود 1 میلی متر گسترش می یابد.همه اجسام مقدار معینی گرما را به صورت تابش مادون قرمز ساطع می کنند که برای ما نامرئی است، زیرا در کل طیف الکترومغناطیسی، چشم غیر مسلح فقط می تواند "نور مرئی" را ببیند.
2. تصویرگر حرارتی مادون قرمز چگونه کار می کند؟
جزء اصلی تجهیزات مادون قرمز، آشکارساز حرارتی مادون قرمز است که می تواند تفاوت دمای کوچک اجسام اطراف را به دقت تشخیص دهد.سپس این اطلاعات تشعشع را از جسم جمع آوری می کند و اطلاعات دما را برای تصویربرداری که بر اساس اطلاعات اختلاف دما است، خروجی می دهد.هر چه جسم داغتر باشد، تابش مادون قرمز بیشتری تولید می کند.اگر شدت خیلی زیاد باشد، می توانید آن را مانند گرما احساس کنید.
