xوضوح | 640x512 | مصرف برق | 0.8 وات |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
NETD | <40mK | نرخ فریم | 25 هرتز / 30 هرتز |
برجسته | ماژول تصویربرداری حرارتی 0.8 واتی LWIR VOx,ماژول تصویربرداری حرارتی VOx 640x512,ماژول حرارتی دوربین مادون قرمز LWIR |

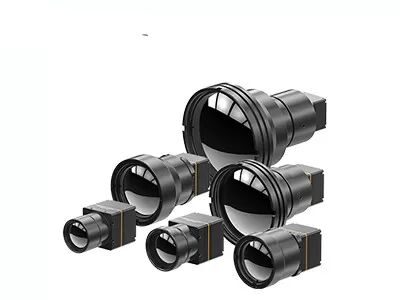

ماژول تصویربرداری حرارتی LWIR VOx 640x512 یکپارچه در دوربین مادون قرمز
ماژول حرارتی TWIN612 محصول جدیدی است که توسط Global Sensor Technology توسعه یافته است.ردیاب مادون قرمز خنک نشده بسته سرامیکی 640×512/12 میکرومتر را ادغام می کند.ماژول حرارتی TWIN612 با NETD معمولی 40mk میتواند تصویر واضحتر، واضحتر و دقیقتری ارائه دهد.
ماژول حرارتی با محدوده اندازه گیری دما -20℃~150℃/0~550℃، دقت ±2℃ یا ±2% و نرخ فریم تا 30Hz، تصویر حرارتی صاف و اندازه گیری دقیق دما را تضمین می کند.
ماژول حرارتی TWIN612 دارای مزایای طراحی فشرده، ساختار سبک وزن و مصرف انرژی کم 0.8 وات است.با الگوریتم های تصویر پیشرفته و عملکرد اندازه گیری دما، ماژول حرارتی TWIN612 تصاویر پایدارتر و دمای دقیق تری ارائه می دهد.
فرآیند بسته بندی سرامیکی شبیه به بسته بندی فلزی است که یک فناوری بسته بندی آشکارساز مادون قرمز بالغ است.در مقایسه با بسته بندی فلزی، حجم و وزن آشکارساز بسته بندی شده بسیار کاهش می یابد.بنابراین، ماژول حرارتی TWIN612 را می توان برای صنایعی که دارای الزامات سختگیرانه در اندازه، وزن و مصرف انرژی هستند، اعمال کرد.
- اندازه کوچک: 25.4mm×25.4mm×35mm
- وزن سبک: 25 گرم
- NETD معمولی<40mk
- تصویربرداری حرارتی واضح و واضح
- مصرف برق معمولی کمتر از 0.8W
مدل | TWIN612/R |
عملکرد آشکارساز IR | |
وضوح | 640×512 |
اندازه پیکسل | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD معمولی | <40mK |
پردازش تصویر | |
نرخ فریم | 25 هرتز / 30 هرتز |
زمان راه اندازی | 6 ثانیه |
ویدئوی آنالوگ | PAL/NTSC |
ویدیو دیجیتال | YUV/BT.656/LVDS/USB2.0 |
نمایش تصویر | 11 در مجموع (White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot) |
الگوریتم تصویر | NUC/3D/2D/DRC/EE |
مشخصات برق | |
رابط خارجی استاندارد | 50 پین_HRS |
رابط ارتباطی | RS232/USB2.0 |
ولتاژ تغذیه | 4 تا 5.5 ولت |
مصرف برق معمولی | 0.8 وات |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10℃~50℃ |
محدوده اندازه گیری دما | -20℃~150℃، 0℃~550℃ |
دقت اندازه گیری دما | بیشتر از ± 2 ℃ یا ± 2٪ |
SDK | ویندوز/لینوکس؛دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
مشخصه های فیزیکی | |
ابعاد (میلی متر) | 25.4×25.4×35 (بدون لنز) |
وزن | 25 گرم (بدون لنز) |
سازگاری با محیط | |
دمای عملیاتی | -40℃℃+70℃ |
دمای ذخیره سازی | -45℃℃+85℃ |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | 5.35 گرم، 3 محور |
شوکه شدن | نیمه سینوسی، 40 گرم/11 میلی ثانیه، 3 محور، 6 جهت |
اپتیک | |
لنز اختیاری | Athermal ثابت: 13mm |
ماژول تصویربرداری حرارتی TWIN612/R در زمینه ترموگرافی، نظارت امنیتی، بارهای پهپاد، ربات ها، سخت افزار هوشمند، ADAS، آتش نشانی و نجات استفاده می شود.
1. اشعه مادون قرمز چیست؟
هنگامی که در مورد تصویربرداری حرارتی مادون قرمز صحبت می شود، اولین چیزی که باید به آن فکر کنید تابش مادون قرمز (IR) است.طول موج انرژی تابش مادون قرمز از حدود 700 نانومتر شروع می شود و تا حدود 1 میلی متر گسترش می یابد.همه اجسام مقدار معینی گرما را به صورت تابش مادون قرمز ساطع می کنند که برای ما نامرئی است، زیرا در کل طیف الکترومغناطیسی، چشم غیر مسلح فقط می تواند "نور مرئی" را ببیند.
2. تصویرگر حرارتی مادون قرمز چگونه کار می کند؟
جزء اصلی تجهیزات مادون قرمز، آشکارساز حرارتی مادون قرمز است که می تواند تفاوت دمای کوچک اجسام اطراف را به دقت تشخیص دهد.سپس این اطلاعات تشعشع را از جسم جمع آوری می کند و اطلاعات دما را برای تصویربرداری که بر اساس اطلاعات اختلاف دما است، خروجی می دهد.هر چه جسم داغتر باشد، تابش مادون قرمز بیشتری تولید می کند.اگر شدت خیلی زیاد باشد، می توانید آن را مانند گرما احساس کنید.
