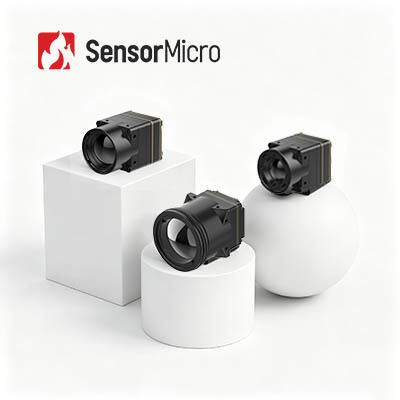

هسته دوربین مادون قرمز غیر خنک شده با وضوح 640x512 8μm Pixel Pitch و ≤30mK NETD برای دستگاه های قابل حمل
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL608 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| مصرف برق | 0.4 وات | محدوده طیفی | 8 تا 14 میکرومتر |
|---|---|---|---|
| NETD معمولی | ≤30mK | Pixel Pitch | 12 میکرومتر |
| قطعنامه | 640x512 | نرخ فریم | 30/50 هرتز |
| برجسته کردن | هسته دوربین مادون قرمز 640x512,هسته دوربین مادون قرمز 12um,دوربین حرارتی پهپاد بارگیری پهپاد |
||
توضیحات محصول
هسته دوربین مادون قرمز غیر خنک شده 640x512 8μm در دستگاه های قابل حمل و فضای محدود ادغام شده است
هسته مادون قرمز iTL608 بهینه سازی SWaP تصویربرداری حرارتی کوچک را دوباره تعریف می کند و در عین حفظ عملکرد تصویربرداری حرفه ای، کمکی و سبک بودن پیشرو در صنعت را به دست می آورد.با یک اثر کوچک 13 × 13 × 18.3 میلی متر و وزن سبک 6.7±1.5 گرم، این یکی از قابل ادغام ترین هسته های حرارتی در دسته خود است، که آن را برای طراحی دستگاه های بسیار قابل حمل و فضای محدود ایده آل می کند.
با استفاده از تکنولوژی پیکسل فوق العاده نازک 8μm و رزولوشن بومی 640 × 512، هسته تصاویر حرارتی بسیار دقیق را ارائه می دهد،در حالی که درجه بندی NETD ≤30mK دقت تشخیص درجه حرارت استثنایی را در طیف 8-14μm LWIR تضمین می کند. راه اندازی سریع، نرخ قاب قابل تنظیم و الگوریتم های هوشمند تصحیح تصویر اطمینان از تصویربرداری قابل اعتماد در زمان واقعی. طراحی شده برای سازگاری جهانی با محیط زیستآن را به طور کامل در شرایط شدید با سازگاری محیطی غنی کار می کند تا از ادغام بی نقص در سیستم های مختلف حرارتی قابل حمل پشتیبانی کند..
ویژگی های اصلی
طراحی بسیار سبک
- اندازه کامپکت 13 × 13 × 18.3 میلی متر و وزن 6.7 ± 1.5 گرم (از جمله لنز 6 میلی متر)
- در میان بالاترین سطح ادغام در کلاس خود
حساسیت بالا، تشخیص دقیق
- اندازه پیکسل بسیار کوچک 8μm با رزولوشن 640 × 512, ارائه جزئیات دقیق و تصاویر شفاف
- NETD معمولی ≤ 30mK، که تشخیص قابل اعتماد تفاوت های ظریف دمایی را امکان پذیر می کند
توسعه ساده، ادغام سریع
- گزینه های متعدد لنز نوری برای پاسخگویی به نیازهای متنوع برنامه در دسترس است
- از چندین رابط خروجی تصویر از جمله MIPI / USB 2.0 / BT پشتیبانی می کند.656
- خروجی داده های تصویری RAW و YUV، با کنترل از طریق پورت سریالی/I2C
مشخصات محصول
| مدل | iTL608 |
|---|---|
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 640×512 |
| اندازه پیکسل | 8μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 30/50 هرتز |
| زمان شروع | ≤6s |
| ویدیوی دیجیتال | RAW/YUV/TMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار | کنترل ماژول و نمایش ویدیو |
| برق | |
| رابط استاندارد خارجی | رابط 34Pin_Connector: BP04SD-34-0065-R0 |
| رابط ارتباطی | TTL-232/USB2.0/I2C |
| رابط ویدیویی دیجیتال | MIPI / USB2.0 / BT656 |
| ولتاژ تغذیه | 4-5.5 ولت |
| مصرف برق معمولی | 0.4W |
| ماشین آلات | |
| اندازه (از جمله لنز) | با لنز 6mm: 13 × 13 × 18.3 mm (قطر بیرونی لنز Φ12.3 mm) با لنز 8.7mm: 13 × 13 × 19.8 mm (قطر بیرونی لنز Φ15.6 mm) با لنز 16.7mm: 13 × 13 × 27.9 mm (قطر بیرونی لنز Φ22.2 mm) با لنز 30 میلی متری: 13 × 13 × 39 میلی متری (قطر بیرونی لنز Φ36 میلی متری) |
| وزن (از جمله لنز) | 6.7±1.5g (6mm lens) 7.5±1.5g (لینز 8.7mm) 17±1.5g (16.7mm lens) 42.7±1.5g (30mm lens) |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | 5.35 گرمي، ارتعاش تصادفي، 3- محور |
| تاثیر | نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز های نوری | فوکوس ثابت: 6/8.7/16.7/30mm |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL608 می تواند در زمینه های آتش نشانی جنگل، نگهداری برق، بازرسی فتوولتائیک، نظارت بر امنیت، دستگاه های پوشیدنی، دستگاه های قابل حمل و موارد دیگر مورد استفاده قرار گیرد.
نقاط قوت اصلی ما
عرضه پایدار
با داشتن یک زنجیره تامین پایدار و قابل اعتماد در سراسر اکوسیستم ما، می توانیم به سرعت به خواسته های بازار پاسخ دهیم.
حفظ نوآوری
با تخصص در تولید آشکارساز و تجربه در پشتیبانی از یکپارچه سازی سیستم، ما بینش عمیق در مورد الزامات عملکرد، به طور مداوم طراحی بهینه سازی،و یک چرخه نیکو ایجاد کنیم: کاربرد محصول → بازخورد فنی → ارتقاء محصول.
مزیت هزینه
با مدیریت کل زنجیره تولید و استفاده از تولید کارآمد و در مقیاس بزرگ، ما قیمت رقابتی برای طیف گسترده ای از برنامه ها ارائه می دهیم.
سوالات عمومی
Pseudo Color چيست؟
رنگ ساختگی، که به آن رنگ دروغین نیز گفته می شود، توزیع حرارتی اشیاء را از طریق سیستم تصویربرداری حرارتی مادون قرمز به تصاویر بصری تبدیل می کند.در سطح خاکستری یا رنگ کاذب در صفحه نمایش نمایش داده می شوداین امکان را برای به دست آوردن توزیع دمای اشیاء فراهم می کند. برای تسهیل تجزیه و تحلیل بصری آسان تر تصاویر حرارتی، آنها با استفاده از رنگ های کاذب که تفاوت دمای را نشان می دهد، نشان داده می شوند..
چند تا رنگ ساختگی می تونه به ماژول تصویربرداری حرارتی SensorMicro ارائه بده؟
سفید داغ، لاوا، قوس آهن، آهن داغ، پزشکی، قطب شمال، قوس باران1، قوس باران2، قرمز داغ، سفید داغ
اصل کار آرایه فلک فوکال مادون قرمز
یک آرایه از عناصر حساس به نور روی آشکارگر آرایه فلز فوکال تنظیم شده است.اشعه های مادون قرمزی منتشر شده از بی نهایت بر روی این عناصر حساس به نور از آرایه خط کانونی از طریق سیستم نوری تصویر گرفته می شود. آشکارگر سیگنال نور را به سیگنال الکتریکی تبدیل می کند و تقویت یکپارچه، نمونه گیری، خروجی بافر و سیستم چندگانه را انجام می دهدو در نهایت به سیستم نظارت ارسال می شود تا یک تصویر را تشکیل دهد.
