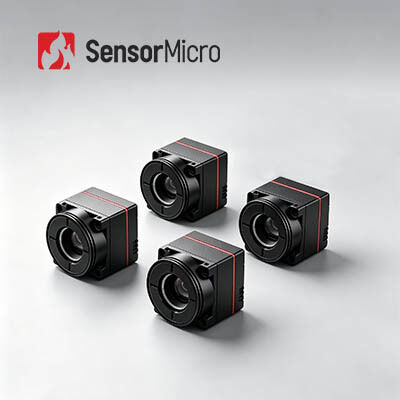

هسته دوربین حرارتی خنک نشده اکسید وانادیوم با رزولوشن 640x512 و پیچ پیکسلی 12μm در مصرف برق 0.5W
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL612 Pro |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | نرخ فریم | 25/30 هرتز / 50 هرتز |
|---|---|---|---|
| مصرف برق | 0.5W | NETD معمولی | ≤40mK |
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| برجسته کردن | هسته دوربین حرارتی پهپاد خنک نشده,دوربین حرارتی پهپاد اکسید وانادیوم,هسته دوربین حرارتی سایز کوچک |
||
توضیحات محصول
هسته دوربین حرارتی خنک نشده اکسید وانادیوم، اندازه کوچک 640x512/12μm 30Hz
بررسی اجمالی محصول
هسته دوربین مادون قرمز فوقالعاده مینیاتوری iTL612Pro مجهز به آشکارساز سطح ویفر 640×512/12 میکرومتر است و با طراحی فوقالعاده فشرده مهندسی شده است. با ردپای مقطعی فقط 17.3×17.3 میلی متر و وزن کل تنها 13.7 گرم، استانداردهای SWaP (اندازه، وزن و قدرت) صنعت را دوباره تعریف می کند. ضمن اطمینان از تصویربرداری حرارتی با کیفیت بالا و پشتیبانی از انواع پیکربندیهای SDK، به کوچکسازی شدید اجزای اصلی دست مییابد که دقیقاً به نیازهای سیستمهای مادون قرمز فشرده از نظر بار ساختاری، یکپارچهسازی سیستم و توسعه تکراری میپردازد.
ویژگی های اصلی
- سبکی بی نظیر و حداقل بار
- اندازه بسیار مینیاتوری: 17.3×17.3×23.4 میلیمتر (شامل لنز 9.1 میلیمتری)
- فوق العاده سبک: 0.5±13.7 گرم (شامل لنز 9.1 میلی متر)
- مصرف برق بسیار کم: 0.5 وات
- جریان اصلی FPA با تصویربرداری واضح
- وضوح 640x512 برای یکپارچه سازی گسترده
- وضوح تصویر پیشرفته: چندین الگوریتم تصویر نسل جدید برای بهبود کیفیت تصویر
- توسعه آسان و یکپارچه سازی بدون درز
- گزینههای لنز متعدد برای مناسبت با سناریوهای کاربردی مختلف در دسترس است
- پشتیبانی از چندین رابط خروجی تصویر: DVP8، LVDS، MIPI، USB 2.0 و BT.656
- خروجی داده RAW/YUV/Matrix-TEMP با کنترل پورت سریال
مشخصات محصول
| مدل | iTL612Pro |
|---|---|
| نشانگرهای آشکارسازهای IR | |
| مواد حساس | VOx |
| قطعنامه | 640×512 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD معمولی | ≤40mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30 هرتز / 50 هرتز |
| زمان راه اندازی | ≤5 ثانیه |
| ویدیو دیجیتال | RAW/YUV/Matrix-TEMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 (سیاه داغ/سفید داغ/شبه رنگ) |
| نرم افزار کامپیوتر | |
| ماژول مادون قرمز | کنترل ماژول و نمایش ویدئو |
| برقی | |
| رابط خارجی استاندارد | رابط 30Pin_HRS: DF40C-30DP-0.4V(51) |
| رابط خارجی MIPI | رابط کانکتور 34Pin_Panasonic: AXE634124 |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدئویی دیجیتال | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| ولتاژ تغذیه | 4.2-5.5V |
| مصرف برق معمولی | 0.5 وات |
| اندازه گیری دما | |
| دمای عملیاتی | -10℃~+50℃ |
| محدوده اندازه گیری دما | / |
| دقت اندازه گیری دما | / |
| اندازه گیری جزئی دما | / |
| SDK | / |
| مکانیکی | |
| اندازه (شامل لنز) | 17.3×17.3×23.4 (لنز 9.1 میلیمتری) 17.3×17.3×30.2 (لنز 13 میلیمتری) 17.3×17.3×38 (لنز 25 میلیمتری) 17.3×17.3×54 (لنز 45 میلیمتری) |
| وزن (از جمله لنز) | 13.7±0.5 گرم (عدسی 9.1 میلی متر) 20±0.5 گرم (عدسی 13 میلی متر) 27.3±0.5 گرم (عدسی 25 میلی متر) 51±0.5 گرم (عدسی 45 میلی متر) |
| سازگاری با محیط | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | لرزش سینوسی، فرکانس: 10HZ × 150HZ × 10HZ، مقدار پیک: 0.15 میلی متر، جهت محوری: X، زمان استقامت: 8 دقیقه / محور، چرخه: 2 بار |
| تاثیر | نیم موج سینوسی، 30 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | Athermal فوکوس ثابت: 9.1/13/25/45mm |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL612 Pro را می توان در زمینه های آتش نشانی جنگل، تعمیر و نگهداری برق، بازرسی فتوولتائیک، نظارت بر امنیت، دستگاه های پوشیدنی، دستگاه های قابل حمل و غیره استفاده کرد.
خط تولید ما
- حساسیت بالا و عملکرد عالی
- فناوری پیشرو جهان در صنعت مادون قرمز
- آشکارسازهای مادون قرمز مختلف در دسترس - آشکارسازهای IR خنک نشده و خنکشده در قالبها و اندازه پیکسلهای مختلف
- تولید حجم برای اطمینان از تحویل سریع - سه خط تولید با قابلیت تولید سالانه تا میلیون ها آشکارساز
سوالات متداول
1. درباره آشکارساز مادون قرمز بسته بندی سرامیکی
فرآیند بسته بندی سرامیکی شبیه به بسته بندی فلزی است که یک فناوری بسته بندی آشکارساز مادون قرمز بالغ است. در مقایسه با بسته بندی فلزی، حجم و وزن آشکارساز بسته بندی شده بسیار کاهش می یابد. برای بسته بندی سرامیکی، مدار بازخوانی آن دارای عملکرد دمای عملیاتی خود تنظیم است و نیازی به تثبیت TEC ندارد.
2. بسته بندی سطح ویفر
بسته بندی در سطح ویفر، همچنین به عنوان بسته بندی اندازه ویفر شناخته می شود، به بخش مهمی از فناوری بسته بندی پیشرفته در صنعت نیمه هادی تبدیل شده است. بسته بندی سطح ویفر (WLP) فرآیند تکمیل بسته بندی با خلاء بالا به طور مستقیم بر روی کل ویفر MEMS است، سپس خط کشی و برش برای ساخت یک آشکارساز مادون قرمز منفرد است. بیشتر یا همه مراحل بسته بندی و آزمایش را مستقیماً روی ویفر آشکارساز IR قبل از برش دادن انجام می دهد. این یک بسته اندازه تراشه بهبود یافته است که نیازهای اندازه کوچک، سبک وزن، قابل حمل، دستی، قیمت پایین و راندمان تولید بالا را برآورده می کند.
