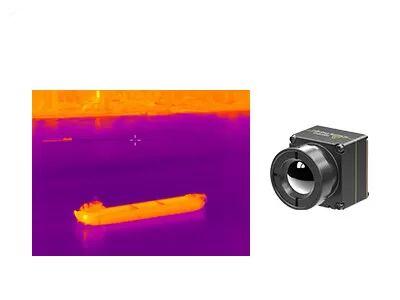

دوربین مادون قرمز RAW YUV BT656 دیجیتال بدون خنک کننده هسته 640x512 12um

هسته دوربین مادون قرمز خنک نشده با اندازه کوچک 640x512 12um برای بارهای پهپاد



به عنوان یک تولید کننده پیشرو در آشکارسازهای مادون قرمز خنک نشده و ماژول های حرارتی، Global Technology یک هسته تصویربرداری حرارتی مادون قرمز با اندازه کوچک و سبک وزن iTL612R Pro را توسعه می دهد که نسخه فشرده هسته دوربین مادون قرمز iTL612R است.

اندازه و وزن هسته دوربین مادون قرمز iTL612R Pro که کاملاً برای SWaP-C (اندازه، وزن و توان، هزینه) طراحی شده است، قبلاً در صنعت پیشرو بوده است..این بهترین انتخاب برای مشتریانی است که هنگام ادغام پهپادهای خود الزامات محدودی در اندازه و وزن دارند.

ماژول حرارتی iTL612R Pro با ارائه آشکارساز مادون قرمز در سطح ویفر 640×512/12 میکرومتر، درجه حفاظت از لنز IP67، نسخه تصویربرداری و اندازه‌گیری دما، و راه‌حل‌های مختلف SDK، به محدودیت‌های فضا با اندازه کوچک‌تر و وزن سبک‌تر پاسخ می‌دهد و باتری طولانی‌تری را به دست می‌آورد. عمر با مصرف برق کمتر، بر مشکلات یکپارچه سازی در زمینه الکترونیک مصرفی غلبه می کند و راه حل های بیشتری برای محصولات جمع و جور و قابل حمل ارائه می دهد.

این به طور ویژه برای زمینه تعمیر و نگهداری پیش بینی، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات بلایا، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره توسعه یافته است.



طراحی فشرده و سبک
• اندازه: 17mm×17mm×22mm (با لنز 9.1mm)
• وزن: 13 گرم (با لنز 9.1 میلی‌متری)
• مصرف برق به اندازه 0.7W
تصویر شفاف و رادیومتری دقیق
• الگوریتم پردازش تصویر کاملاً جدید: NUC/3DNR/DNS/DRC/EE
• پشتیبانی از Windows/Linux/ARM SDK
• پشتیبانی از اندازه گیری دمای منطقه ای، نقطه ای و ایزوترم
رابط های مختلف برای ادغام آسان
• رابط های DVP/LVDS/USB2.0، خروجی داده تصویر RAW/YUV، کنترل پورت سریال



ماژول تصویربرداری حرارتی iTL612R Pro را می توان در محموله های پهپاد و دستگاه های پوشیدنی ادغام کرد تا به طور گسترده در زمینه هایتعمیر و نگهداری پیش بینی، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره.


1. آشکارسازهای مادون قرمز خنک نشده چه مزایایی دارند؟
آشکارساز صفحه کانونی مادون قرمز خنک نشده نیازی به دستگاه خنک کننده ندارد، می تواند در دمای اتاق کار کند و دارای مزایای شروع سریع، مصرف انرژی کم، اندازه کوچک، وزن سبک، عمر طولانی، هزینه کم و غیره است.

2. ملاحظات کلیدی در آشکارساز مادون قرمز / ماژول حرارتی برای کاربرد شما چیست؟
--- وضوح آشکارساز
---اندازه پیکسل
--- NETD
--- کیفیت تصویر
--- گزینه های لنز
---مصرف برق
---اندازه و وزن
--- رابط مکانیکی و الکتریکی
---بودجه

3. وضوح آشکارساز مادون قرمز چیست؟
یعنی تعداد پیکسل های تصویربرداری حرارتی.تفکیک پذیری بالاتر به معنای نقاط مشاهده و اندازه گیری دما بیشتر است، بنابراین هدف کوچکتر در فاصله طولانی تر قابل مشاهده و اندازه گیری است.معمولا وضوح تصویربرداری حرارتی مادون قرمز از 256x192، 384x288، 640x512، 800x600، 1024x768، 1280x1024 و غیره متغیر است. با وضوح بالاتر، هزینه آشکارساز بیشتر خواهد شد.

4. میدان دید (FOV)
این به میدان دید دو بعدی فضای جسم مشاهده شده توسط سیستم نوری تصویرگر حرارتی مادون قرمز اشاره دارد.با در نظر گرفتن FOV افقی به عنوان مثال، با فرض اینکه اندازه آرایه آشکارساز A×B است، اندازه پیکسل d و فاصله کانونی لنز f است، سپس زاویه FOV افقی θ=2×acrtan (A×d/2f) .
پس از انتخاب آرایه آشکارساز و اندازه پیکسل، میدان دید تنها با فاصله کانونی سیستم نوری تغییر می‌کند: با فاصله کانونی بیشتر، میدان دید باریک‌تر می‌شود.با فاصله کانونی کوتاه تر، میدان دید وسیع تر خواهد بود.
