VOCs Gas Leak Detector Cooled MWIR Thermal Imaging Detector 320x256 30μM
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xعملکرد | تشخیص نشت گاز | کریو کولر | RS058/RS058I/LS734 |
---|---|---|---|
وضوح آشکارساز | 320x256 | اندازه پیکسل | 30 میکرومتر |
NETD | ≤15mK | محدوده طیفی | 3.2±0.1~3.5±0.1μm |
برجسته | آشکارساز تصویربرداری حرارتی MWIR 320x256,آشکارساز تصویربرداری حرارتی MWIR 30uM,آشکارساز تصویربرداری گاز نوری MWIR |

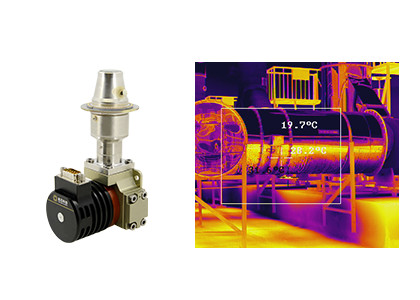

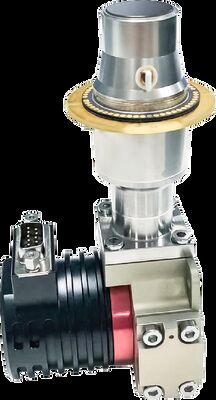

VOCs Gas Leak Detector Cooled MWIR Thermal Imaging Detector 320x256 30μM

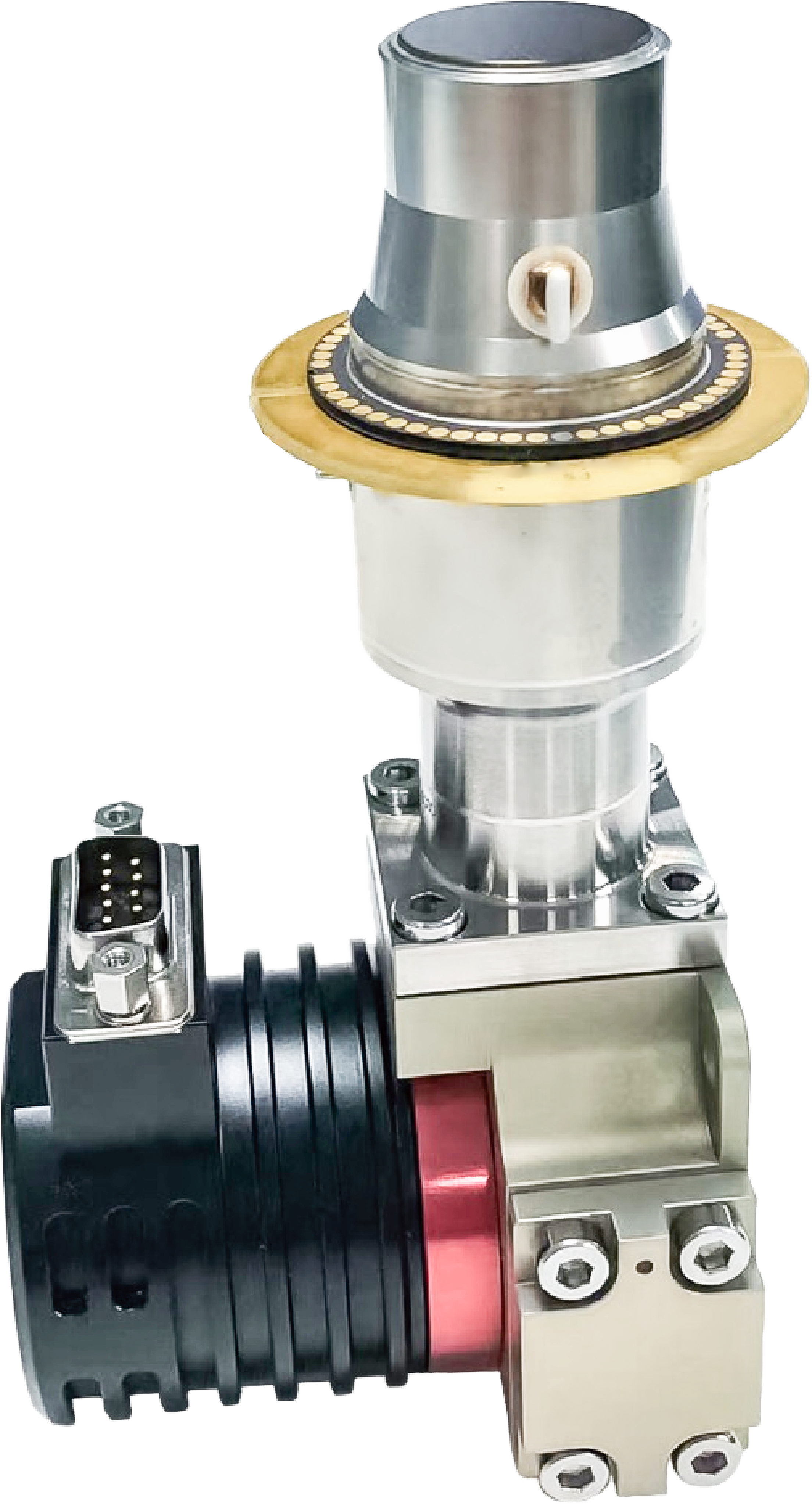

آشکارساز مادون قرمز خنک شده C330M-G به ویژه برای تشخیص نشت گاز VOCs با عملکرد تبدیل تابش مادون قرمز هدف با طول موج 3.2 تا 3.5 میکرومتر به سیگنال الکتریکی توسعه یافته است.رابط مکانیکی خارجی، رابط نوری و رابط الکترونیکی آن معمولاً مورد استفاده قرار می گیرد و قابل گسترش است.C330M-G می تواند به طور گسترده ای در نظارت بر محیط جوی و تشخیص نشت گاز، تخلیه آلاینده ها، تشخیص گاز شیمیایی در کارخانه ها و پالایشگاه های پتروشیمی استفاده شود.
تصویربرداری گاز نوری
• تشخیص غیر تماسی برد بلند
• تشخیص نشت گاز کارآمد، ایمن و وسیع
حساسیت بالا
• آشکارساز فروسرخ خنک شده با حساسیت بالا، در کاربرد غلظت گاز کم و جریان آهسته گاز بسیار کارآمد است
• تشخیص نشت موثر شامل آلکان ها، آلکن ها، الکل ها، بنزن ها، کتون ها و سایر گازها
برای نیازهای کاربران طراحی شده است
• پشتیبانی از منبع تغذیه 12 ولت برای صدور گواهینامه ضد انفجار
• خنک کننده های مختلف برای وزن سبک، قدرت کم، عمر طولانی و قابلیت اطمینان بالا موجود است
• محدوده طیفی قابل تنظیم: 3μm~5μm MWIR (برای انواع تشخیص گاز بیشتر: CO، CO2 و غیره)
مدل | C330M-G | ||
مواد حساس | HgCdTe/MCT | ||
وضوح | 320×256 | ||
اندازه پیکسل | 30 میکرومتر | ||
محدوده طیفی | 3.2μm±0.1μm~3.5μm±0.1μm (محدوده قابل تنظیم: 3μm~5μm) | ||
حالت کار | عکس فوری;حالت یکپارچه سازی ITR؛حالت ویندوز؛ضد شکوفه | ||
ظرفیت شارژ | 36Me-/12Me- | ||
محدوده دینامیکی | ≥80dB | ||
تعداد خروجی | 1 یا 4؛حداکثر 6.6 مگاهرتز در هر خروجی | ||
NETD معمولی | 10mK (F1.5) | ||
نرخ پیکسل موثر | ≥99.5٪ | ||
پاسخ غیر یکنواخت | ≤8٪ | ||
کرایو کولر | RS058 | RS058I | LS734 |
نوع کولر | کولر استرلینگ روتاری انتگرال | کولر استرلینگ روتاری انتگرال | کولر استرلینگ روتاری خطی |
مصرف برق پایدار | ≤7 وات | ≤7 وات | ≤10 وات |
حداکثرمصرف برق | ≤15 وات | ≤15 وات | ≤45 وات |
منبع تغذیه | 24 ولت DC | 12 ولت DC | 24 ولت DC |
زمان خنک شدن | ≤6 دقیقه 30 ثانیه | ≤7 دقیقه | ≤5 دقیقه |
اندازه (میلی متر) | 142x58.5x71 | 142×58.5×71 | کمپرسور Φ46×122 Dewar Φ40×114 |
وزن | ≤600 گرم | ≤600 گرم | ≤1.2 کیلوگرم |
دمای کاری | -45 درجه سانتی گراد ~ +71 درجه سانتی گراد |
آشکارساز تصویربرداری حرارتی MWIR با تشخیص نشت گاز C330M-G برای مشتریانی که توانایی توسعه قوی دارند استفاده می شود.با ادغام این حسگر حرارتی خنکشده، VOCهای نامرئی (ترکیبات آلی فرار) را میتوان شناسایی و تجسم کرد تا از آسیب بیشتر جلوگیری شود.این گازها عبارتند از: متان، اتان، پروپان، بوتان، پنتان، هگزان، هپتان، اکتان، اتیلن، پروپیلن، ایزوپرن، متانول، اتانول، بوتانون، بنزن، تولوئن، زایلن، اتیل بنزن و غیره.
1. مزایای تصویربرداری گاز نوری
صرفه جویی در زمان و کارآمد: پشتیبانی از تشخیص زمان واقعی در مقیاس بزرگ، مکان یابی سریع نشت، بدون نیاز به وقفه در تولید.
تشخیص دوربرد: دور از مناطق خطرناک و پیچیده، آزمایش غیر مخرب بدون تماس، بدون منبع تشعشع اضافی
آسان برای تجزیه و تحلیل: تصویربرداری بصری، ذخیره سازی فوری، تجزیه و تحلیل راحت
بازرسی چند منظوره: انواع گازها را می توان با عملکرد عالی اندازه گیری دما از راه دور تشخیص داد
2. اصل کاری تصویربرداری گاز نوری
تصویربرداری گاز نوری نوعی فناوری مادون قرمز است که می تواند گازهای صنعتی نامرئی را ببیند.
پس از جذب تابش مادون قرمز در طول موج های خاص، اختلاف تابش مادون قرمز بین گاز و پس زمینه ایجاد می شود.
آشکارساز مادون قرمز تشخیص نشت گاز با فیلتر باند باریک داخلی تنها نوار مادون قرمز را در نزدیکی پیک جذب مادون قرمز گاز دریافت می کند و می تواند گاز را از طریق اختلاف تابش بین گاز و پس زمینه به تصاویر مادون قرمز قابل مشاهده تبدیل کند.
