ماژول دوربین Mwir 30uM تصویربرداری گاز نوری خنک شده برای تشخیص نشت گاز
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xعملکرد | تشخیص نشت گاز | کریو کولر | RS058/RS058I |
---|---|---|---|
وضوح آشکارساز | 320x256 | اندازه پیکسل | 30 میکرومتر |
NETD | 10mK (F1.5) | محدوده طیفی | 3.2±0.1~3.5±0.1μm |
برجسته | ماژول دوربین Mwir خنک شده,ماژول دوربین Mwir تصویربرداری گاز,ماژول دوربین Mwir تصویربرداری گاز نوری |

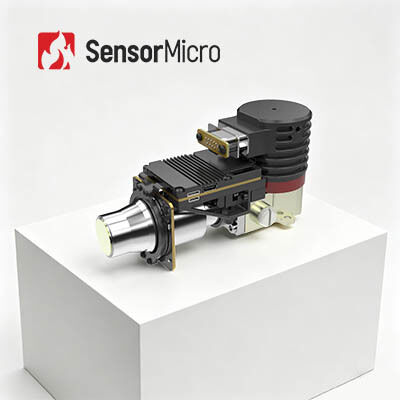

ماژول حرارتی تصویربرداری گاز نوری 320x256 30μM MWIR برای مشاهده نشت گاز
ماژول AD خنک شده EYAS330G بر اساس آشکارساز مادون قرمز خنک شده C330M-G توسعه یافته و مجهز به مدار پردازش سیگنال با کارایی بالا است.این یک شتاب دهنده برای مشتریانی است که در شروع یکپارچه سازی سریع سیستم تصویربرداری گاز نوری مشکل دارند.با استفاده از فناوری مادون قرمز، نشت ترکیبات آلی فرار نامرئی (VOCs) را می توان به سرعت و به طور موثر تشخیص داد تا ایمنی در تولید، حمل و نقل و فرآوری شرکت های پتروشیمی تضمین شود.
کوتاه کردن چرخه توسعه
• مدارهای پردازش سیگنال با کارایی بالا را برای تحقق تبدیل سیگنال آنالوگ به سیگنال دیجیتال اتخاذ کنید.
• پشتیبانی از منبع تغذیه 12 ولت برای صدور گواهینامه ضد انفجار
ادغام آسان و سریع
• خروجی رابط دوربین 16 بیتی داده RAW، کنترل پورت سریال
• ساختار یکپارچه که دارای ابعاد منسجم با آشکارساز است
مدل | EYAS330G | EYAS330G2 |
کارایی | ||
وضوح | 320×256 | |
اندازه پیکسل | 30 میکرومتر | |
کرایو کولر | RS058 | RS058I |
محدوده طیفی | 3.2μm±0.1μm~3.5μm±0.1μm | |
زمان خنک شدن (25℃) | ≤6 دقیقه 30 ثانیه | ≤7 دقیقه |
NETD معمولی | 10mK (F1.5) | |
حالت کار | ||
نرخ فریم | 1 ~ 200 هرتز (قابل تنظیم) | |
حالت کار | عکس فوری;حالت یکپارچه سازی ITR؛حالت ویندوز؛ضد شکوفه | |
مشخصات برق | ||
رابط خارجی استاندارد | QSH 60 پین | |
ویدیو دیجیتال | خروجی پیوند دوربین: داده خام 16 بیتی | |
همگام سازی خارجی | CC1: همگام سازی خارجی قاب INT CC2: MC External Sync |
|
ارتباط | پورت سریال Cameralink: TFG+/-، TC+/-، 9600bps | |
منبع تغذیه | پنل تصویربرداری کانال 1: 5 ولت کرایو کولر کانال 1: 24 ولت |
پنل تصویربرداری کانال 1: 5 ولت کرایو کولر کانال 1: 12 ولت |
مصرف برق پایدار | 7 وات | |
اندازه (میلی متر) | 142×58.5×71 | |
وزن | ≤680 گرم | |
دمای کاری | -40 درجه سانتیگراد ~ 60 درجه سانتیگراد |
ماژول AD خنکشده EYAS330G برای تجسم VOCهای نامرئی (ترکیبات آلی فرار) و تشخیص نشت گاز مانند: متان، اتان، پروپان، بوتان، پنتان، هگزان، هپتان، اکتان، اتیلن، پروپیلن، ایزوپرن، متانول، E، استفاده میشود. بوتانون، بنزن، تولوئن، زایلن، اتیل بنزن و غیره
1. تصویربرداری حرارتی مادون قرمز چیست؟
در طبیعت، تمام اجسامی که دمای آنها بالاتر از صفر مطلق (- 273 ℃) است، می توانند پرتوهای فروسرخ بتابانند.با استفاده از ردیاب دوربین مادون قرمز برای اندازه گیری اختلاف دمای تابش مادون قرمز بین خود هدف و پس زمینه، می توانید تصاویر مادون قرمز مختلفی را دریافت کنید که به آنها تصاویر حرارتی نیز می گویند.
2. آشکارسازهای مادون قرمز چگونه کار می کنند؟
تشعشعات مادون قرمزی که از هدف ساطع می شود وارد محدوده حسگر آشکارساز حرارتی می شود، سپس آشکارساز مادون قرمز سیگنال تشعشع با شدت های مختلف را به سیگنال الکتریکی مربوطه تبدیل می کند و سپس از طریق تقویت و پردازش تصویری، تصویر مادون قرمز را تشکیل می دهد که می تواند توسط دستگاه مشاهده شود. چشم غیر مسلح.
3. مزایای آشکارسازهای مادون قرمز خنک شده چیست؟
آشکارساز صفحه کانونی مادون قرمز خنک شده در دمای پایینی کار می کند که توسط یک خنک کننده دوار آشکارساز (ddc) ارائه می شود.حساسیت بالایی دارد و می تواند تفاوت دماهای ظریف تری را نسبت به آشکارساز مادون قرمز خنک نشده تشخیص دهد.این می تواند اشیاء را در یک برد بسیار طولانی که بیش از ده کیلومتر دورتر است، شناسایی، شناسایی و تشخیص دهد.ساختار آشکارساز خنک شده بسیار پیچیده است که منجر به هزینه نسبتاً بالایی نسبت به آشکارساز خنک نشده می شود.
