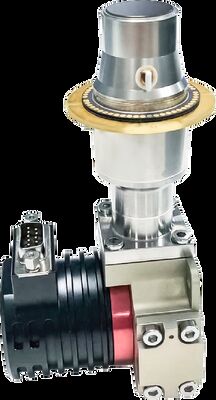

سنسور تصویربرداری حرارتی خنک کننده MWIR 320x256 با کولر استرلینگ روتاری

320x256 30μM MWIR حسگر حرارتی خنک‌شده برای تجسم نشت گاز

آشکارساز مادون قرمز خنک شده C330M-G به ویژه برای تشخیص نشت گاز VOCs با عملکرد تبدیل تابش مادون قرمز هدف با طول موج 3.2 تا 3.5 میکرومتر به سیگنال الکتریکی توسعه یافته است.رابط مکانیکی خارجی، رابط نوری و رابط الکترونیکی آن معمولاً مورد استفاده قرار می گیرد و قابل گسترش است.C330M-G می تواند به طور گسترده ای در نظارت بر محیط جوی و تشخیص نشت گاز، تخلیه آلاینده ها، تشخیص گاز شیمیایی در کارخانه ها و پالایشگاه های پتروشیمی استفاده شود.

تصویربرداری گاز نوری
• تشخیص غیر تماسی برد بلند
• تشخیص نشت گاز کارآمد، ایمن و وسیع

حساسیت بالا
• آشکارساز فروسرخ خنک شده با حساسیت بالا، در کاربرد غلظت گاز کم و جریان آهسته گاز بسیار کارآمد است
• تشخیص نشت موثر شامل آلکان ها، آلکن ها، الکل ها، بنزن ها، کتون ها و سایر گازها

برای نیازهای کاربران طراحی شده است
• پشتیبانی از منبع تغذیه 12 ولت برای صدور گواهینامه ضد انفجار
• خنک کننده های مختلف برای وزن سبک، قدرت کم، عمر طولانی و قابلیت اطمینان بالا موجود است
• محدوده طیفی قابل تنظیم: 3μm~5μm MWIR (برای انواع تشخیص گاز بیشتر: CO، CO2 و غیره)

آشکارساز تصویربرداری حرارتی MWIR با تشخیص نشت گاز C330M-G برای مشتریانی که توانایی توسعه قوی دارند استفاده می شود.با ادغام این حسگر حرارتی خنک‌شده، VOCهای نامرئی (ترکیبات آلی فرار) را می‌توان شناسایی و تجسم کرد تا از آسیب بیشتر جلوگیری شود.این گازها عبارتند از: متان، اتان، پروپان، بوتان، پنتان، هگزان، هپتان، اکتان، اتیلن، پروپیلن، ایزوپرن، متانول، اتانول، بوتانون، بنزن، تولوئن، زایلن، اتیل بنزن و غیره.

1. میکروبولومتر آرایه صفحه کانونی خنک نشده چگونه کار می کند؟

با استفاده از اصل اثر حرارتی تابشی مادون قرمز، آشکارساز مادون قرمز خنک نشده انرژی تابش مادون قرمز را با مواد جذب مادون قرمز به انرژی گرمایی تبدیل می کند، به طوری که دمای مواد حساس افزایش می یابد.سپس، پارامتر فیزیکی خاصی از ماده حساس بر این اساس تغییر می‌کند و از طریق مکانیسم تبدیل خاصی که برای تشخیص جسم طراحی شده است، به سیگنال الکتریکی یا سیگنال نور مرئی تبدیل می‌شود.

2. مزیت آشکارساز مادون قرمز خنک نشده چیست؟

آشکارساز صفحه کانونی مادون قرمز خنک نشده نیازی به دستگاه مجتمع کولر دیوار (IDCA) ندارد و می تواند در دمای اتاق کار کند.دارای مزایای شروع سریع، مصرف برق کم، اندازه کوچک، وزن سبک، عمر طولانی، هزینه کم و غیره است.اگرچه حساسیت آشکارساز صفحه کانونی مادون قرمز خنک نشده به خوبی آشکارسازهای فروسرخ خنک‌شده نیست، پس از سال‌ها توسعه، عملکرد هزینه آن آشکارا بهتر از آشکارساز خنک‌شده است که چشم‌انداز کاربرد گسترده‌تری دارد.
