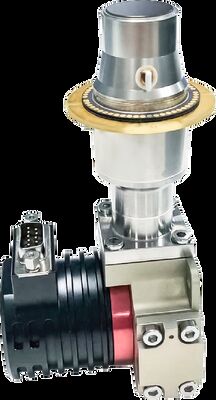

سنسور تصویربرداری حرارتی خنک‌شده 30 میکرومتری MWIR 320x256 برای تشخیص نشت گاز

محل منبع ووهان، استان هوبی، چین
نام تجاری GST
گواهی ISO9001:2015; RoHS; Reach
شماره مدل C330M-G
مقدار حداقل تعداد سفارش 1 قطعه
قیمت Negotiable
شرایط پرداخت L/C، T/T

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
عملکرد تشخیص نشت گاز کریو کولر RS058/RS058I/LS734
وضوح آشکارساز 320x256 اندازه پیکسل 30 میکرومتر
NETD ≤15mK محدوده طیفی 3.2±0.1~3.5±0.1μm
برجسته

سنسور تصویربرداری حرارتی خنک‌شده 30 میلی متری

,

سنسور تصویربرداری حرارتی MWIR 320x256

پیام بگذارید
توضیحات محصول

سنسور تصویربرداری حرارتی خنک‌شده 320x256 MWIR 30μM برای مشاهده نشت گاز



توضیحات محصول



آشکارساز مادون قرمز خنک شده C330M-G به ویژه برای تشخیص نشت گاز VOCs با عملکرد تبدیل تابش مادون قرمز هدف با طول موج 3.2 تا 3.5 میکرومتر به سیگنال الکتریکی توسعه یافته است.رابط مکانیکی خارجی، رابط نوری و رابط الکترونیکی آن معمولاً مورد استفاده قرار می گیرد و قابل گسترش است.C330M-G می تواند به طور گسترده ای در نظارت بر محیط جوی و تشخیص نشت گاز، تخلیه آلاینده ها، تشخیص گاز شیمیایی در کارخانه ها و پالایشگاه های پتروشیمی استفاده شود.



ویژگی های اصلی



تصویربرداری گاز نوری
• تشخیص غیر تماسی برد بلند
• تشخیص نشت گاز کارآمد، ایمن و وسیع

حساسیت بالا
• آشکارساز فروسرخ خنک شده با حساسیت بالا، در کاربرد غلظت گاز کم و جریان آهسته گاز بسیار کارآمد است
• تشخیص نشت موثر شامل آلکان ها، آلکن ها، الکل ها، بنزن ها، کتون ها و سایر گازها

برای نیازهای کاربران طراحی شده است
• پشتیبانی از منبع تغذیه 12 ولت برای صدور گواهینامه ضد انفجار
• خنک کننده های مختلف برای وزن سبک، قدرت کم، عمر طولانی و قابلیت اطمینان بالا موجود است
• محدوده طیفی قابل تنظیم: 3μm~5μm MWIR (برای انواع تشخیص گاز بیشتر: CO، CO2 و غیره)



مشخصات محصول



مدل C330M-G
مواد حساس HgCdTe/MCT
وضوح 320×256
اندازه پیکسل 30 میکرومتر
محدوده طیفی 3.2μm±0.1μm~3.5μm±0.1μm (محدوده قابل تنظیم: 3μm~5μm)
حالت کار عکس فوری;حالت یکپارچه سازی ITR؛حالت ویندوز؛ضد شکوفه
ظرفیت شارژ 36Me-/12Me-
محدوده دینامیکی ≥80dB
تعداد خروجی 1 یا 4؛حداکثر 6.6 مگاهرتز در هر خروجی
NETD معمولی 10mK (F1.5)
نرخ پیکسل موثر ≥99.5٪
پاسخ غیر یکنواخت ≤8٪
کرایو کولر RS058 RS058I LS734
نوع کولر کولر استرلینگ روتاری انتگرال کولر استرلینگ روتاری انتگرال کولر استرلینگ روتاری خطی
مصرف برق پایدار ≤7 وات ≤7 وات ≤10 وات
حداکثرمصرف برق ≤15 وات ≤15 وات ≤45 وات
منبع تغذیه 24 ولت DC 12 ولت DC 24 ولت DC
زمان خنک شدن ≤6 دقیقه 30 ثانیه ≤7 دقیقه ≤5 دقیقه
اندازه (میلی متر) 142x58.5x71 142×58.5×71 کمپرسور Φ46×122
Dewar Φ40×114
وزن ≤600 گرم ≤600 گرم ≤1.2 کیلوگرم
دمای کاری -45 درجه سانتی گراد ~ +71 درجه سانتی گراد



کاربردهای صنعتی



آشکارساز تصویربرداری حرارتی MWIR با تشخیص نشت گاز C330M-G برای مشتریانی که توانایی توسعه قوی دارند استفاده می شود.با ادغام این حسگر حرارتی خنک‌شده، VOCهای نامرئی (ترکیبات آلی فرار) را می‌توان شناسایی و تجسم کرد تا از آسیب بیشتر جلوگیری شود.این گازها عبارتند از: متان، اتان، پروپان، بوتان، پنتان، هگزان، هپتان، اکتان، اتیلن، پروپیلن، ایزوپرن، متانول، اتانول، بوتانون، بنزن، تولوئن، زایلن، اتیل بنزن و غیره.



نمایشگاه ها



سنسور تصویربرداری حرارتی خنک‌شده 30 میکرومتری MWIR 320x256 برای تشخیص نشت گاز 0



سوالات متداول



1. تصویربرداری حرارتی مادون قرمز چیست؟

در طبیعت، تمام اجسامی که دمای آنها بالاتر از صفر مطلق (- 273 ℃) است، می توانند پرتوهای فروسرخ بتابانند.با استفاده از ردیاب دوربین مادون قرمز برای اندازه گیری اختلاف دمای تابش مادون قرمز بین خود هدف و پس زمینه، می توانید تصاویر مادون قرمز مختلفی را دریافت کنید که به آنها تصاویر حرارتی نیز می گویند.



2. آشکارسازهای مادون قرمز چگونه کار می کنند؟

تشعشعات مادون قرمزی که از هدف ساطع می شود وارد محدوده حسگر آشکارساز حرارتی می شود، سپس آشکارساز مادون قرمز سیگنال تشعشع با شدت های مختلف را به سیگنال الکتریکی مربوطه تبدیل می کند و سپس از طریق تقویت و پردازش تصویری، تصویر مادون قرمز را تشکیل می دهد که می تواند توسط دستگاه مشاهده شود. چشم غیر مسلح.



3. مزایای آشکارسازهای مادون قرمز خنک شده چیست؟

آشکارساز صفحه کانونی مادون قرمز خنک شده در دمای پایینی کار می کند که توسط یک خنک کننده دوار آشکارساز (ddc) ارائه می شود.حساسیت بالایی دارد و می تواند تفاوت دماهای ظریف تری را نسبت به آشکارساز مادون قرمز خنک نشده تشخیص دهد.این می تواند اشیاء را در یک برد بسیار طولانی که بیش از ده کیلومتر دورتر است، شناسایی، شناسایی و تشخیص دهد.ساختار آشکارساز خنک شده بسیار پیچیده است که منجر به هزینه نسبتاً بالایی نسبت به آشکارساز خنک نشده می شود.
