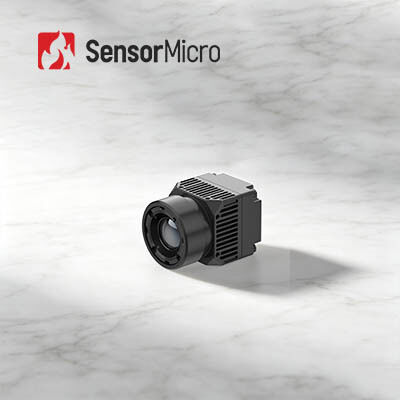

ماژول دوربین حرارتی بدون خنک کننده با وضوح 640 × 512 با دقت ± 0.5 °C و 8μm Pixel Pitch برای غربالگری دمای بدن
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iHA608W |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640 × 512 | مصرف برق | 0.6 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 8 میکرومتر |
| NETD معمولی | ≤30mK | نرخ فریم | 25 هرتز |
| برجسته کردن | ماژول دوربین حرارتی 384x288,ماژول دوربین حرارتی غیر خنک 17um,دوربین حرارتی بدون خنک کننده برای غربالگری دمای بدن |
||
توضیحات محصول
ماژول دوربین حرارتی بدون خنک کننده برای غربالگری دمای بدن 640×512/8 میکرومتر
مرور کلی محصول
ماژول حرارتی iHA608W به طور ویژه برای اندازه گیری دمای بدن و تشخیص پزشکی توسعه یافته است. این راه حل پیشرفته تصویربرداری حرارتی داده های دما و توزیع حرارت را ثبت می کند تا تشخیص زودهنگام بیماری بدون تابش و غیرتهاجمی و غربالگری دمای بدن در مقیاس بزرگ از راه دور را امکان پذیر سازد.
این ماژول یک آشکارساز مادون قرمز ApexCore 640×512/8 میکرومتر، لنز اپتیکال دقیق و SDK جامع را برای اندازه گیری دما با دقت تا ±0.5 درجه سانتیگراد ادغام می کند.
ویژگی های اصلی
- اندازه گیری دقیق، تصویربرداری حرارتی دقیق - به طور خاص برای اندازه گیری دمای بدن بدون تماس با دقت تا ±0.5 درجه سانتیگراد طراحی شده است. لنز اپتیکال درجه پزشکی و الگوریتم های پردازش تصویر اختصاصی پزشکی، تصویربرداری واضحی را ارائه می دهند.
- طراحی فشرده، ادغام سبک وزن - با استفاده از آشکارساز مادون قرمز 8 میکرومتری ApexCore با فاصله پیکسل کوچک برای فرم فاکتور فشرده. ابعاد به کوچکی 21×21×31.5 میلی متر و وزن به سبکی 25±2 گرم، ایده آل برای ادغام در دستگاه های فشرده.
- ادغام سریع، توسعه آسان - رابط های استاندارد Type-C + USB 2.0 برای ادغام سیستم ساده شده. SDK های ویندوز، اندروید و لینوکس را برای کاهش موانع توسعه ارائه می دهد.
مشخصات محصول
| مدل | iHA608W |
| شاخص های آشکارساز IR | |
| ماده حساس | VOx |
| وضوح | 640×512 |
| اندازه پیکسل | 8 میکرومتر |
| پاسخ طیفی | 8 میکرومتر ~ 14 میکرومتر |
| NETD معمول | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25 هرتز |
| زمان راه اندازی | ≤6 ثانیه |
| ویدئوی دیجیتال | RAW/YUV/TMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | پزشکی/رنگ کاذب |
| نرم افزار کامپیوتر | |
| نرم افزار کامپیوتر | کنترل ماژول و نمایش ویدئو |
| اندازه گیری دما | |
| دمای عملیاتی | 10 درجه سانتیگراد ~ +50 درجه سانتیگراد |
| محدوده اندازه گیری دما | 32 درجه سانتیگراد ~ +42 درجه سانتیگراد |
| دقت اندازه گیری دما | ≤±0.5 درجه سانتیگراد (پس از 2 دقیقه گرم شدن، دمای محیط 23±3 درجه سانتیگراد، هدف 32-42 درجه سانتیگراد) |
| فاصله اندازه گیری | 0.5 متر تا 5 متر؛ از اندازه گیری دما در فواصل متعدد از طریق SDK پشتیبانی می کند |
| SDK | پشتیبانی از SDK ویندوز/اندروید/لینوکس، تحقق تجزیه و تحلیل جریان ویدئو، کنترل ماژول، اندازه گیری دمای آرایه جامع، تصویربرداری دما، تنظیم پنجره دما، ادغام چندگانه |
| الکتریکی | |
| رابط خارجی استاندارد | USB (Type-C) |
| رابط ارتباطی | USB |
| رابط ویدئوی دیجیتال | USB2.0 |
| ولتاژ تغذیه | 5 ولت ±0.5 |
| مصرف برق معمول | 0.6 وات |
| لنز اپتیکال | |
| فاصله کانونی | 4 میلی متر |
| نوع لنز | فوکوس ثابت آترمال |
| F/# | 1 |
| FOV (افقی × عمودی) | 69.2 درجه × 55.4 درجه |
| مکانیکی | |
| اندازه (شامل لنز) | 21 میلی متر × 21 میلی متر × 31.5 میلی متر (شامل لنز 4 میلی متری) |
| وزن (شامل لنز) | 25 گرم ±2 (شامل لنز 4 میلی متری) |
| سازگاری محیطی | |
| دمای عملیاتی | -10 درجه سانتیگراد ~ +50 درجه سانتیگراد |
| دمای ذخیره سازی | -45 درجه سانتیگراد ~ +85 درجه سانتیگراد |
| رطوبت | 5% تا 95%، بدون میعان |
| لرزش | 5.35grms، لرزش تصادفی، 3 محور |
| ضربه | موج نیم سینوسی، 40 گرم/11 میلی ثانیه، جهت ضربه، 3 محور، 6 جهت |
| ESD | 6 کیلو ولت تخلیه تماسی؛ 8 کیلو ولت تخلیه هوایی |
| گواهینامه | |
| گواهینامه محیطی | ROHS2.0/REACH |
کاربردهای صنعتی
انتظار می رود ماژول حرارتی iHA608W به طور گسترده در زمینه های غربالگری بیماری، فیزیوتراپی طب سنتی چینی، معاینه سلامتی، توانبخشی و کاربردهای پزشکی مرتبط مورد استفاده قرار گیرد.
قابلیت تولید
فناوری های آشکارساز مادون قرمز داخلی
- آشکارسازهای مادون قرمز بدون خنک کننده VOx 8 اینچی 0.11 میکرومتر
- آشکارسازهای مادون قرمز خنک شونده MCT 8 اینچی 0.5 میکرومتر
- آشکارسازهای مادون قرمز خنک شونده T2SL 8 اینچی 0.5 میکرومتر
ظرفیت تولید و مزایا
- 6 میلیون آشکارساز مادون قرمز خود توسعه یافته در سال
- کارخانه تولید نیمه هادی 30,000 متر مربع
- 20,000 متر مربع فضای اتاق تمیز
سوالات متداول
چگونه وضوح آشکارساز مادون قرمز مناسب را انتخاب کنیم؟
این بستگی به نیازها و کاربردهای واقعی محصولات شما دارد و قیمت نیز عاملی است که باید در نظر گرفته شود. اگر الزامات کیفیت تصویر بالا نباشد، می توانید آشکارسازهای مادون قرمز با وضوح پایین تر مانند 120x90، 256x192 یا 400x300 را انتخاب کنید. اگر برای اهداف خاصی مانند نظارت از راه دور به تصاویر بسیار واضح نیاز دارید، می توانید آشکارسازهای مادون قرمز با وضوح بالا 1280x1024 را انتخاب کنید.
چگونه رنگ کاذب مناسب را برای تصویربرداری حرارتی انتخاب کنیم؟
- خاکستری سفید برای اهداف با اختلاف دمای کم مناسب تر است
- قرمز و آبی برای صحنه هایی که نیاز به شناسایی نقاط مشکل دار دارند مناسب تر است
- آهن قرمز پالت رنگ استاندارد برای صنعت برق است
چگونه یک لنز دوربین حرارتی مادون قرمز مناسب انتخاب کنیم؟
- لنز استاندارد - مناسب برای اهداف معمولی در فواصل مناسب
- لنز تله فوتو - مناسب برای اهداف نسبتاً کوچک که نیاز به مشاهده از فواصل دور دارند
- لنز زاویه باز - برای دیدن جزئیات بیشتر اشیاء در فواصل نزدیک بهتر است
- لنز ماکرو - برای مشاهده اهداف بسیار کوچک در فواصل نزدیک، مانند مدارهای تراشه
