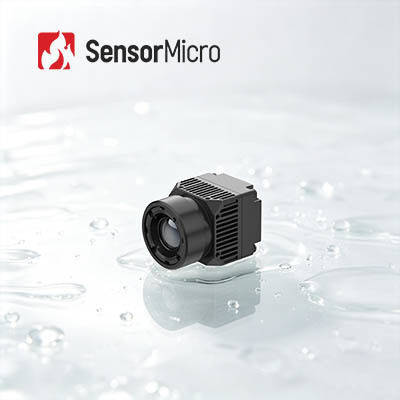

ماژول حرارتی خنک‌نشونده LWIR با رزولوشن ۵۱۲×۶۴۰ و گام پیکسلی ۸ میکرومتر برای غربالگری تصاویر حرارتی پزشکی

  • LWIR Uncooled Thermal Module with 640x512 Resolution and 8μm Pixel Pitch for Medical Thermal Image Screening
محل منبع چین
نام تجاری SensorMicro
گواهی RoHS2.0; Reach
شماره مدل iHA608W
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
قطعنامه 640x512 مصرف برق 0.6 وات
محدوده طیفی 8 تا 14 میکرومتر Pixel Pitch 8 میکرومتر
NETD معمولی ≤30mK نرخ فریم 25 هرتز
برجسته کردن

ماژول حرارتی بدون خنک کننده LWIR پزشکی

,

ماژول حرارتی خنک نشده 384x288

,

ماژول دوربین تصویر حرارتی 17UM
پیام بگذارید
توضیحات محصول
ماژول حرارتی غیرسردشونده LWIR با رزولوشن ۶۴۰×۵۱۲ و اندازه پیکسل ۸ میکرومتر برای غربالگری تصویربرداری حرارتی پزشکی
ماژول حرارتی غیرسردشونده LWIR با رزولوشن ۶۴۰×۵۱۲ و اندازه پیکسل ۸ میکرومتر برای غربالگری تصویر حرارتی پزشکی
توضیحات محصول
به دنبال یک هسته دوربین مادون قرمز غیرسردشونده با عملکرد بالا برای اندازه‌گیری دمای پزشکی هستید؟ مدل iHA608W از آشکارساز مادون قرمز ApexCore با وضوح ۶۴۰×۵۱۲ و اندازه پیکسل ۸ میکرومتر بهره می‌برد که به‌طور اختصاصی برای سنجش بدون تماس دمای بدن با دقت اندازه‌گیری ۰.۵± درجه طراحی شده است. الگوریتم‌های سفارشی پردازش تصویر پزشکی، تصاویری حرارتی با جزئیات دقیق ارائه داده، توزیع دما را به‌صورت دقیق نقشه‌برداری کرده و داده‌های اندازه‌گیری دمای پایداری را ارائه می‌دهند. اندازه پیکسل ۸ میکرومتری آن ابعاد کلی و وزن را کاهش می‌دهد. این هسته حرارتی مجهز به درگاه ویدیویی Type-C و درگاه ارتباطی USB2.0، از یکپارچه‌سازی آسان و بدون دردسر پشتیبانی می‌کند. کاربردهای رایج شامل تجهیزات تشخیص پزشکی، ایستگاه‌های غربالگری سلامت در اماکن عمومی و بررسی دمای بدن دام است.
ویژگی‌های اصلی
  • اندازه‌گیری دما با دقت بالا و تصویربرداری حرارتی شفاف
    • طراحی اختصاصی برای اندازه‌گیری بدون تماس دمای بدن انسان، با دقت تا ۰.۵± درجه سانتی‌گراد
    • لنز اپتیکال با کیفیت پزشکی همراه با الگوریتم‌های تخصصی پزشکی برای ارائه تصاویر حرارتی واضح
  • هسته حرارتی توکار با ابعاد کوچک و وزن سبک
    • حسگر مادون قرمز ۸ میکرومتری ApexCore امکان طراحی مکانیکی مینیاتوری را فراهم می‌کند
    • ابعاد ۲۱×۲۱×۳۱.۵ میلی‌متر، وزن ۲±۲۵ گرم، جای‌گیری آسان در دستگاه‌های پزشکی مینیاتوری
  • یکپارچه‌سازی آسان و SDK چندپلتفرمی
    • رابط‌های آماده به کار Type-C و USB 2.0 جهت تسریع در استقرار سیستم
    • پشتیبانی کامل از SDK در ویندوز، اندروید و لینوکس، جهت کاهش دشواری توسعه مهندسی
مشخصات محصول
مدل iHA608W
شاخص‌های آشکارساز مادون قرمز
ماده حساس VOx
رزولوشن ۶۴۰×۵۱۲
اندازه پیکسل ۸ میکرومتر
پاسخ طیفی ۸ تا ۱۴ میکرومتر
NETD معمول ≤30mK
پردازش تصویر
نرخ فریم دیجیتال ۲۵ هرتز
زمان راه‌اندازی ≤6 ثانیه
ویدئوی دیجیتال RAW/YUV/TMP
الگوریتم تصویر NUC/3DNR/DNS/DRC/EE
نمایش تصویر پزشکی / رنگ کاذب
نرم‌افزار رایانه
نرم‌افزار کامپیوتر کنترل ماژول و نمایش ویدیو
اندازه‌گیری دما
دمای کاری ۱۰℃~+۵۰℃
محدوده اندازه‌گیری دما ۳۲℃~+۴۲℃
دقت اندازه‌گیری دما ≤±0.5℃ (پس از ۲ دقیقه گرم‌شدن اولیه، دمای محیط ۲۳±۳ درجه سانتی‌گراد، دمای هدف ۳۲ تا ۴۲ درجه سانتی‌گراد)
فاصله اندازه‌گیری ۰.۵ تا ۵ متر؛ پشتیبانی از اندازه‌گیری دما در فواصل چندگانه از طریق SDK
SDK پشتیبانی از SDK برای ویندوز/اندروید/لینوکس، تحقق تحلیل جریان ویدیو، کنترل ماژول، اندازه‌گیری جامع آرایه دمایی، تصویربرداری حرارتی، تنظیم پنجره دمایی، ادغام و یکپارچه‌سازی چندگانه
مشخصات الکتریکی
رابط خارجی استاندارد USB(TYPE-C)
رابط ارتباطی USB
رابط ویدیوی دیجیتال USB2.0
ولتاژ منبع تغذیه 5V±0.5
توان مصرفی معمول ۰.۶ وات
لنز اپتیکال
فاصله کانونی ۴ میلی‌متر
نوع لنز فوکوس ثابت آترمال
F/# ۱
FOV (افقی × عمودی) ۶۹.۲°×۵۵.۴°
مشخصات مکانیکی
ابعاد (شامل لنز) ۲۱ میلی‌متر × ۲۱ میلی‌متر × ۳۱.۵ میلی‌متر (شامل لنز ۴ میلی‌متری)
وزن (شامل لنز) ۲۵±۲ گرم (شامل لنز ۴ میلی‌متری)
سازگاری محیطی
دمای کاری -۱۰℃~+۵۰℃
دمای نگهداری -۴۵℃~+۸۵℃
رطوبت ۵٪ تا ۹۵٪، بدون میعان
لرزش 5.35grms، لرزش تصادفی، ۳ محوره
ضربه موج نیم‌سینوسی، 40g/11ms، جهت ضربه: ۳ محور، ۶ جهت
ESD (تخلیه الکترواستاتیک) تخلیه تماسی ۶ کیلوولت؛ تخلیه در هوا ۸ کیلوولت
گواهی‌نامه‌ها
گواهی زیست‌محیطی ROHS2.0/REACH
کاربردهای صنعتی
انتظار می‌رود ماژول حرارتی iHA608W در حال حاضر و در آینده به‌طور گسترده در زمینه‌های غربالگری بیماری‌ها، فیزیوتراپی طب سنتی چینی، معاینات سلامت، توانبخشی و غیره مورد استفاده قرار گیرد.
مزایای ما
  • سبد محصولات متنوع
  • تخصص فنی عمیق
  • اعتبارسنجی دقیق قابلیت اطمینان، تضمین‌کننده کیفیت محصول است
  • تمرکز بر نوآوری و پیاده‌سازی کاربردی در حوزه سنجش مادون قرمز
  • پشتیبانی فنی حرفه‌ای و خدمات توسعه مشترک
پرسش‌های متداول
۱. تفاوت بین آشکارسازهای مادون قرمز سردشونده و غیرسردشونده چیست؟
در حال حاضر دو نوع حسگر تصویربرداری حرارتی مادون قرمز در بازار وجود دارد: سردشونده و غیرسردشونده.

آشکارساز مادون قرمز غیرسردشونده در دمای محیط کار می‌کند. این آشکارساز بر پایه صنعت نیمه‌هادی ساخته شده و بنابراین معمولاً در تیراژ بالا، با ابعاد کوچک و هزینه پایین قابل تولید است. آشکارسازهای مادون قرمز غیرسردشونده به‌طور گسترده در دستگاه‌های قابل حمل، دستی و موبایل استفاده می‌شوند.

آشکارسازهای مادون قرمز سردشونده در واحدی بسته‌بندی می‌شوند که آن‌ها را در دمای بسیار پایینی نگه می‌دارد و نیازمند یک خنک‌کننده کرایوژنیک هستند. آن‌ها بسیار بزرگ‌تر، گران‌تر و نسبت به حسگرهای غیرسردشونده دارای قابلیت اطمینان کمتری هستند که این امر عمدتاً به دلیل سیستم‌های سرمایشی پیچیده‌ای است که نیاز دارند. با این حال، سیستم‌های سردشونده فوق‌العاده حساس هستند و معمولاً با لنزهایی با فاصله کانونی بلند برای مأموریت‌های برد بلند کار می‌کنند.
۲. درباره آشکارساز مادون قرمز با بسته‌بندی در سطح ویفر (WLP)
بسته‌بندی در سطح ویفر، که به عنوان بسته‌بندی با اندازه در سطح ویفر نیز شناخته می‌شود، به بخش مهمی از فناوری بسته‌بندی پیشرفته در صنعت نیمه‌هادی تبدیل شده است. بسته‌بندی در سطح ویفر (WLP) فرآیند تکمیل بسته‌بندی در خلاء بالا مستقیماً بر روی کل ویفر MEMS و سپس خط‌اندازی و برش آن برای ساخت یک آشکارساز مادون قرمز تکی است. این فرآیند بیشتر یا تمام مراحل بسته‌بندی و تست را مستقیماً پیش از برش، بر روی ویفر آشکارساز مادون قرمز انجام می‌دهد.

این یک نوع بسته‌بندی بهبودیافته در مقیاس تراشه است که نیازهای مربوط به ابعاد کوچک، وزن سبک، قابلیت حمل، قیمت پایین و بازده تولید بالا را برآورده می‌سازد.
