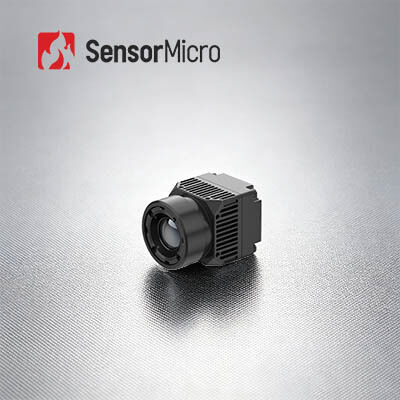

640x512 رزولوشن 8μm ماژول دوربین حرارتی بدون خنک کننده با دقت ± 0.5 °C برای تشخیص تب
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | RoHS2.0; Reach |
| شماره مدل | iHA608W |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | مصرف برق | 0.6 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 8 میکرومتر |
| NETD معمولی | ≤30mK | نرخ فریم | 25 هرتز |
| برجسته کردن | ماژول حرارتی غربالگری دمای بدن 17 میکرومتر,ماژول حرارتی بدون خنک کننده 384x288,دوربین حرارتی تشخیص تب 5 متر |
||
توضیحات محصول
ماژول حرارتی غربالگری دمای بدن، غیرسرد شونده، ۶۴۰×۵۱۲، ۸ میکرومتر
ماژول iHA608W دتکتور فروسرخ ApexCore با وضوح ۶۴۰×۵۱۲ و اندازه پیکسل ۸ میکرومتر را ادغام کرده است که اختصاصاً برای اندازهگیری غیرتماسی دمای بدن با دقت بالای ۰.۵± درجه سانتیگراد طراحی شده است. الگوریتمهای حرارتی پزشکی سفارشی، تصاویری حرارتی با وضوح بالا ارائه داده و توزیع دما را با نتایج اندازهگیری قابل اعتماد به تصویر میکشند. طراحی پیکسل ۸ میکرومتری باعث ابعاد کوچک و وزن سبک آن شده است. رابطهای ویدیویی Type-C و USB2.0 امکان ادغام سریع را فراهم میکنند. یک هسته سختافزاری ایدهآل برای تشخیص پزشکی، غربالگری سلامت و راهکارهای اندازهگیری دمای دام.
ماژول دوربین حرارتی iHA608W را میتوان به سرعت در دستگاههای مختلف تصویربرداری حرارتی پزشکی ادغام کرد و انتظار میرود در حال حاضر و آینده به طور گسترده در زمینههای غربالگری بیماریها، فیزیوتراپی طب سنتی چینی، چکاپ سلامت، توانبخشی و غیره مورد استفاده قرار گیرد.
ویژگیهای اصلی
- خوانشهای دقیق و کیفیت حرارتی عالی
- بهینهسازی شده برای اندازهگیری غیرتماسی دمای بدن؛ دقت: ۰.۵± درجه سانتیگراد
- لنز با استاندارد پزشکی و الگوریتمهای حرارتی پزشکی تصاویر حرارتی با جزئیات بالا تولید میکنند
- ردپای کوچک، ماژول توکار سبک
- دتکتور ۸ میکرومتری ApexCore از ساختار مکانیکی فشرده پشتیبانی میکند
- ابعاد ۲۱×۲۱×۳۱.۵ میلیمتر، وزن تنها ۲±۲۵ گرم برای تعبیه در دستگاههای فشرده
- ادغام سریع و توسعه انعطافپذیر
- رابطهای استاندارد Type-C + USB2.0 برای اتصال ساده به سیستم
- ارائه SDK برای Windows / Android / Linux جهت کاهش زحمت توسعه
مشخصات محصول
| مدل | iHA608W |
|---|---|
| شاخصهای دتکتور IR | |
| ماده حساس | اکسید وانادیوم (VOx) |
| وضوح تصویر | ۶۴۰×۵۱۲ |
| اندازه پیکسل | ۸ میکرومتر |
| پاسخ طیفی | ۸ تا ۱۴ میکرومتر |
| مقدار معمول NETD | کمتر یا مساوی ۳۰ میلیکلوین (mK) |
| پردازش تصویر | |
| نرخ فریم دیجیتال | ۲۵ هرتز |
| زمان راهاندازی | کمتر یا مساوی ۶ ثانیه |
| ویدئوی دیجیتال | RAW/YUV/TMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | پزشکی/شبهرنگ (پالت کاذب) |
| نرمافزار رایانه | |
| نرمافزار کامپیوتر | کنترل ماژول و نمایش ویدیو |
| اندازهگیری دما | |
| دمای کاری | ۱۰+ تا ۵۰+ درجه سانتیگراد |
| محدوده اندازهگیری دما | ۳۲+ تا ۴۲+ درجه سانتیگراد |
| دقت اندازهگیری دما | کوچکتر یا مساوی ۰.۵± درجه سانتیگراد (پس از ۲ دقیقه گرم شدن، دمای محیط ۳±۲۳ درجه سانتیگراد، هدف ۴۲-۳۲ درجه سانتیگراد) |
| فاصله اندازهگیری | ۰.۵ تا ۵ متر؛ پشتیبانی از اندازهگیری دما در فواصل چندگانه از طریق SDK |
| SDK | پشتیبانی از SDK برای ویندوز/اندروید/لینوکس، تحقق تحلیل جریان ویدیو، کنترل ماژول، اندازهگیری جامع دمای آرایه، تصویربرداری حرارتی، تنظیم پنجره دما، ادغام چندگانه |
| الکتریکی | |
| رابط خارجی استاندارد | USB (TYPE-C) |
| رابط ارتباطی | USB |
| رابط ویدیوی دیجیتال | USB2.0 |
| ولتاژ تغذیه | ۵ ولت با تلورانس ۰.۵ |
| توان مصرفی معمول | ۰.۶ وات |
| لنز اپتیکال | |
| فاصله کانونی | ۴ میلیمتر |
| نوع لنز | فوکوس ثابت غیرحرارتی (آترمال) |
| F/# | ۱ |
| میدان دید (افقی×عمودی) | ۶۹.۲° × ۵۵.۴° |
| مکانیکی | |
| اندازه (شامل لنز) | ۲۱ میلیمتر × ۲۱ میلیمتر × ۳۱.۵ میلیمتر (شامل لنز ۴ میلیمتری) |
| وزن (شامل لنز) | ۲±۲۵ گرم (شامل لنز ۴ میلیمتری) |
| سازگاری با محیط زیست | |
| دمای کاری | ۱۰- تا ۵۰+ درجه سانتیگراد |
| دمای نگهداری | ۴۵- تا ۸۵+ درجه سانتیگراد |
| رطوبت | ۵٪ تا ۹۵٪، غیرمتراکم |
| لرزش | ۵.۳۵ گرم بر مجذور ثانیه (grms)، ارتعاش تصادفی، ۳ محوره |
| ضربه | موج نیمسینوسی، 40g/11ms، جهت ضربه: ۳ محور، ۶ جهت |
| تخلیه الکترواستاتیکی (ESD) | تخلیه تماسی ۶ کیلوولت؛ تخلیه هوایی ۸ کیلوولت |
| گواهینامهها | |
| گواهینامههای زیستمحیطی | ROHS2.0/REACH |
کاربردهای صنعتی
انتظار میرود ماژول حرارتی iHA608W در حال حاضر و آینده به طور گسترده در زمینههای غربالگری بیماریها، فیزیوتراپی طب سنتی چینی، چکاپ سلامت، توانبخشی و غیره مورد استفاده قرار گیرد.
خدمات استانداردسازیشده
- مستندات کامل: دفترچههای راهنمای محصول، راهنماهای راهاندازی و مراجع انتخاب محصول. شروع به کار بدون ابهام و حدس و گمان.
- کمک در توسعه و آزمایش: آزمایش یکپارچه نمونه، ارزیابی عملکرد و تأیید آسان پارامترها.
- ابزار پیشرفته توسعهدهندگان: بستههای SDK، رابطهای API، الگوریتمها و ابزارهای عیبیابی برای ادغام عمیق.
- پشتیبانی فنی از راه دور: پشتیبانی ۲۴ ساعته در ۷ روز هفته - پاسخگویی سریع و حل به موقع مسائل حیاتی.
- گارانتی: قطعات اصلی و رعایت دقیق فرایندها برای بازگرداندن عملکرد بهینهی محصول.
پرسشهای متداول
۱. تصویربرداری حرارتی فروسرخ چیست؟
تصویربرداری حرارتی فروسرخ نوعی روش است که از تابش فروسرخ و انرژی حرارتی برای جمعآوری اطلاعات درباره اجسام استفاده میکند. با توجه به تفاوت تابش بین جسم و محیط پسزمینه و تفاوت تابش هر بخش از خود جسم، تصویر حرارتی فروسرخ میتواند نوسانات تابشی هر بخش از صحنه را نشان دهد و بدین ترتیب ویژگیهای صحنه را به نمایش بگذارد.
۲. مزیت تصویربرداری حرارتی فروسرخ چیست؟
- دیدن در تاریکی مطلق
- شناسایی در شرایط استتار
- تشخیص در برد طولانی
- تشخیص توزیع گرما
- اندازهگیری غیرتماسی دما
- آگاهی از حضور افراد/محیط
- و موارد دیگر
۳. نکات کلیدی در انتخاب دتکتور فروسرخ / ماژول حرارتی برای کاربرد شما چیست؟
- وضوح دتکتور
- اندازه پیکسل
- مقدار NETD
- کیفیت تصویر
- گزینههای لنز
- توان مصرفی
- اندازه و وزن
- رابط مکانیکی و الکتریکی
- بودجه
