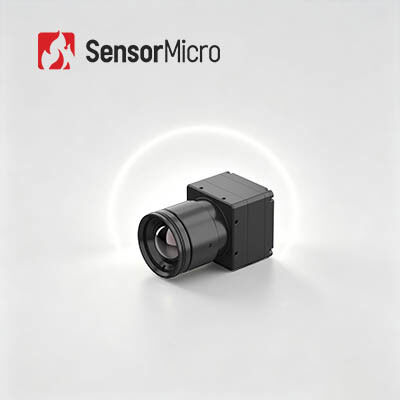

ماژول تصویربرداری حرارتی رادیومتریک LWIR VOx با رزولوشن 640x512/12 میکرومتر برای بینایی صنعتی
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN612RG2 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | مصرف برق | 0.65 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| NETD | ≤25mK/F1.0/25℃ | نرخ فریم | 25 هرتز / 30 هرتز |
| برجسته کردن | ماژول تصویربرداری حرارتی VOx,ماژول تصویربرداری حرارتی LWIR 12 میکرومتر,ماژول تصویربرداری حرارتی LWIR VOx |
||
توضیحات محصول
ماژول تصویربرداری حرارتی رادیومتری LWIR VOx 640x512/12μm برای بینایی صنعتی
بررسی اجمالی محصول
COIN612RG2 یک هسته دوربین اندازه‌گیری دمای مینی مادون قرمز با کارایی بالا است که برای کاربردهای صنعتی طراحی شده است. مجهز به آشکارساز ApexCore با وضوح بالا 640*512، تصویربرداری حرارتی فوق‌العاده شفاف با NETD≤25mK و اندازه‌گیری دقیق دما با دقت ±2°C یا ±2% ارائه می‌دهد. اندازه بسیار کوچک، طراحی سبک وزن و مصرف انرژی کم آن را برای تعبیه در دستگاه های هوشمند مختلف ایده آل کرده است. این ماژول با پشتیبانی از چندین رابط و لنزهای قابل تنظیم با حداقل مشکل توسعه ثانویه، برای ترموگرافی صنعتی، کنترل فرآیند و برنامه های تولید هوشمند عالی است.
ویژگی های اصلی
- عملکرد جامع:توسعه یافته با استفاده از آشکارساز مادون قرمز سطح ویفر ApexCore با NETD≤25mK
- پردازش تصویر پیشرفته:FPA پرکاربرد را با الگوریتم های پیشرفته برای بهبود کیفیت تصویر ترکیب می کند
- اندازه گیری دقیق دما:دقت تا 2± درجه سانتیگراد یا 2±٪، پشتیبانی از محدوده -20 درجه سانتیگراد تا 150 درجه سانتیگراد و 100 درجه سانتیگراد تا 550 درجه سانتیگراد با پسوندهای قابل تنظیم
- طراحی فشرده:ابعاد: 25.4*25.4*15.7 میلی متر وزن: 1±15 گرم
- مصرف برق کم:مصرف برق معمولی ≤0.65W
- تنظیمات چندگانه:لنزهای نوری اختیاری برای برآورده کردن نیازهای کاربردی مختلف
- رابط های انعطاف پذیر:از رابط های خروجی تصویر USB2.0/DVP/LVDS/BT.656 پشتیبانی می کند
- خروجی داده همه کاره:خروجی داده تصویر RAW/YUV/TMP با کنترل پورت سریال
مشخصات محصول
| مدل | COIN612RG2 |
|---|---|
| نشانگرهای آشکارسازهای IR |
مواد حساس:VOx رزولوشن:640*512 اندازه پیکسل:12 میکرومتر پاسخ طیفی:8μm ~ 14μm NETD معمولی:≤25mK/F1.0/25℃ |
| پردازش تصویر |
نرخ فریم دیجیتال:25/30 هرتز زمان راه اندازی:6 ثانیه ویدئوی آنالوگ:PAL/NTSC فیلم دیجیتال:RAW/YUV422/TMP الگوریتم های تصویر:تصحیح غیر یکنواختی (NUC)، کاهش نویز سه بعدی (3DNR)، سرکوب نویز دوبعدی (DNS)، فشرده سازی محدوده دینامیکی (DRC)، بهبود لبه (EE) نمایش تصویر:10 نوع (سفید داغ/گدازه/آهن قرمز/آهن داغ/پزشکی/منطقه قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| برقی |
رابط خارجی استاندارد:50 پین: DF40C-50DP-0.4V(51)، (HRS، مرد) برد گسترش USB:USB3.0/USB2.0/VPC/USB2.0&VPC رابط ارتباطی:TTL-232/USB2.0 رابط ویدئویی دیجیتال:DVP8/DVP16/USB2.0/BT.656/LVDS ولتاژ تغذیه:4.5 ~ 5.5 ولت مصرف برق معمولی:0.65 وات |
| اندازه گیری دما |
دمای عملیاتی:-10℃~+50℃ محدوده اندازه گیری دما:-20℃~150℃، 100℃~550℃؛ پشتیبانی از سفارشی سازی و گسترش دقت اندازه گیری دما:± 2 درجه سانتیگراد یا ± 2٪ (هر کدام بیشتر باشد) اندازه گیری جزئی دما:پشتیبانی از حداکثر، حداقل و میانگین مقدار خروجی مناطق اندازه گیری دما SDK:اندروید/ویندوز/لینوکس؛ دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
| مکانیکی |
اندازه هسته لخت:25.4 * 25.4 * 15.7 میلی متر وزن هسته خالی:1±15 گرم |
| سازگاری با محیط |
دمای عملیاتی:-40℃~+70℃ دمای ذخیره سازی:-45℃~+85℃ رطوبت:5٪ ~ 95٪، غیر متراکم لرزش:5.35 گرم، لرزش تصادفی، 3 محوره تاثیر:نیم موج سینوسی، 40 گرم/11 میلی ثانیه، جهت ضربه 3 محور، 6 جهت گواهینامه:ROHS2.0/REACH |
| لنز نوری |
لنز نوری:فوکوس ثابت Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm سطح حفاظت:IP67 (لنز جلویی) |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN612RG2 در ترموگرافی، بینایی صنعتی، آتش نشانی و نجات، نظارت امنیتی، مشاهده در فضای باز، بینایی ماشین، الکترونیک مصرف کننده و زمینه های مرتبط به کار می رود.
سوالات متداول
شبه رنگ چیست؟
رنگ کاذب که رنگ کاذب نیز نامیده می شود، توزیع حرارتی اشیا را از طریق سیستم تصویربرداری حرارتی مادون قرمز به تصاویر بصری تبدیل می کند که در سطح خاکستری یا شبه رنگ بر روی مانیتور نمایش داده می شود. این امکان تجسم توزیع دما در سراسر اجسام را فراهم می کند. برای تسهیل تجزیه و تحلیل آسان تر تصاویر حرارتی، از رنگ های کاذب که نشان دهنده تفاوت دما هستند برای نمایش بصری استفاده می شود.
ماژول تصویربرداری حرارتی GST چند گزینه شبه رنگ ارائه می دهد؟
این ماژول 10 گزینه شبه رنگ ارائه می دهد: White Hot، Lava، Ironbow، Hot Iron، Medical، Arctic، Rainbow1، Rainbow2، Red Hot و White Hot.
