ماژول دوربین حرارتی خنک نشده 256x192 / 12μM برای AIoT
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| محدوده دما | -20℃~+150℃ (قابل تنظیم) | وضوح | 256x192/12μm |
|---|---|---|---|
| نرخ فریم | 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز | NETD | ＜40mK |
| محدوده طیفی | 8 تا 14 میکرومتر | مصرف برق معمولی | 0.4 وات |
| برجسته | ماژول دوربین حرارتی 256x192 خنک نشده,ماژول دوربین حرارتی 12uM,ماژول دوربین حرارتی مادون قرمز AIoT |
||
توضیحات محصول

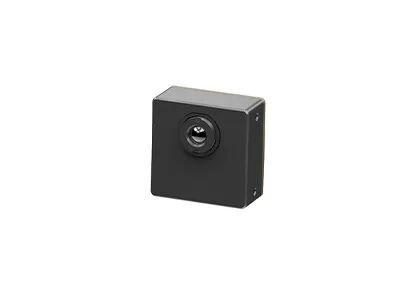

ماژول دوربین مادون قرمز کوچک COIN212/R
قیمت مقرون به صرفه ماژول دوربین حرارتی خنک نشده 256x192 / 12μm برای AIoT
توضیحات محصول
COIN212/R یکی از هسته های دوربین تصویربرداری حرارتی سری COIN است که توسط Global Sensor Technology (GST) توسعه یافته است.این پکیج سطح ویفر 256x192 / 12μm (WLP) آشکارساز مادون قرمز VOx خنک نشده، مدار پردازش سیگنال با کارایی بالا و الگوریتم پردازش تصویر را یکپارچه می کند.دارای یک عملکرد حرارتی اختیاری با محدوده اندازه گیری از -20 ℃ تا 150 ℃ برای اندازه گیری دمای صنعتی یا بدن است.
ویژگیهای سبک وزن و انعطاف‌پذیر آن با رابط‌های استاندارد صنعتی مختلف، این ماژول دوربین مادون قرمز کوچک را برای توسعه ثانویه و یکپارچه‌سازی در انواع دوربین‌های حرارتی حرارتی و مادون قرمز برای مشتریان OEM مفید می‌سازد.
تا به حال، ما راه‌حل‌های ادغام ماژول حرارتی مادون قرمز بالغ و پایدار را به مشتریان خود ارائه کرده‌ایم.ادغام ماژول دوربین حرارتی مادون قرمز سری COIN در محصولات ترمینال بیشتری آسان تر است و هزینه را برای مشتریان بسیار کاهش می دهد.
ویژگی های اصلی
- اندازه کوچک: 20x20x10.4 میلی متر
- NETD<40mk
- وزن سبک <8 گرم
- مصرف برق کم
- توسعه و ادغام سریع
مشخصات محصول
| مدل | COIN212/R |
| عملکرد آشکارساز IR | |
| وضوح | 256x192 |
| Pixel Pitch | 12 میکرومتر |
| محدوده طیفی | 8 تا 14 میکرومتر |
| NETD | <40 میلیون |
| پردازش تصویر | |
| نرخ فریم | 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز |
| زمان راه اندازی | <3s |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدیو دیجیتال | RAW/YUV/BT656 |
| حالت کم نور | خطی / هیستوگرام / مختلط |
| زوم دیجیتال | 1~8X زوم مداوم، اندازه مرحله 1/8 |
| نمایش تصویر | مشکی داغ/سفید داغ/شبه رنگ |
| جهت تصویر | چرخش افقی/عمودی/مورب |
| الگوریتم تصویر | NUC/AGC/IDE/DNR |
| مشخصات برق | |
| رابط خارجی استاندارد | 30 پین_HRS |
| حالت ارتباطی | RS232-TTL، 115200bps |
| ولتاژ تغذیه | 3.5 ~ 5.5 ولت |
| مصرف برق معمولی | <0.4 وات |
| اندازه گیری دما | |
| محدوده دمای عملیاتی | -10 درجه سانتیگراد تا 50 درجه سانتیگراد |
| محدوده اندازه گیری دما | -20°C~150°C، 100°C~550°C |
| دقت دما | ± 3 درجه سانتیگراد یا ± 3 درصد (حداکثر مقدار را بگیرید) |
| SDK | پشتیبانی از ARM/Windows/Linux SDK، ترموگرافی تمام صفحه |
| ویژگیهای فیزیکی | |
| ابعاد (میلی متر) | 20x20x10.4 (با لنز) |
| وزن | 7.5 ± 0.5 گرم (با لنز) |
| سازگاری محیطی | |
| دمای عملیات | -40 درجه سانتی گراد ~ 70+ درجه سانتی گراد |
| دمای ذخیره سازی | -45 درجه سانتی گراد ~ +85 درجه سانتی گراد |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | لرزش تصادفی 5.35 گرم، 3 محور |
| شوکه شدن | موج نیمه سینوسی، 40 گرم در 11 میلی ثانیه، 3 محور 6 جهت |
| اپتیک | |
| لنز اختیاری | فوکوس ثابت حرارتی: 3.2 میلی متر |
کاربردهای صنعتی
ماژول دوربین حرارتی مادون قرمز COIN212/R به طور گسترده در ترموگرافی، امنیت و نظارت، خارج از منزل، آتش نشانی و نجات، AIoT، سخت افزار هوشمند، بارهای پهپاد، ADAS و غیره استفاده می شود.
محلول تصویربرداری حرارتی مادون قرمز GST
سوالات متداول
1. شبه رنگ چیست؟
رنگ کاذب که به آن رنگ کاذب نیز می گویند، توزیع حرارتی اشیا را می توان توسط سیستم تصویربرداری حرارتی مادون قرمز به تصاویر بصری تبدیل کرد و در سطح خاکستری یا شبه رنگ بر روی مانیتور نمایش داد.بنابراین توزیع دمای اجسام را می توان به دست آورد.برای اینکه افراد بتوانند به راحتی یک تصویر حرارتی را به صورت بصری تجزیه و تحلیل کنند، با استفاده از رنگ های کاذب نشان دهنده تفاوت دما نشان داده می شود.
2. ماژول تصویربرداری حرارتی GST چند رنگ شبه می تواند ارائه دهد؟
- سفید داغ
- گدازه
- کمان آهنی
- آهن داغ
- پزشکی
- قطب شمال
- رنگین کمان 1
- رنگین کمان 2
- قرمز تند
- سفید داغ
