640x512 12μM ماژول تصویربرداری حرارتی خنک نشده با میکروبولومتر VOx

محل منبع ووهان، استان هوبی، چین
نام تجاری GST
گواهی ISO9001:2015; RoHS; Reach
شماره مدل TWIN612/R
مقدار حداقل تعداد سفارش 1 قطعه
قیمت Negotiable
شرایط پرداخت L/C، T/T

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
وضوح 640x512 مصرف برق 0.8 وات
محدوده طیفی 8 تا 14 میکرومتر Pixel Pitch 12 میکرومتر
NETD <40mK نرخ فریم 25 هرتز / 30 هرتز
برجسته

ماژول تصویربرداری حرارتی میکروبولومتر VOx

,

ماژول تصویربرداری حرارتی بدون خنک کننده 640x512

,

ماژول حرارتی خنک نشده 12uM

پیام بگذارید
توضیحات محصول

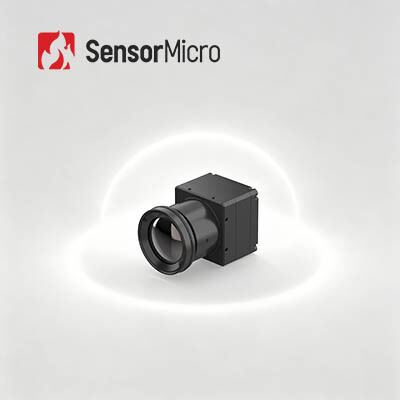

ماژول تصویربرداری حرارتی TWIN612


ماژول تصویربرداری حرارتی خنک نشده با میکروبولومتر 640x512 12μM VOx

توضیحات محصول



ماژول حرارتی TWIN612 محصول جدیدی است که توسط Global Sensor Technology توسعه یافته است.ردیاب مادون قرمز خنک نشده بسته سرامیکی 640×512/12 میکرومتر را ادغام می کند.ماژول حرارتی TWIN612 با NETD معمولی 40mk می‌تواند تصویر واضح‌تر، واضح‌تر و دقیق‌تری ارائه دهد.

ماژول حرارتی با محدوده اندازه گیری دما -20℃~150℃/0~550℃، دقت ±2℃ یا ±2% و نرخ فریم تا 30Hz، تصویر حرارتی صاف و اندازه گیری دقیق دما را تضمین می کند.



ماژول حرارتی TWIN612 دارای مزایای طراحی فشرده، ساختار سبک وزن و مصرف انرژی کم 0.8 وات است.با الگوریتم های تصویر پیشرفته و عملکرد اندازه گیری دما، ماژول حرارتی TWIN612 تصاویر پایدارتر و دمای دقیق تری ارائه می دهد.



فرآیند بسته بندی سرامیکی شبیه به بسته بندی فلزی است که یک فناوری بسته بندی آشکارساز مادون قرمز بالغ است.در مقایسه با بسته بندی فلزی، حجم و وزن آشکارساز بسته بندی شده بسیار کاهش می یابد.بنابراین، ماژول حرارتی TWIN612 را می توان برای صنایعی که دارای الزامات سختگیرانه در اندازه، وزن و مصرف انرژی هستند، اعمال کرد.



ویژگی های اصلی



- اندازه کوچک: 25.4mm×25.4mm×35mm
- وزن سبک: 25 گرم
- NETD معمولی<40mk
- تصویربرداری حرارتی واضح و واضح
- مصرف برق معمولی کمتر از 0.8W



مشخصات محصول



مدل TWIN612/R
عملکرد آشکارساز IR
وضوح 640×512
اندازه پیکسل 12 میکرومتر
محدوده طیفی 8 تا 14 میکرومتر
NETD معمولی <40mK
پردازش تصویر
نرخ فریم 25 هرتز / 30 هرتز
زمان راه اندازی 6 ثانیه
ویدئوی آنالوگ PAL/NTSC
ویدیو دیجیتال YUV/BT.656/LVDS/USB2.0
نمایش تصویر 11 در مجموع (White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot)
الگوریتم تصویر NUC/3D/2D/DRC/EE
مشخصات برق
رابط خارجی استاندارد 50 پین_HRS
رابط ارتباطی RS232/USB2.0
ولتاژ تغذیه 4 تا 5.5 ولت
مصرف برق معمولی 0.8 وات
اندازه گیری دما
محدوده دمای عملیاتی -10℃~50℃
محدوده اندازه گیری دما -20℃~150℃، 0℃~550℃
دقت اندازه گیری دما بیشتر از ± 2 ℃ یا ± 2٪
SDK ویندوز/لینوکس؛دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما
ویژگیهای فیزیکی
ابعاد (میلی متر) 25.4×25.4×35 (بدون لنز)
وزن 25 گرم (بدون لنز)
سازگاری با محیط
دمای عملیاتی -40℃℃+70℃
دمای ذخیره سازی -45℃℃+85℃
رطوبت 5٪ ~ 95٪، غیر متراکم
لرزش 5.35 گرم، 3 محور
شوکه شدن نیمه سینوسی، 40 گرم/11 میلی ثانیه، 3 محور، 6 جهت
اپتیک
لنز اختیاری Athermal ثابت: 13mm



کاربردهای صنعتی


ماژول تصویربرداری حرارتی TWIN612/R در زمینه ترموگرافی، نظارت امنیتی، بارهای پهپاد، ربات ها، سخت افزار هوشمند، ADAS، آتش نشانی و نجات استفاده می شود.


مزایای ما


640x512 12μM ماژول تصویربرداری حرارتی خنک نشده با میکروبولومتر VOx 0


سوالات متداول



1. NETD چیست؟

NETD به "تفاوت دمای معادل نویز" اشاره دارد.این معیاری است برای اینکه یک آشکارساز تصویربرداری حرارتی چگونه می تواند تفاوت های بسیار کوچک در تابش حرارتی در تصویر را تشخیص دهد.NETD معمولاً بر حسب میلی کلوین (mK) بیان می شود.معمولاً هرچه رقم NETD کمتر باشد، حساسیت حرارتی بالاتری را نشان می دهد.



2. SWaP3 چیست؟

SWaP3 به اندازه، وزن، قدرت، عملکرد و قیمت اشاره دارد.این نشان دهنده روند فناوری صنعت مادون قرمز است.



3. DRI چیست؟

DRI معمولاً به تشخیص، تشخیص و شناسایی فاصله یک سیستم تصویربرداری حرارتی اشاره دارد.این یک پارامتر حیاتی برای قضاوت در مورد عملکرد سیستم تصویربرداری حرارتی است.
