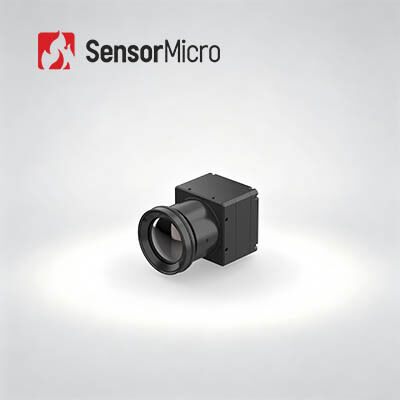

ماژول دوربین حرارتی بدون خنک کننده 640x512/12 میکرومتر با قابلیت اندازه گیری دما از -20 درجه سانتیگراد تا 150 درجه سانتیگراد
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN612RG2 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | مصرف برق | 0.65 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| NETD | ≤25mK/F1.0/25℃ | نرخ فریم | 25 هرتز / 30 هرتز |
| برجسته کردن | ماژول دوربین حرارتی بدون خنک کننده 640x512,ماژول دوربین حرارتی مادون قرمز موج بلند,ماژول دوربین حرارتی مادون قرمز بدون خنک کننده 12 میکرومتر |
||
توضیحات محصول
ماژول دوربین حرارتی خنک نشده 640x512 12μm با اندازه گیری دمای -20 تا 150 درجه سانتی گراد
بررسی اجمالی محصول
هسته دوربین مادون قرمز COIN612RG2 که برای تشخیص دمای صنعتی با دقت بالا طراحی شده است، یک آشکارساز مادون قرمز سطح ویفر ApexCore 640*512/12μm FPA با کارایی بالا را ادغام می‌کند و عملکرد تصویربرداری حرارتی فوق‌العاده‌ای را با NETD تا 25mK ارائه می‌دهد. با استفاده از مدارهای پردازش سیگنال اختصاصی پیشرفته و الگوریتم‌های اندازه‌گیری دما بهینه شده، داده‌های دمای لحظه‌ای قابل اعتماد را با دقت ۲± درجه سانتیگراد یا ۲±٪ تضمین می‌کند. این ماژول از تشخیص دمای چند دامنه پشتیبانی می کند، سناریوهای دمای پایین (20- تا 150 درجه سانتیگراد) و دمای بالا (100 درجه سانتیگراد تا 550 درجه سانتیگراد) را با قابلیت سفارشی سازی محدوده انعطاف پذیر پوشش می دهد.
ویژگی های کلیدی
- عملکرد جامع، طراحی مقرون به صرفه:توسعه یافته با استفاده از آشکارساز مادون قرمز سطح ویفر ApexCore با NETD≤25mK. FPA پرکاربرد را با الگوریتم‌های پردازش تصویر پیشرفته برای بهبود کیفیت تصویر ترکیب می‌کند. دقت اندازه گیری دما تا 2± درجه سانتیگراد یا 2±٪
- جمع و جور و سبک وزن، راندمان بالا با توان کم:ابعاد: 25.4*25.4*15.7mm; وزن: 1±15 گرم؛ مصرف برق: ≤0.65W
- تنظیمات چندگانه، ادغام سریع:لنزهای اپتیکال اختیاری برای برآورده کردن نیازهای کاربردی مختلف؛ از رابط های خروجی تصویر USB2.0/DVP/LVDS/BT.656 پشتیبانی می کند. خروجی داده تصویر RAW/YUV/TMP با کنترل پورت سریال
مشخصات فنی
| مدل | COIN612RG2 |
|---|---|
| نشانگرهای آشکارسازهای IR | مواد حساس: VOx وضوح: 640*512 اندازه پیکسل: 12 میکرومتر پاسخ طیفی: 8μm ~ 14μm NETD معمولی: ≤25mK/F1.0/25℃ |
| پردازش تصویر | نرخ فریم دیجیتال: 25/30 هرتز زمان راه اندازی: 6 ثانیه ویدئوی آنالوگ: PAL/NTSC فیلم دیجیتال: RAW/YUV422/TMP الگوریتم‌های تصویر: تصحیح غیریکنواختی (NUC)، کاهش نویز سه بعدی (3DNR)، کاهش نویز دو بعدی (DNS)، فشرده‌سازی محدوده دینامیکی (DRC)، بهبود لبه (EE) نمایش تصویر: 10 نوع (سفید داغ / گدازه / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) |
| برقی | رابط خارجی استاندارد: 50 پین DF40C-50DP-0.4V (51) برد توسعه USB: USB3.0/USB2.0/VPC/USB2.0&VPC رابط ارتباطی: TTL-232/USB2.0 رابط ویدئویی دیجیتال: DVP8/DVP16/USB2.0/BT.656/LVDS ولتاژ تغذیه: 4.5 ~ 5.5 ولت مصرف برق معمولی: 0.65 وات |
| اندازه گیری دما | دمای عملیاتی: -10℃~+50℃ محدوده اندازه گیری دما: -20℃~150℃، 100℃~550℃; پشتیبانی از سفارشی سازی و گسترش دقت اندازه گیری دما: ± 2 درجه سانتی گراد یا ± 2 درصد (هر کدام بیشتر باشد) اندازه‌گیری دمای جزئی: حداکثر، حداقل و میانگین مقدار خروجی مناطق اندازه‌گیری دما را پشتیبانی می‌کند SDK: اندروید/ویندوز/لینوکس؛ دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
| مکانیکی | اندازه هسته لخت: 25.4 * 25.4 * 15.7 میلی متر وزن هسته برهنه: 1±15 گرم |
| سازگاری با محیط | دمای کارکرد: -40℃~+70℃ دمای ذخیره سازی: -45℃~+85℃ رطوبت: 5٪ ~ 95٪، غیر متراکم لرزش: 5.35 گرم، لرزش تصادفی، 3 محوره ضربه: نیمه موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه 3 محور، 6 جهت گواهینامه: ROHS2.0/REACH |
| لنز نوری | فوکوس ثابت Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm سطح حفاظت: IP67 (لنز جلو) |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN612RG2 در ترموگرافی، دید صنعتی، آتش نشانی و نجات، نظارت امنیتی، مشاهده در فضای باز، دید ماشینی، الکترونیک مصرف کننده و غیره استفاده می شود.
تخصص فنی ما
- تخصص فنی عمیق:سال‌ها تجربه در تحقیق، توسعه و کاربرد فناوری حسگر مادون قرمز با قابلیت‌های قوی در طراحی تراشه، ساخت ویفر، بسته‌بندی و آزمایش، و یکپارچه‌سازی سیستم
- تمرکز بر نوآوری:متعهد به ایجاد پیشرفت های فناوری در تصویربرداری حرارتی، به طور مداوم مرزها را در NETD، SWaP، و دمای عملیاتی افزایش می دهد.
- سبد محصولات متنوع:طیف گسترده ای از اجزای تشخیص مادون قرمز - سرد و بدون خنک - ارائه راه حل های مناسب برای صنایع مختلف
- اعتبار سنجی دقیق قابلیت اطمینان:سیستم مدیریت کیفیت قوی با چندین روش آزمایش در طول تولید برای اطمینان از ثبات و قابلیت اطمینان طولانی مدت
- پشتیبانی فنی حرفه ای:تیم مهندسی از نزدیک با تیم های تحقیق و توسعه و محصول مشتریان برای تسریع یکپارچگی سیستم و کوتاه کردن زمان ورود به بازار کار می کند.
سوالات متداول
- چگونه وضوح آشکارساز مادون قرمز مناسب را انتخاب کنیم؟بستگی به نیازها و کاربردهای واقعی دارد. برای کیفیت اولیه تصویر، رزولوشن های پایین تر مانند 120x90، 256x192 یا 400x300 را انتخاب کنید. برای تصاویر بسیار واضح در برنامه هایی مانند نظارت از راه دور، رزولوشن های بالاتر مانند 1280x1024 را انتخاب کنید.
- چگونه شبه رنگ مناسب را برای تصویربرداری حرارتی انتخاب کنیم؟سفید خاکستری برای اهدافی با اختلاف دمای کوچک مناسب است. قرمز و آبی برای شناسایی نقاط مشکل بهتر هستند. قرمز آهنی پالت رنگ استاندارد برای صنعت برق است. توجه: دمای حرارتی بدون توجه به انتخاب پالت بدون تغییر باقی می ماند.
- چگونه یک لنز دوربین حرارتی مادون قرمز مناسب انتخاب کنیم؟لنزهای استاندارد اهداف معمولی را در فواصل مناسب برآورده می کنند. لنزهای تله فوتو برای اهداف کوچکی که از فواصل دور دیده می شوند مناسب هستند. لنزهای زاویه باز جزئیات بیشتری را در فواصل نزدیک ارائه می دهند. لنزهای ماکرو برای اهداف بسیار کوچک در فواصل نزدیک مانند مدارهای تراشه هستند.
