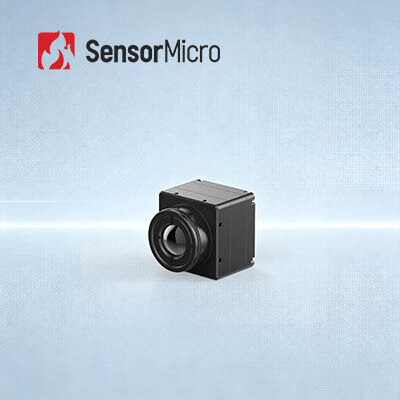

۳۸۴×۲۸۸ رزولوشن ۱۷μm ماژول حرارتی پیکسل پیچ با مصرف برق ۰.۶۵ وات هسته دوربین مادون قرمز
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN417RG3 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 384x288 | مصرف برق | 0.65 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| NETD | ≤30mK | نرخ فریم | 25 هرتز / 30 هرتز / 50 هرتز |
| برجسته کردن | ماژول حرارتی یکپارچه سریع 640x512,0.8W ماژول حرارتی آشکارساز مادون قرمز,ماژول دوربین حرارتی مادون قرمز RS232,RS232 Infrared Thermal Camera Module |
||
توضیحات محصول
ماژول حرارتی با ادغام سریع با آشکارساز مادون قرمز 384x288/17 میکرومتر
مرور کلی محصول
هسته دوربین مادون قرمز COIN417RG3 برای اندازه‌گیری دما دارای آشکارساز مادون قرمز خنک نشده 384*288/17 میکرومتر و یک جزء اندازه‌گیری دمای بی‌درنگ است. این دستگاه از محدوده دمایی وسیعی با دقت ±3 درجه سانتی‌گراد یا ±3% پشتیبانی می‌کند و امکان تشخیص دقیق تغییرات دمایی غیرعادی را فراهم می‌سازد. طراحی فوق‌العاده کم مصرف و سازگاری با رابط‌های استاندارد صنعتی، هزینه‌های توسعه و ادغام را به طور قابل توجهی کاهش می‌دهد. هسته دوربین در حال حاضر به طور عمیق در کاربردهای نظارت دمای صنعتی، کنترل فرآیند و تولید هوشمند ادغام شده است و استقرار سیستم‌های تصویربرداری حرارتی مادون قرمز را تسریع می‌بخشد.
ویژگی‌های اصلی
- ویژگی‌های جامع، مقرون به صرفه
- توسعه یافته بر اساس آشکارسازهای مادون قرمز خنک نشده مقرون به صرفه
- ادغام شده با الگوریتم‌های پیشرفته پردازش تصویر برای بهبود کیفیت تصویر
- دقت بالای اندازه‌گیری دما تا ±2 درجه سانتی‌گراد یا ±2%، پشتیبانی از محدوده‌های دمایی -20 درجه سانتی‌گراد تا 150 درجه سانتی‌گراد و 100 درجه سانتی‌گراد تا 550 درجه سانتی‌گراد، قابل سفارشی‌سازی برای محدوده‌های گسترده‌تر
- گسترش انعطاف‌پذیر، ادغام سریع
- گزینه‌های متعدد لنز نوری برای برآورده کردن نیازهای مختلف کاربرد موجود است
- پشتیبانی از چندین حالت خروجی از جمله USB2.0/DVP/LVDS/BT.656
- خروجی داده‌های تصویر RAW/YUV، با کنترل پورت سریال
مشخصات محصول
| مدل | COIN417RG3 |
|---|---|
| نشانگرهای آشکارساز مادون قرمز | ماده حساس: VOx |
| رزولوشن: 384*288 | |
| اندازه پیکسل: 17 میکرومتر | |
| پاسخ طیفی: 8 میکرومتر ~ 14 میکرومتر | |
| NETD معمول: ≤30mK | |
| پردازش تصویر | نرخ فریم دیجیتال: 25/30/50 هرتز |
| زمان راه‌اندازی: 6 ثانیه | |
| ویدئوی آنالوگ: PAL/NTSC | |
| ویدئوی دیجیتال: RAW/YUV422 | |
| الگوریتم تصویر: تصحیح ناهمگونی (NUC)، کاهش نویز سه‌بعدی (3DNR)، سرکوب نویز دوبعدی (DNS)، فشرده‌سازی دامنه دینامیکی (DRC)، تقویت لبه (EE) | |
| نمایش تصویر: 10 نوع (سفید داغ/گدازه/قرمز آهنی/آهن داغ/پزشکی/قطبی/رنگین‌کمان 1/رنگین‌کمان 2/رنگ/سیاه داغ) | |
| نرم‌افزار کامپیوتر | نرم‌افزار ICC: کنترل ماژول و نمایش ویدئو |
| الکتریکی | رابط خارجی استاندارد: 50 پین: DF40C-50DP-0.4V(51)، (HRS، نری) |
| برد توسعه: USB3.0/USB2.0/VPC/USB2.0&VPC | |
| رابط ارتباطی: TTL-232/USB2.0 | |
| رابط ویدئوی دیجیتال: DVP8/DVP16/USB2.0/BT.656/LVDS | |
| ولتاژ تغذیه: 4.5~5.5 ولت | |
| مصرف برق معمول: 0.65 وات | |
| اندازه‌گیری دما | دمای عملیاتی: -10 درجه سانتی‌گراد ~ +50 درجه سانتی‌گراد |
| محدوده اندازه‌گیری دما: -20 درجه سانتی‌گراد ~ +150 درجه سانتی‌گراد، 100 درجه سانتی‌گراد ~ +550 درجه سانتی‌گراد | |
| دقت اندازه‌گیری دما: بیشتر از ±2 درجه سانتی‌گراد / ±2% | |
| اندازه‌گیری دمای جزئی: پشتیبانی از خروجی حداکثر، حداقل و میانگین مقادیر مناطق اندازه‌گیری دما | |
| SDK: Android/Windows/Linux؛ دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما | |
| مکانیکی | اندازه هسته برهنه (میلی‌متر): 25.4*25.4*16.5 |
| وزن هسته برهنه (گرم): 16.6±1 | |
| سازگاری محیطی | دمای عملیاتی: -40 درجه سانتی‌گراد ~ +70 درجه سانتی‌گراد |
| دمای ذخیره‌سازی: -45 درجه سانتی‌گراد ~ +85 درجه سانتی‌گراد | |
| رطوبت: 5%~95%، غیر متراکم | |
| لرزش: لرزش تصادفی، 5.35grms، 3 محور | |
| ضربه: موج نیم سینوسی، 40g/11ms، جهت ضربه 3 محور، 6 جهت | |
| گواهینامه: ROHS2.0/REACH | |
| لنز نوری | لنز نوری: فوکوس ثابت آترمال: 4.8 میلی‌متر/7 میلی‌متر/9.1 میلی‌متر/13 میلی‌متر/19 میلی‌متر/25 میلی‌متر |
| سطح حفاظت: IP67 (لنز جلو) |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN417RG3 در زمینه‌های تصویربرداری حرارتی، نظارت امنیتی، ربات‌ها، سخت‌افزار هوشمند، ADAS، آتش‌نشانی و نجات و غیره کاربرد دارد.
خط تولید ما
- حساسیت بالا و عملکرد عالی
- فناوری پیشرو در جهان در صنعت مادون قرمز
- آشکارسازهای مادون قرمز مختلف موجود است - هم آشکارسازهای مادون قرمز خنک نشده و هم خنک شده در فرمت‌ها و اندازه‌های پیکسل مختلف
- تولید انبوه برای اطمینان از تحویل سریع - سه خط تولید با ظرفیت تولید سالانه تا میلیون‌ها آشکارساز
سوالات متداول
1. مزایای آشکارسازهای مادون قرمز خنک نشده چیست؟
آشکارساز صفحه کانونی مادون قرمز خنک نشده نیازی به دستگاه خنک کننده ندارد، می‌تواند در دمای اتاق کار کند و دارای مزایای راه‌اندازی سریع، مصرف کم انرژی، اندازه کوچک، وزن کم، عمر طولانی، هزینه کم و غیره است.
2. ملاحظات کلیدی در مورد آشکارساز مادون قرمز / ماژول حرارتی برای برنامه شما چیست؟
• رزولوشن آشکارساز
• اندازه پیکسل
• NETD
• کیفیت تصویر
• گزینه‌های لنز
• مصرف برق
• اندازه و وزن
• رابط مکانیکی و الکتریکی
• بودجه
