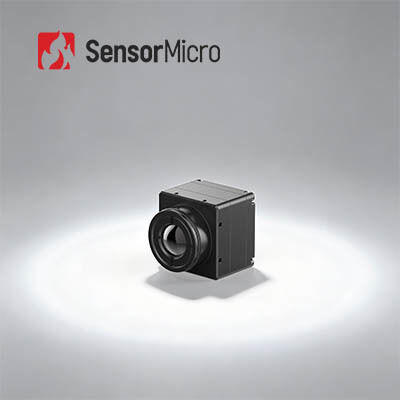

SWaP-C ماژول تصویربرداری حرارتی بدون خنک کننده هسته LWIR 384 × 288/17μm با دقت ±2 °C / ±2٪ و مصرف 0.65W
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN417RG3 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 384×288/17μm | دقت اندازه گیری دما | بیشتر از ± 2 ℃ / ± 2٪ |
|---|---|---|---|
| مصرف برق معمولی | 0.65 وات | NETD معمولی | ≤30mK |
| محدوده طیفی | 8 تا 14 میکرومتر | نرخ فریم | 25 هرتز / 30 هرتز / 50 هرتز |
| برجسته کردن | ماژول تصویربرداری حرارتی خنک نشده انعطاف پذیر,640x512 ماژول تصویرگر حرارتی خنک نشده |
||
توضیحات محصول
ماژول هسته تصویربرداری حرارتی بدون خنک کننده SWaP-C LWIR 384*288/17 میکرومتر
مرور کلی محصول
هسته دوربین مادون قرمز COIN417RG3 برای اندازه گیری دما دارای آشکارساز مادون قرمز بدون خنک کننده 384*288/17 میکرومتر است و یک جزء اندازه گیری دمای بلادرنگ را ادغام می کند. این دستگاه از طیف وسیعی از دما با دقت ±3 درجه سانتیگراد یا ±3% پشتیبانی می کند و امکان تشخیص دقیق تغییرات دمایی غیرعادی را فراهم می کند. طراحی فوق العاده کم مصرف و سازگاری آن با رابط های استاندارد صنعتی، هزینه های توسعه و ادغام را به طور قابل توجهی کاهش می دهد.
ویژگی های اصلی
- ویژگی های جامع، مقرون به صرفه: توسعه یافته بر اساس آشکارسازهای مادون قرمز بدون خنک کننده مقرون به صرفه با الگوریتم های پردازش تصویر پیشرفته برای بهبود کیفیت تصویر. دقت بالای اندازه گیری دما تا ±2 درجه سانتیگراد یا ±2%، پشتیبانی از محدوده های دمایی -20 درجه سانتیگراد تا 150 درجه سانتیگراد و 100 درجه سانتیگراد تا 550 درجه سانتیگراد، قابل تنظیم برای محدوده های گسترده.
- گسترش انعطاف پذیر، ادغام سریع: گزینه های مختلف لنز نوری برای برآورده کردن نیازهای مختلف برنامه در دسترس است. پشتیبانی از چندین حالت خروجی از جمله USB2.0/DVP/LVDS/BT.656. خروجی داده های تصویر RAW/YUV با کنترل پورت سریال.
مشخصات محصول
| مدل | COIN417RG3 |
|---|---|
| شاخص های آشکارساز مادون قرمز |
جنس حساس: VOx رزولوشن: 384*288 اندازه پیکسل: 17 میکرومتر پاسخ طیفی: 8 میکرومتر ~ 14 میکرومتر NETD معمول: ≤30mK |
| پردازش تصویر |
نرخ فریم دیجیتال: 25/30/50 هرتز زمان راه اندازی: 6 ثانیه ویدئوی آنالوگ: PAL/NTSC ویدئوی دیجیتال: RAW/YUV422 الگوریتم تصویر: تصحیح ناهمگونی (NUC)، کاهش نویز سه بعدی (3DNR)، سرکوب نویز دو بعدی (DNS)، فشرده سازی دامنه دینامیکی (DRC)، تقویت لبه (EE) نمایش تصویر: 10 نوع (سفید داغ/گدازه/قرمز آهنی/آهن داغ/پزشکی/قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| الکتریکی |
رابط خارجی استاندارد: 50 پین: DF40C-50DP-0.4V(51)، (HRS، نری) برد توسعه: USB3.0/USB2.0/VPC/USB2.0&VPC رابط ارتباطی: TTL-232/USB2.0 رابط ویدئوی دیجیتال: DVP8/DVP16/USB2.0/BT.656/LVDS ولتاژ تغذیه: 4.5~5.5 ولت مصرف برق معمول: 0.65 وات |
| اندازه گیری دما |
دمای عملیاتی: -10 درجه سانتیگراد ~ +50 درجه سانتیگراد محدوده اندازه گیری دما: -20 درجه سانتیگراد ~ +150 درجه سانتیگراد، 100 درجه سانتیگراد ~ +550 درجه سانتیگراد دقت اندازه گیری دما: بیشتر از ±2 درجه سانتیگراد / ±2% اندازه گیری دمای جزئی: پشتیبانی از خروجی حداکثر، حداقل و میانگین مقادیر مناطق اندازه گیری دما SDK: اندروید/ویندوز/لینوکس؛ دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
| مکانیکی |
اندازه هسته برهنه (میلی متر): 25.4*25.4*16.5 وزن هسته برهنه (گرم): 16.6±1 |
| سازگاری محیطی |
دمای عملیاتی: -40 درجه سانتیگراد ~ +70 درجه سانتیگراد دمای ذخیره سازی: -45 درجه سانتیگراد ~ +85 درجه سانتیگراد رطوبت: 5%~95%، بدون میعان لرزش: لرزش تصادفی، 5.35grms، 3 محور ضربه: موج نیمه سینوسی، 40g/11ms، جهت ضربه 3 محور، 6 جهت گواهینامه: ROHS2.0/REACH |
| لنز نوری |
لنز نوری: فوکوس ثابت آترمال: 4.8 میلی متر/7 میلی متر/9.1 میلی متر/13 میلی متر/19 میلی متر/25 میلی متر سطح حفاظت: IP67 (لنز جلو) |
کاربردهای صنعتی
ماژول دوربین مادون قرمز COIN417RG3 به طور گسترده در ترموگرافی، امنیت و نظارت، فضای باز، آتش نشانی و نجات، AIoT، سخت افزار هوشمند، ADAS و سایر کاربردهای صنعتی استفاده می شود.
خط تولید ما
- حساسیت بالا و عملکرد عالی
- فناوری پیشرو در صنعت مادون قرمز جهان
- انواع آشکارسازهای مادون قرمز موجود - هم آشکارسازهای مادون قرمز بدون خنک کننده و هم خنک کننده در فرمت ها و اندازه های پیکسل مختلف
- تولید انبوه برای اطمینان از تحویل سریع - سه خط تولید با ظرفیت تولید سالانه تا میلیون ها آشکارساز
سوالات متداول
تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز روشی است که از تابش مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیاء استفاده می کند. این روش تابش مادون قرمز نامرئی را به تصاویر حرارتی مادون قرمز قابل مشاهده با توزیع دمای سطح هدف تبدیل می کند. اشیاء مختلف و حتی قسمت های مختلف یک شیء دارای توان تابشی و قدرت بازتاب مادون قرمز متفاوتی هستند.
تصویربرداری مادون قرمز برای چه مواردی می تواند استفاده شود؟
کاربردهای تصویربرداری مادون قرمز شامل دید در شب، جستجو و نجات، تست غیر مخرب، پیشگیری از اپیدمی، ترموگرافی، امنیت و نظارت، آتش نشانی و کاربردهای مختلف صنعتی است.
ماژول تصویربرداری حرارتی چیست؟
یک ماژول تصویربرداری حرارتی معمولاً از یک آشکارساز مادون قرمز، لنز مادون قرمز و الکترونیک سخت افزاری با نرم افزار و الگوریتم تعبیه شده تشکیل شده است. این حداقل واحد عملکردی یک دستگاه تصویربرداری حرارتی است.
