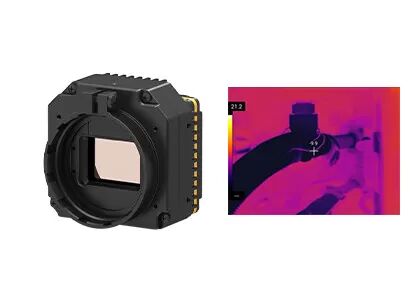

ماژول تصویربرداری حرارتی مادون قرمز LWIR خنک نشده 640x512 / 12μm
| محل منبع | ووهان ، استان هوبی ، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | PLUG612R |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | negotiable |
| شرایط پرداخت | L/C، T/T |
جزئیات محصول
| قطعنامه | 640x512 / 12μm | NETD | 30mK |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | اندازه | 44.5x44.5x36.6mm |
| برجسته کردن | ماژول تصویربرداری حرارتی مادون قرمز,ماژول تصویربرداری حرارتی مادون قرمز 640x512 |
||
توضیحات محصول
ماژول دوربین حرارتی مادون قرمز LWIR 640x512/12μm بدون خنک شدن برای اندازه گیری دمای صنعتی
توضیحات محصول
ماژول تصویربرداری حرارتی PLUG612R طول موج طولانی را از 8 تا 14μm با رزولوشن 640x512 و اندازه پیکسل در 12μm VOx میکروبولومتر کاوشگر مادون قرمز پوشش می دهد.از بازار ترجیح داده می شود سطح فوکال آرایه VOx mircrobolometer غیر خنک کش مادون قرمز که اطمینان از عملکرد برتر و انعطاف پذیری محیط پایدار بالا.
ما به عنوان یک تامین کننده پیشرو از آشکارسازهای IR بدون خنک کننده حرارتی و ماژول های سنسور حرارتی، به مشتریان راه حل های مختلف تصویربرداری حرارتی مادون قرمز را ارائه داده ایم.برای ماژول های دوربین تصویربرداری حرارتی یکپارچه سازی در محصولات پایانی بیشتر آسان تر است و هزینه برای مشتریان را به شدت کاهش می دهد.
ویژگی های اصلی
- رزولوشن: 640x512
- پیکسل پیچ: 17 μm
- نوع آرایه: میکروبولومتر بدون خنک شدن
- حساسیت حرارتی: NETD<30 mK
- باند طیف: 8μm تا 14μm
مشخصات محصول
| مدل | PLUG612R |
| عملکرد آشکارگر IR | |
| قطعنامه | 640x512 |
| پیکسل پیچ | 12μm |
| دامنه طیف | 8 تا 14μm |
| NETD | <30mk |
| پردازش تصویر | |
| نرخ فریم | 25 هرتز/30 هرتز |
| زمان شروع | <10s |
| ویدیوی آنالوگ | PAL/NTSC |
| ویدیوی دیجیتال | Y16/YUV/BT656/LVDS |
| اجزای تمدید | USB/Camerlink |
| حالت ضخیم کردن | خطی/ هیستگرام/ مخلوط |
| زوم دیجیتال | 1~8X زوم مستمر، اندازه گام 1/8 |
| نمایش تصویر | سیاه داغ/سفید داغ/رنگ کاذب |
| جهت تصویر | افقی/ عمودی/ قطری |
| الگوریتم تصویر | NUC/AGC/IDE |
| مشخصات الکتریکی | |
| رابط استاندارد خارجی | رابط 50pin_HRS |
| حالت ارتباط | RS232-TTL، 115200bps |
| ولتاژ تغذیه | ۴ تا ۶ ولت |
| اندازه گیری دمای | |
| محدوده دمای عملیاتی | -10°C تا 50°C |
| محدوده دما | -20°C تا 150°C، 100°C تا 550°C |
| دقت درجه حرارت | ±2°C یا ±2٪ (حداکثر مقدار را بگیرید) |
| SDK | ARM/Windows/Linux SDK، ترموگرافی تمام صفحه |
| ویژگی های فیزیکی | |
| ابعاد (ملی متر) | 44.5x44.5x366 |
| وزن | ≤ 85g |
| سازگاری با محیط زیست | |
| دمای کار | -40°C ~ +70°C |
| دمای ذخیره سازی | -45°C ~ +85°C |
| رطوبت | ۵٪ تا ۹۵٪، بدون فشرده سازی |
| ارتعاش | ارتعاش تصادفی 5.35grms، 3 محور |
| شوک | موج نیمه سینوس، 40g/11ms، 3 محور 6 جهت |
| اپتیک | |
| لنز اختیاری | فوکوس ثابت: 13mm/19mm/24mm |
کاربردهای صنعتی
ماژول حرارتی غیر خنک شده PLUG612R به طور گسترده ای در بازرسی برق ، بینایی ماشین ، امنیت و نظارت بر ساختمان HVAC ، در فضای باز ، آتش نشانی و نجات ، اجرای قانون و نجات ، ADAS ،بار مفید بدون سرنشین و غیره.
درباره ما
به عنوان یک تولید کننده پیشرو و ارائه دهنده خدمات جهان از آشکارسازان مادون قرمز، SensorMicro دارای سالها تجربه عمیق در راه حل های تصویربرداری حرارتی مادون قرمز است.با توجه به فلسفه اصلی "SensorMicro، حس بیشتر" و با توجه به نیازهای کاربران، ما متعهد به باز کردن پتانسیل کامل فناوری مادون قرمز، ارائه محصولات با عملکرد بالا و خدمات حرفه ای به مشتریان در سراسر جهان هستیم.
سوالات عمومی
1تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز نوعی روش است که از اشعه مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیاء استفاده می کند.این تابش مادون قرمز نامرئی را به تصویر تابش مادون قرمز قابل مشاهده با توزیع دمای سطح هدف تبدیل می کنداجسام مختلف و حتی قسمت های مختلف از یک جسم دارای توانایی تابش و قدرت بازتاب مادون قرمز متفاوت هستند.
2از تصویربرداری مادون قرمز برای چه چیزی استفاده میشه؟
-ديدگي شبانه
- جستجو و نجات
-بررسي غير مخرب
- پیشگیری از اپیدمی
-ترموگرافی
-امنيت و نظارت
-آتش خاموشي
....
3ماژول تصویربرداری حرارتی چیه؟
یک ماژول تصویربرداری حرارتی معمولاً شامل یک آشکارساز مادون قرمز، لنز مادون قرمز و الکترونیک سخت افزاری با نرم افزار و الگوریتم جاسازی شده است. این حداقل واحد یک دستگاه تصویربرداری حرارتی است.
