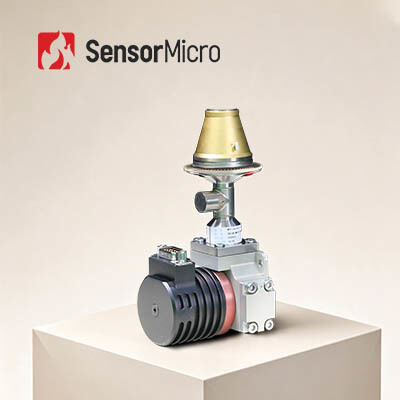

1280x1024 12μm 18mK رصد کننده مادون قرمز خنک شده مجمع خنک کننده دیوار یکپارچه MWIR رصد کننده
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | C1212M |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024/12μm | NETD | 18mK (F2/F4) |
|---|---|---|---|
| محدوده طیفی | 3.7 ~ 4.8μm مگاوات | حداکثر نرخ فریم | 100 هرتز |
| برجسته کردن | HgCdTe آشکارسازهای خنک کننده IR,آشکارسازهای خنک کننده 1280x1024,آشکارسازهای IR خنک کننده GST |
||
توضیحات محصول
مرور کلی محصول
آشکارساز مادون قرمز HgCdTe خنک شده MWIR 1280×1024 12 میکرومتر با مجموعه خنک کننده دیواری یکپارچه
مجموعه خنک کننده دیواری یکپارچه C1212M عملکرد تشخیص با وضوح بالا و برد طولانی را در یک بسته فشرده و کم مصرف ارائه می دهد. این دستگاه که بر اساس فناوری آشکارساز مادون قرمز خنک شده HgCdTe (MCT) ساخته شده است، حساسیت استثنایی را برای چالش برانگیزترین کاربردهای تصویربرداری حرارتی فراهم می کند.
C1212M با ابعاد 149 × 58.5 × 71 میلی متر و وزن کمتر از 600 گرم، برای سناریوهای استقرار چالش برانگیز مهندسی شده است. اندازه فشرده و مصرف کم انرژی آن را به انتخابی ایده آل برای دوربین های حرارتی دستی، محموله ها و سایر سیستم هایی تبدیل می کند که به عملکرد برتر و وضوح بالا در یک راه حل کم SWaP (اندازه، وزن و توان) نیاز دارند.
ویژگی های اصلی
وضوح مگاپیکسلی، تشخیص حساس
- وضوح مگاپیکسلی 1280 × 1024 برای میدان دید وسیع
- اندازه پیکسل رایج که وضوح فضایی بالا و برد تشخیص طولانی را ارائه می دهد
کیفیت تصویر شارپ
- یکنواختی تصویر عالی با نرخ پیکسل موثر ≥ 99.5%
- حساسیت بالا برای تشخیص دقیق هدف
تنوع بالا، تامین قابل اعتماد
- عدد F قابل تنظیم
- کیفیت ثابت در تولید انبوه
مشخصات محصول
| مدل | C1212M | |
| ماده حساس | MCT | |
| وضوح | 1280 × 1024 | |
| اندازه پیکسل | 12 میکرومتر | |
| پاسخ طیفی | 3.7 میکرومتر ± 0.2 میکرومتر ~ 4.8 میکرومتر ± 0.2 میکرومتر | |
| حالت کار | حالت های ادغام اسنپ شات؛ ITR/IWR؛ حالت پنجره؛ ضد بلومینگ | |
| ظرفیت شارژ | 6.75 Me⁻ / 4.8 Me⁻ (ITR)؛ 5.25 Me⁻ / 3.3 Me⁻ (IWR) | |
| محدوده دینامیکی | حالت ITR ≥ 80 دسی بل؛ حالت IWR ≥ 76 دسی بل | |
| کانال خروجی | 4 یا 8 کانال؛ تا 20 مگاهرتز در هر خروجی | |
| حداکثر نرخ فریم | 100 هرتز | |
| NETD معمولی | 18 میلی کلوین (F2/F4) | |
| نرخ پیکسل موثر | ≥ 99.5% | |
| عدم یکنواختی پاسخ | ≤ 8% | |
| سرمایش قابل تنظیم | RS058F | LS734 |
| نوع سرمایش | سرمایش استرلینگ چرخشی | سرمایش استرلینگ خطی |
| مصرف برق پایدار (23 درجه سانتیگراد) | ≤ 7 وات | ≤ 10 وات |
| حداکثر مصرف برق (71 درجه سانتیگراد) | ≤ 17 وات | ≤ 45 وات |
| منبع تغذیه | 24 ولت DC | 24 ولت DC |
| زمان خنک شدن (23 درجه سانتیگراد) | ≤ 6 دقیقه | ≤ 4 دقیقه |
| حداکثر اندازه (میلی متر) | 149 × 58.5 × 71 | کمپرسور Φ46 × 122؛ دیواره Φ55 × 119 |
| وزن (گرم) | ≤ 600 | ≤ 1200 |
| دمای عملیاتی | -45 درجه سانتیگراد ~ +71 درجه سانتیگراد | |
کاربردهای صنعتی
آشکارساز مادون قرمز خنک شده با کرایوژنیک C1212M MWIR در بسیاری از زمینه ها از جمله تست غیر مخرب (NDT)، نظارت بر محیط زیست، نظارت دوربرد و تحقیقات علمی به طور گسترده ای مورد استفاده قرار می گیرد.
مزایای ما
طیف گسترده ای از فرمت های محصول - از جمله آشکارسازهای مادون قرمز، هسته های دوربین و ماژول ها - برای برآورده کردن الزامات ادغام متنوع.
تنوع محصول غنی
وضوح های آرایه متعدد، اندازه های پیکسل، باندهای موج و گزینه های لنز، انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند.
عملکرد برجسته
تصویربرداری واضح، اندازه فشرده، مصرف کم انرژی، حساسیت بالا و قابلیت اطمینان قوی - طراحی شده برای عملکرد در طیف گسترده ای از چالش های محیطی.
ادغام آسان
گزینه های رابط متعدد، ادغام را ساده می کند و توسعه سریع را در چندین زمینه کاربردی امکان پذیر می سازد.
سوالات متداول
1. تفاوت بین نور کم، مادون قرمز فعال و تصویربرداری حرارتی چیست؟
تصویربرداری نور کم به نور طبیعی نیاز دارد و تصویر نور طبیعی ضعیف را از طریق تقویت کننده تصویر به یک تصویر الکترونیکی تقویت شده تبدیل می کند. مادون قرمز فعال نور مادون قرمز را ساطع می کند و به پرتو مادون قرمز منعکس شده توسط هدف متکی است که منجر به پنهان کاری بسیار ضعیف می شود. تصویربرداری حرارتی به هیچ نوری نیاز ندارد - این یک فناوری دید در شب مادون قرمز غیرفعال است که تفاوت در تابش مادون قرمز بین اهداف و صحنه، یا بین بخش های مختلف یک شیء را تشخیص می دهد. این تحت تأثیر تغییرات در شرایط نور محیط قرار نمی گیرد و در شب یا حتی در مه، باران و سایر محیط های خشن عمل می کند.
2. آیا می توان تصویربرداری حرارتی را مسدود کرد؟
در بیشتر موارد، نمی توان. با این حال، پرتوهای مادون قرمز نمی توانند از دیوارها عبور کنند و شیشه می تواند IR را مسدود کند. بنابراین اگر نمی خواهید شناسایی شوید، می توانید خود را پشت شیشه یا دیوارها پنهان کنید تا تصویربرداری حرارتی را مسدود کنید.
