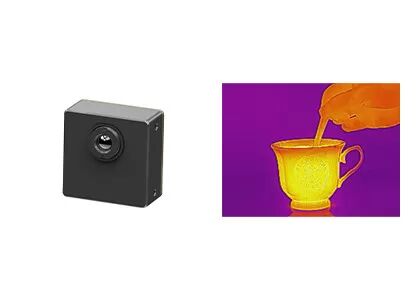

ماژول دوربین حرارتی مادون قرمز خنک نشده با وزن سبک 256x192 / 12μm
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| محدوده دما | -20 ℃ ~+150 ℃ (قابل تنظیم) | وضوح | 256x192/12μm |
|---|---|---|---|
| نرخ فریم | 25Hz/30Hz/50Hz/60Hz | NETD | 40 میلیون پوند |
| محدوده طیفی | 8 ~ 14μm | مصرف برق معمولی | ＜ 0.4 وات |
| برجسته | ماژول دوربین حرارتی مادون قرمز خنک نشده,ماژول دوربین حرارتی مادون قرمز 256x192 |
||
توضیحات محصول
ماژول دوربین مادون قرمز کوچک COIN212/R
وزن سبک 256x192 / 12µm Uncooled FPA ماژول حرارتی مادون قرمز با تصویربرداری حرارتی
توضیحات محصول
COIN212/R یکی از هسته دوربین های تصویربرداری حرارتی سری COIN است که توسط فناوری سنسور جهانی (GST) توسعه یافته است.این مجموعه 256x192 / 12μm سطح سطح ویفر (WLP) خنک کننده آشکارساز مادون قرمز VOx ، مدار پردازش سیگنال با عملکرد بالا و الگوریتم پردازش تصویر را ادغام می کند.این دستگاه دارای عملکرد ترموگرافی اختیاری با محدوده اندازه گیری از -20 ℃ ~ 150 ℃ برای اندازه گیری صنعتی یا دمای بدن است.
ویژگی های سبک و انعطاف پذیر آن با رابط های استاندارد مختلف صنعت ، این ماژول دوربین مادون قرمز کوچک را برای توسعه دهندگان و نصب دوم در انواع تصویربرداران حرارتی و دوربین های ترموگرافی مادون قرمز مفید می کند.
تا کنون ، ما راه حل های مختلف ادغام ماژول حرارتی مادون قرمز بالغ و پایدار را برای مشتریان خود ارائه کرده ایم.ماژول دوربین حرارتی مادون قرمز سری COIN با محصولات ترمینال بیشتری ادغام شده و هزینه را برای مشتریان بسیار کاهش می دهد.
ویژگی های اصلی
- اندازه کوچک: 20x20x10.4 میلی متر
- NETD <40mk
- وزن سبک <8 گرم
- مصرف برق کم
- توسعه سریع و ادغام
مشخصات محصول
| مدل | COIN212/R |
| عملکرد آشکارساز IR | |
| وضوح | 256x192 |
| Pixel Pitch | 12μm |
| محدوده طیفی | 8 ~ 14μm |
| NETD | <40mk |
| پردازش تصویر | |
| نرخ فریم | 25Hz/30Hz/50Hz/60Hz |
| زمان راه اندازی | <3 ثانیه |
| فیلم آنالوگ | PAL/NTSC |
| ویدئوی دیجیتال | RAW/YUV/BT656 |
| حالت کم نور شدن | خطی/هیستوگرام/مخلوط |
| زوم دیجیتال | بزرگنمایی مداوم 1 ~ 8X ، اندازه مرحله 1/8 |
| نمایش تصویر | سیاه داغ/سفید داغ/رنگ شبه |
| جهت تصویر | افقی/عمودی/مورب تلنگر |
| الگوریتم تصویر | NUC/AGC/IDE/DNR |
| مشخصات الکتریکی | |
| رابط خارجی استاندارد | 30pin_HRS |
| حالت ارتباطی | RS232-TTL ، 115200bps |
| ولتاژ تغذیه | 3.5 ~ 5.5 ولت |
| مصرف برق معمولی | <0.4 وات |
| اندازه گیری دما | |
| محدوده دمای کارکرد | -10 ° C ~ 50 ° C |
| محدوده اندازه گیری دما | -20 ° C ~ 150 ° C ، 100 ° C ~ 550 ° C |
| دقت دما | ± 3 C یا ± 3 ((حداکثر مقدار را بگیرید) |
| SDK | پشتیبانی از ARM/Windows/Linux SDK ، ترموگرافی تمام صفحه |
| مشخصه های فیزیکی | |
| ابعاد (میلی متر) | 20x20x10.4 (با لنز) |
| وزن | 7.5 گرم ± 0.5 گرم (با لنز) |
| سازگاری با محیط زیست | |
| درجه حرارت عملیات | -40 ° C ~ +70 ° C |
| دمای ذخیره سازی | -45 ° C ~ +85 ° C |
| رطوبت | 5 ~ ~ 95، ، غیر متراکم |
| ارتعاش | ارتعاش تصادفی 5.35 گرم ، 3 محور |
| شوکه شدن | موج نیمه سینوسی ، 40g/11ms ، جهت 3 محور 6 |
| اپتیک | |
| لنز اختیاری | فوکوس ثابت ثابت: 3.2 میلی متر |
کاربردهای صنعتی
ماژول دوربین حرارتی مادون قرمز COIN212/R به طور گسترده ای در ترموگرافی ، امنیت و نظارت ، در فضای باز ، آتش نشانی و نجات ، AIoT ، سخت افزار هوشمند ، محموله های UAV ، ADAS و غیره استفاده می شود.
مزایای ما
سوالات متداول
1. در کدام صنایع از آشکارسازهای مادون قرمز آرایه صفحه کانونی استفاده می شود؟
آشکارساز صفحه کانونی مادون قرمز جزء اصلی سیستم تصویربرداری حرارتی است و کلید تشخیص ، شناسایی و تجزیه و تحلیل اطلاعات مادون قرمز اجسام است.کاربردهای گسترده ای در ترافیک ، بازرسی ، نظارت امنیتی ، هواشناسی ، پزشکی و سایر صنایع دارد.
2 مزیت آشکارساز مادون قرمز خنک نشده چیست؟
آشکارساز صفحه کانونی مادون قرمز خنک نشده نیازی به دستگاه مجتمع خنک کننده Dewar Cooler (IDCA) ندارد و می تواند در دمای اتاق کار کند.دارای مزایای شروع سریع ، مصرف برق کم ، اندازه کوچک ، وزن سبک ، عمر طولانی ، هزینه کم و غیره است.اگرچه حساسیت آشکارساز مادون قرمز خنک نشده به اندازه آشکارسازهای مادون قرمز سرد نیست ، اما پس از سالها توسعه ، عملکرد هزینه آن به وضوح بهتر از آشکارساز خنک شده است ، که چشم انداز کاربرد وسیع تری دارد.
