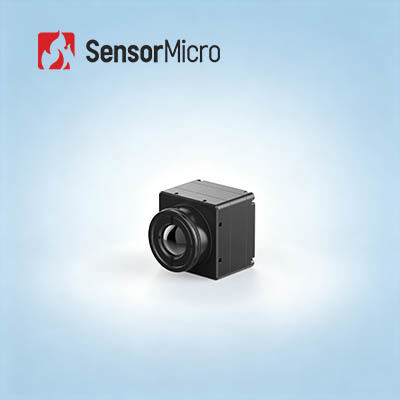

هسته دوربین حرارتی ترموگرافیک FPA بدون خنک شدن با وضوح 384x288 17μm اندازه پیکسل و دقت درجه حرارت ±2 °C
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN417RG3 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 384x288 /17μm | NETD | ≤30mK |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | نرخ فریم دیجیتال | 25/30/50 هرتز |
| محدوده دما | -20℃~+550℃ (قابل تنظیم) | دقت دما | ± 2 ℃ یا ± 2٪ |
| برجسته کردن | هسته دوربین حرارتی FPA,هسته دوربین حرارتی FPA خنک نشده,هسته دوربین حرارتی 400x300 |
||
توضیحات محصول
هسته دوربین حرارتی ترموگرافیک FPA بدون خنک کننده 384x288 17 میکرومتر
مرور کلی محصول
ماژول مادون قرمز بدون خنک کننده COIN417RG3 یک نسخه اندازه گیری دما است که شامل آشکارساز مادون قرمز 384x288/17 میکرومتر، مدار پردازش سیگنال با کارایی بالا و الگوریتم های پیشرفته پردازش تصویر است.
ماژول مادون قرمز COIN417RG3 دارای نمایش تصویر حرارتی واضح و شفاف، اندازه جمع و جور و مقرون به صرفه است. این ماژول عملکرد ترموگرافیک اختیاری با محدوده اندازه گیری از -20 درجه سانتیگراد تا 550 درجه سانتیگراد برای کاربردهای اندازه گیری دمای صنعتی ارائه می دهد.
ویژگی های اصلی
ویژگی های جامع، مقرون به صرفه
- توسعه یافته بر اساس آشکارسازهای مادون قرمز بدون خنک کننده مقرون به صرفه
- ادغام با الگوریتم های پیشرفته پردازش تصویر برای بهبود کیفیت تصویر
- دقت بالای اندازه گیری دما تا ±2 درجه سانتیگراد یا ±2%، پشتیبانی از محدوده های دمایی -20 درجه سانتیگراد تا 150 درجه سانتیگراد و 100 درجه سانتیگراد تا 550 درجه سانتیگراد، قابل تنظیم برای محدوده های گسترده تر
گسترش انعطاف پذیر، ادغام سریع
- گزینه های لنز نوری متعدد برای برآورده کردن نیازهای مختلف برنامه
- پشتیبانی از چندین حالت خروجی از جمله USB2.0/DVP/LVDS/BT.656
- خروجی داده های تصویر RAW/YUV، با کنترل پورت سریال
مشخصات محصول
| مدل | COIN417RG3 |
|---|---|
| شاخص های آشکارساز مادون قرمز | |
| ماده حساس | VOx |
| وضوح | 384*288 |
| اندازه پیکسل | 17 میکرومتر |
| پاسخ طیفی | 8 میکرومتر ~ 14 میکرومتر |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30/50 هرتز |
| زمان راه اندازی | 6 ثانیه |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدئوی دیجیتال | RAW/YUV422 |
| الگوریتم تصویر | تصحیح ناهمگونی (NUC) کاهش نویز سه بعدی (3DNR) کاهش نویز دو بعدی (DNS) فشرده سازی دامنه دینامیکی (DRC) تقویت لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ/گدازه/قرمز آهن/آهن داغ/پزشکی/قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| الکتریکی | |
| رابط خارجی استاندارد | 50 پین: DF40C-50DP-0.4V(51)، (HRS، نری) |
| برد توسعه | USB3.0/USB2.0/VPC/USB2.0&VPC |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدئوی دیجیتال | DVP8/DVP16/USB2.0/BT.656/LVDS |
| ولتاژ تغذیه | 4.5~5.5 ولت |
| مصرف برق معمولی | 0.65 وات |
| اندازه گیری دما | |
| دمای عملیاتی | -10 درجه سانتیگراد ~ +50 درجه سانتیگراد |
| محدوده اندازه گیری دما | -20 درجه سانتیگراد ~ +150 درجه سانتیگراد، 100 درجه سانتیگراد ~ +550 درجه سانتیگراد |
| دقت اندازه گیری دما | بزرگتر از ±2 درجه سانتیگراد / ±2% |
| اندازه گیری دمای جزئی | پشتیبانی از خروجی حداکثر، حداقل و میانگین مقادیر مناطق اندازه گیری دما |
| SDK | اندروید/ویندوز/لینوکس؛ دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
| مکانیکی | |
| اندازه هسته برهنه (میلی متر) | 25.4*25.4*16.5 |
| وزن هسته برهنه (گرم) | 16.6±1 |
| سازگاری محیطی | |
| دمای عملیاتی | -40 درجه سانتیگراد ~ +70 درجه سانتیگراد |
| دمای ذخیره سازی | -45 درجه سانتیگراد ~ +85 درجه سانتیگراد |
| رطوبت | 5%~95%، بدون میعان |
| لرزش | لرزش تصادفی، 5.35grms، 3 محور |
| ضربه | موج نیم سینوسی، 40g/11ms، جهت ضربه 3 محور، 6 جهت |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | |
| لنز نوری | فوکوس ثابت آترمال: 4.8 میلی متر/7 میلی متر/9.1 میلی متر/13 میلی متر/19 میلی متر/25 میلی متر |
| سطح حفاظت | IP67 (لنز جلو) |
کاربردهای مادون قرمز
ماژول تصویربرداری حرارتی COIN417RG3 می تواند در زمینه های بینایی صنعتی، آتش نشانی و نجات، نظارت امنیتی، مشاهده در فضای باز، بینایی ماشین، الکترونیک مصرفی و موارد دیگر استفاده شود.
درباره ما
چشم انداز ما: برای پیشبرد مرزهای حسگری و تغییر نحوه ارتباط مردم با دنیای اطرافشان.
ماموریت ما: برای بهره گیری از قدرت فناوری حسگری مادون قرمز برای تحول صنایع در سراسر جهان، امکان تصمیم گیری هوشمندتر، محیط های ایمن تر و آینده ای متصل تر.
ارزش ما: برای ایجاد فناوری مادون قرمز پیشرفته که جهان را به مکانی بهتر تبدیل می کند.
سوالات متداول
رنگ کاذب چیست؟
رنگ کاذب، که رنگ غلط نیز نامیده می شود، توزیع حرارتی اشیاء را از طریق سیستم تصویربرداری حرارتی مادون قرمز به تصاویر بصری تبدیل می کند و در مانیتور در سطح خاکستری یا رنگ کاذب نمایش داده می شود. این امر امکان دستیابی به توزیع دمای اشیاء را فراهم می کند. برای تسهیل تجزیه و تحلیل بصری آسان تصاویر حرارتی، از رنگ های کاذب که نشان دهنده تفاوت دما هستند استفاده می شود.
ماژول تصویربرداری حرارتی ما چند گزینه رنگ کاذب ارائه می دهد؟
ماژول تصویربرداری حرارتی ما 10 گزینه رنگ کاذب ارائه می دهد: سفید داغ، گدازه، آهن کمان، آهن داغ، پزشکی، قطبی، رنگین کمان 1، رنگین کمان 2، قرمز داغ و سفید داغ.
