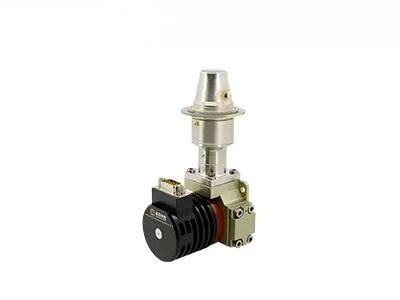

آشکارساز مادون قرمز خنک‌شده LWIR یکپارچه در سیستم‌های IR EO با وضوح 640x512

  • LWIR Cooled Infrared Detector Integrated Into EO IR Systems 640x512 Resolution
محل منبع ووهان، استان هوبی، چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل C615S LWIR
مقدار حداقل تعداد سفارش 1 قطعه
قیمت negotiable
شرایط پرداخت L/C، T/T

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
قطعنامه 640x512 Pixel Pitch 15 میکرومتر
مصرف برق پایدار 8 وات حساسیت بالا NETD≤25mK
محدوده طیفی 3.7~4.8μm (MW); 3.7 ~ 4.8μm (MW)؛ 7.7~9.5 (LW) 7.7 ~ 9.5 (LW) اندازه 142x58.5x71mm
برجسته کردن

آشکارساز مادون قرمز LWIR با وضوح 640x512

,

آشکارساز مادون قرمز خنک‌شده IR EO

,

آشکارساز خنک‌کننده یکپارچه LWIR
پیام بگذارید
توضیحات محصول

آشکارساز مادون قرمز خنک‌شونده LWIR یکپارچه شده در سیستم‌های EO IR با وضوح 640x512

توضیحات محصول


مجموعه خنک‌کننده دیواری یکپارچه C615S LWIR یکی از آشکارسازهای مادون قرمز خنک‌شونده T2SL است که توسط SensorMicro توسعه یافته است. این یک مجموعه آشکارساز خنک‌کننده یکپارچه (IDCA) با ساختار 640x512 / 15µm نوع II Superlattice (T2SL) است که برای باندهای موج بلند مادون قرمز (LWIR) با عملکرد بالا 7.7~9.5μm طراحی شده است.


با وضوح 640x512 و کاهش فاصله پیکسل به 15µm، مجموعه خنک‌کننده دیواری یکپارچه C615S LWIR تصویر واضح و عملکرد برتری را ارائه می‌دهد. این دستگاه دارای پیشرفته‌ترین فناوری، راندمان کوانتومی بالا، نرخ فریم بالا، حساسیت بالا، نویز کم، بهترین یکنواختی و غیره است.


به عنوان یک آشکارساز LWIR، عملکرد بالایی را در شرایط آب و هوای شن و غبار ارائه می‌دهد و تحت تأثیر سوسو زدن نور خورشید یا هر شعله با دمای بالا قرار نمی‌گیرد.


ویژگی های اصلی


- وضوح: 640x512

- فاصله پیکسل: 15µm

- حساسیت بالا

- اثر تصویربرداری خوب

- نویز کم

- عملکرد پایدار

- یکنواختی عالی


مشخصات محصول


مدل C615S LWIR
جنس T2SL
وضوح 640x512
فاصله پیکسل 15um
محدوده طیفی 7.7μm～9.5μm LW
حالت کار Snapshot; ITR & Interlace Binning Integration Mode; Windows Mode; Anti-blooming
ظرفیت شارژ ITR: 12.22Me-/6.67Me-
Interlace Binning: 24.44Me-/13.33Me-
محدوده دینامیکی ITR: ≥76dB
Interlace Binning: ≥77dB
کانال خروجی 4; تا 22.5 مگاپیکسل در ثانیه در هر خروجی
NETD ≤30mK(F2 ITR)
≤25mK(F2 Interlace Binning)
نرخ پیکسل موثر ≥99.5%
یکنواختی پاسخ ≤8%
نوع خنک‌کننده RS058
مصرف برق ثابت <8W
حداکثر مصرف برق <17W
منبع تغذیه 24V DC
زمان خنک‌سازی <5min30s
وزن ≤600g
ابعاد (mm) 148x58.5x71
دمای کار -45°C ~ +71°C


کاربردهای صنعتی


آشکارساز IR خنک‌شونده C615S LWIR در بسیاری از زمینه‌ها مانند سیستم نظارت از راه دور، سیستم بهبود دید پرواز، محموله چند حسگری و غیره به طور گسترده استفاده می‌شود.

آشکارساز مادون قرمز خنک‌شده LWIR یکپارچه در سیستم‌های IR EO با وضوح 640x512 0


درباره ما



چشم انداز ما: گسترش مرزهای حسگری و تغییر نحوه ارتباط مردم با دنیای اطرافشان.



ماموریت ما: بهره‌گیری از قدرت فناوری حسگری مادون قرمز برای متحول کردن صنایع در سراسر جهان، فعال کردن تصمیم‌گیری‌های هوشمندانه، محیط‌های ایمن‌تر و آینده‌ای متصل‌تر.



ارزش ما: ایجاد فناوری مادون قرمز پیشرفته که جهان را به مکانی بهتر تبدیل می‌کند.


سوالات متداول


1. تابش مادون قرمز چیست؟
هنگام صحبت در مورد تصویربرداری حرارتی مادون قرمز، اولین چیزی که باید به آن فکر کرد، تابش مادون قرمز (IR) است. طول موج انرژی تابش مادون قرمز از حدود 700 نانومتر شروع می‌شود و تا حدود 1 میلی‌متر ادامه دارد. همه اشیاء مقدار معینی گرما را به شکل تابش مادون قرمز ساطع می‌کنند که برای ما نامرئی است، زیرا در کل طیف الکترومغناطیسی، چشم غیرمسلح فقط می‌تواند "نور مرئی" را ببیند.


2. چگونه یک تصویربردار حرارتی مادون قرمز کار می‌کند؟
جزء اصلی تجهیزات مادون قرمز، آشکارساز حرارتی مادون قرمز است که می‌تواند تفاوت‌های دمایی جزئی اشیاء اطراف را به طور حساس تشخیص دهد. سپس، این اطلاعات تابشی را از شیء جمع‌آوری می‌کند و اطلاعات دما را برای تصویربرداری خروجی می‌دهد که بر اساس اطلاعات تفاوت دما است. هرچه شیء داغ‌تر باشد، تابش مادون قرمز بیشتری تولید می‌کند. اگر شدت آن خیلی زیاد باشد، می‌توانید آن را مانند گرما احساس کنید.
