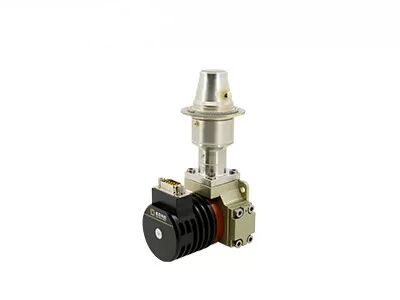

آشکارساز مادون قرمز خنک شونده سوپرلتیس موج متوسط نوع II 640x512 15 میکرومتر برای مونتاژ خنک کننده دیواری یکپارچه
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | C615H |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 / 15μm | NETD | 20mK (F2/F4) |
|---|---|---|---|
| محدوده طیفی | 3.7±0.2μm~4.8±0.2μm | حداکثر نرخ فریم | 100 هرتز |
| پاسخ غیر یکنواخت | ≤8٪ | نرخ پیکسل موثر | ≥99.76٪ |
| برجسته کردن | آشکارسازهای مادون قرمز خنک کننده 30um,آشکارسازهای مادون قرمز Superlattice 320x256,RS058 آشکارسازهای مادون قرمز خنک شده Lwir |
||
توضیحات محصول
توضیحات محصول
استفاده از تکنولوژی Superlattice نوع-II و طراحی یک کریو کولر خطی، آشکارگر مادون قرمز خنک شده HOT C615H ارائه می دهد 640 × 512 رزولوشن در اندازه پیکسل 15 μm.استفاده از توده فلک فوکال در 150 K، عملکرد فوق العاده ای را با SWaP عالی حفظ می کند: وزن 235 گرم، مصرف انرژی 3 وات و 2.5 دقیقه خنک شدن سریع.در حالی که MTTF ≥25،000 ساعت عملکرد قابل اطمینان طولانی مدت را برای کاربردهای تصویربرداری حرارتی کم نگهداری تضمین می کند.
ویژگی های اصلی
طراحی بهینه شده SWaP
- اندازه Dewar: φ33 × 37.5 × 70 mm؛ Cryocooler: φ26 × 55.8 mm، اجازه می دهد تا ادغام انعطاف پذیر
- وزن به 235 گرم کاهش یافته است؛ مصرف انرژی پایدار به 3 وات کاهش یافته است
سرد شدن سریع، شروع سریع
- زمان خنک شدن به اندازه 2.5 دقیقه
طول عمر طولانی تر، عملکرد کارآمد
- MTTF ≥ 25000 ساعت
مشخصات محصول
| پارامتر | مشخصات |
|---|---|
| مدل | C615H |
| مواد حساس | T2SL |
| قطعنامه | 640×512 |
| اندازه پیکسل | 15 μm |
| پاسخ طیف | 3.7±0.2 μm ~ 4.8±0.2 μm |
| NETD معمولی | 20 mK (F2/F4) |
| حداکثر سرعت فریم | 100 هرتز |
| نرخ پیکسل موثر | ≥99.76٪ |
| عدم یکسانی پاسخ | ≤8٪ |
| دمای کار | -45°C ~ +71°C |
| یخچال سرد | LS711H. |
| زمان خنک شدن (23°C) | ≤3 دقیقه. ≤2.5 دقیقه. |
| حداکثر مصرف برق (71 درجه سانتیگراد) | ≤12 ولت |
| مصرف برق ثابت (23 درجه سانتیگراد) | ≤3 ولت |
| اندازه (ملی متر) | کريوکولر: φ26×55.8 دیور: 33×37.5×70 |
| وزن (g) | ≤235 |
کاربردهای صنعتی
آشکارگر مادون قرمز خنک شده C615H MWIR به طور گسترده ای در بسیاری از زمینه ها مانند NDT، نظارت بر محیط زیست، نظارت دوربرد، تحقیقات علمی و موارد دیگر استفاده می شود.
مزایای ما
عرضه پایدار
با داشتن یک زنجیره تامین پایدار و قابل اعتماد در سراسر اکوسیستم ما، می توانیم به سرعت به خواسته های بازار پاسخ دهیم.
حفظ نوآوری
با تخصص در تولید آشکارساز و تجربه در پشتیبانی از یکپارچه سازی سیستم، ما بینش عمیق در مورد الزامات عملکرد، به طور مداوم طراحی بهینه سازی،و یک چرخه نیکو ایجاد کنیم: کاربرد محصول → بازخورد فنی → ارتقاء محصول.
مزیت هزینه
با مدیریت کل زنجیره تولید و استفاده از تولید کارآمد و در مقیاس بزرگ، ما قیمت رقابتی برای طیف گسترده ای از برنامه ها ارائه می دهیم.
سوالات عمومی
1اشعه مادون قرمز چيست؟
هنگامی که در مورد تصویربرداری حرارتی مادون قرمز صحبت می کنیم، اولین چیزی که باید در نظر گرفته شود تابش مادون قرمز (IR) است. طول موج انرژی تابش مادون قرمز در حدود 700 نانومتر شروع می شود و تا حدود 1 میلی متر گسترش می یابد.همه اجسام مقدار مشخصی از گرما را به شکل اشعه مادون قرمز تولید می کنندکه برای ما نامرئی است چون در کل طیف الکترومغناطیسی، چشم غیر مسلح فقط می تواند "نور مرئی" را ببیند.
2دستگاه تصویربرداری حرارتی مادون قرمز چطور کار می کنه؟
قطعه اصلی تجهیزات مادون قرمز، آشکارگر حرارتی مادون قرمز است، که می تواند تفاوت دمای کوچک اشیاء اطراف را به طور حساس تشخیص دهد.سپس این اطلاعات تشعشع را از جسم جمع آوری می کند و اطلاعات دمایی را برای تصویربرداری تولید می کندهرچه جسم داغتر باشد، تشعشع مادون قرمز بیشتری تولید می کند. اگر شدت آن بیش از حد بالا باشد، می توانید آن را به عنوان گرما احساس کنید.
