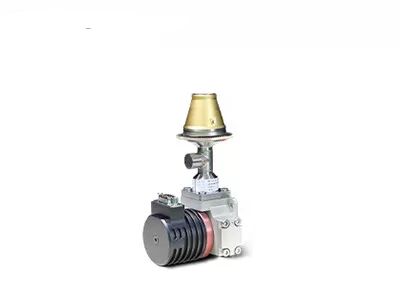

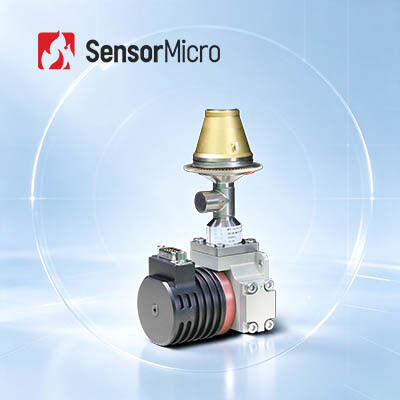

  • 1280x1024 12μm Cooled FPA Infrared Detector 18mK High Sensitivity Integrated Dewar Cooler Assembly
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل C1212M
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
قطعنامه 1280x1024/12μm NETD 18mK (F2/F4)
محدوده طیفی 3.7 ~ 4.8μm مگاوات دمای عملیاتی -45℃℃+71℃
منبع تغذیه 24 ولت DC حداکثر نرخ فریم 100 هرتز
برجسته کردن

آشکارساز FPA خنک کننده 1280x1024,24VDC ردیاب FPA خنک کننده

,

آشکارساز FPA مگاپیکسلی MWIR FPA

,

Megapixels MWIR FPA Detector
پیام بگذارید
توضیحات محصول
مرور کلی محصول

آشکارساز مادون قرمز C1212M MWIR MCT FPA وضوح بالا، عملکرد بالا و قابلیت اطمینان بالا را ارائه می دهد. این محصول چهار برابر پیکسل بیشتر در همان ناحیه تصویر فعال نسبت به محصولات معمولی 640×512 ارائه می دهد. اندازه پیکسل کاهش یافته 12 µm، وضوح فضایی بهتری را فراهم می کند و با فاصله کانونی لنزهای نوری کوتاه تر برای دستیابی به همان ماموریت برد مطابقت دارد. آشکارساز مادون قرمز خنک شونده C1212M انتخابی ایده آل برای کاربردهایی است که نیاز به عملکرد برتر در برد طولانی و تشخیص جزئیات تصویر دارند.

ویژگی های اصلی
عملکرد برجسته
  • وضوح بالا 1280×1024 برای میدان دید وسیع تر و فاصله تشخیص طولانی تر
  • اندازه پیکسل 12 µm برای بهبود وضوح فضایی
تصویر واضح و شفاف
  • حساسیت بالا، با NETD معمولاً تا 18 mK
  • یکنواختی خوب، با نرخ پیکسل موثر بیش از 99.5%
طراحی برای کاربردهای خاص
  • عدد F قابل سفارشی سازی است
  • تامین مداوم تضمین شده است
مشخصات محصول
مدل آشکارساز مادون قرمز خنک شونده C1212M HD MWIR
ماده حساس MCT
وضوح 1280×1024
اندازه پیکسل 12 µm
پاسخ طیفی 3.7 µm ± 0.2 µm ～ 4.8 µm ± 0.2 µm
حالت کار حالت های Snapshot؛ ITR/IWR؛ حالت پنجره؛ ضد اشباع
ظرفیت بار 6.75 Me⁻ / 4.8 Me⁻ (ITR)؛ 5.25 Me⁻ / 3.3 Me⁻ (IWR)
محدوده دینامیکی حالت ITR ≥ 80 dB؛ حالت IWR ≥ 76 dB
کانال خروجی 4 یا 8 کانال؛ تا 20 MHz در هر خروجی
حداکثر نرخ فریم 100 Hz
NETD معمول 18 mK (F2/F4)
نرخ پیکسل موثر ≥ 99.5%
عدم یکنواختی پاسخ ≤ 8%
سرمایش قابل تنظیم RS058F LS734
نوع سرمایش سرمایش استرلینگ چرخشی سرمایش استرلینگ خطی
مصرف برق پایدار (23 ℃) ≤ 7 W ≤ 10 W
حداکثر مصرف برق (71 ℃) ≤ 17 W ≤ 45 W
منبع تغذیه 24 V DC 24 V DC
زمان خنک شدن (23 ℃) ≤ 6 min ≤ 4 min
حداکثر اندازه (mm) 149 × 58.5 × 71 کمپرسور Φ46 × 122
دیوار Φ55 × 119
وزن (g) ≤ 600 ≤ 1200
دمای عملیاتی -45 ℃ ～ +71 ℃
کاربردهای صنعتی

آشکارساز مادون قرمز خنک شونده با کرایوژنیک C1212M MWIR در بسیاری از زمینه ها از جمله تست غیر مخرب (NDT)، نظارت بر محیط زیست، نظارت از راه دور و تحقیقات علمی به طور گسترده ای مورد استفاده قرار می گیرد.

مزایای ما

SensorMicro یکی از اولین شرکت های چین است که در زمینه آشکارسازهای مادون قرمز خنک شونده مبتنی بر ابرشبکه نوع II مبتنی بر آنتیمونید (T2SL) تحقیق می کند. این شرکت پیشگام تولید انبوه و کاربرد مهندسی چنین آشکارسازهایی در داخل کشور بوده است و دارای قابلیت های اثبات شده در تحقیق و توسعه و تولید دستگاه های پیشرفته سطح بالا، از جمله آشکارسازهای MWIR، LWIR، آرایه های بزرگ و آشکارسازهای دمای عملیاتی بالا (HOT) می باشد.

سوالات متداول
1. تابش مادون قرمز چیست؟

هنگام صحبت در مورد تصویربرداری حرارتی مادون قرمز، اولین چیزی که باید در نظر گرفت تابش مادون قرمز (IR) است. طول موج انرژی تابش مادون قرمز از حدود 700 نانومتر شروع شده و تا حدود 1 میلی متر امتداد می یابد. تمام اجسام مقدار معینی گرما را به شکل تابش مادون قرمز منتشر می کنند که برای ما نامرئی است زیرا در کل طیف الکترومغناطیسی، چشم غیر مسلح فقط می تواند "نور مرئی" را ببیند.

2. تصویربردار حرارتی مادون قرمز چگونه کار می کند؟

جزء اصلی تجهیزات مادون قرمز، آشکارساز حرارتی مادون قرمز است که می تواند تفاوت های دمایی جزئی اجسام اطراف را به طور حساس تشخیص دهد. سپس این اطلاعات تابش را از جسم جمع آوری کرده و اطلاعات دما را برای تصویربرداری، بر اساس اطلاعات اختلاف دما، خروجی می دهد. هرچه جسم داغ تر باشد، تابش مادون قرمز بیشتری تولید می کند. اگر شدت کافی باشد، می توانید آن را به صورت گرما احساس کنید.
