ردیاب مادون قرمز 15 میکرومتری LWIR 640x512 خنک‌شده در سیستم‌های EO-IR

  • Cooled 640x512 15μm LWIR Infrared Detector Integrated Into EO-IR Systems
محل منبع ووهان، استان هوبی، چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل C615S LWIR
مقدار حداقل تعداد سفارش 1 قطعه
قیمت negotiable
شرایط پرداخت L/C، T/T
جزئیات محصول
قطعنامه 640x512 Pixel Pitch 15 میکرومتر
مصرف برق پایدار 8 وات حساسیت بالا NETD≤25mK
محدوده طیفی 3.7~4.8μm (MW); 3.7 ~ 4.8μm (MW)؛ 7.7~9.5 (LW) 7.7 ~ 9.5 (LW) اندازه 142x58.5x71mm
برجسته کردن

آشکارساز مادون قرمز LWIR 15um

,

آشکارساز مادون قرمز LWIR 640x512

,

آشکارسازهای مادون قرمز خنک شده LWIR
پیام بگذارید
توضیحات محصول

آشکارساز مادون قرمز LWIR خنک شده 640x512 / 15μm یکپارچه شده در سیستم های EO-IR

توضیحات محصول


مجموعه خنک کننده دیواری یکپارچه C615S LWIR یکی از آشکارسازهای مادون قرمز خنک شده T2SL است که توسط SensorMicro توسعه یافته است. این یک مجموعه آشکارساز خنک کننده یکپارچه (IDCA) 640x512 / 15µm نوع II Superlattice (T2SL) است که برای باندهای موج بلند مادون قرمز (LWIR) با عملکرد بالا 7.7~9.5μm طراحی شده است.


با وضوح 640x512 و کاهش فاصله پیکسل به 15µm، مجموعه خنک کننده دیواری یکپارچه C615S LWIR تصویر واضح و عملکرد برتری را ارائه می دهد. این دستگاه دارای پیشرفته ترین فناوری، راندمان کوانتومی بالا، نرخ فریم بالا، حساسیت بالا، نویز کم، بهترین یکنواختی و غیره است.


به عنوان یک آشکارساز LWIR، عملکرد بالایی را در شرایط آب و هوای شن و غبار ارائه می دهد و تحت تأثیر سوسو زدن نور خورشید یا هر شعله با دمای بالا قرار نمی گیرد.


ویژگی های اصلی


- وضوح: 640x512

- فاصله پیکسل: 15µm

- حساسیت بالا

- اثر تصویربرداری خوب

- نویز کم

- عملکرد پایدار

- یکنواختی عالی


مشخصات محصول


مدل C615S LWIR
جنس T2SL
وضوح 640x512
فاصله پیکسل 15um
محدوده طیفی 7.7μm～9.5μm LW
حالت کار Snapshot; ITR & Interlace Binning Integration Mode; Windows Mode; Anti-blooming
ظرفیت شارژ ITR: 12.22Me-/6.67Me-
Interlace Binning: 24.44Me-/13.33Me-
محدوده دینامیکی ITR: ≥76dB
Interlace Binning: ≥77dB
کانال خروجی 4; تا 22.5 مگاپیکسل در ثانیه در هر خروجی
NETD ≤30mK(F2 ITR)
≤25mK(F2 Interlace Binning)
نرخ پیکسل موثر ≥99.5%
یکنواختی پاسخ ≤8%
نوع خنک کننده RS058
مصرف برق ثابت <8W
حداکثر مصرف برق <17W
منبع تغذیه 24V DC
زمان خنک شدن <5min30s
وزن ≤600g
ابعاد (mm) 148x58.5x71
دمای کار -45°C ~ +71°C


کاربردهای صنعتی


آشکارساز IR خنک شده C615S LWIR در بسیاری از زمینه ها مانند سیستم نظارت از راه دور، سیستم بهبود دید پرواز، محموله چند سنسوری و غیره به طور گسترده استفاده می شود.

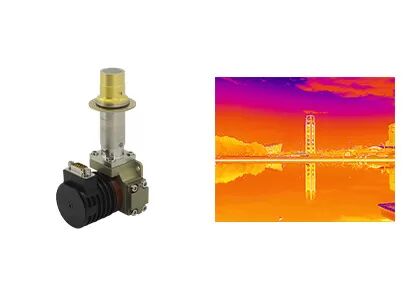

ردیاب مادون قرمز 15 میکرومتری LWIR 640x512 خنک‌شده در سیستم‌های EO-IR 0


مجموعه محصولات متنوع



طیف گسترده ای از فرمت های محصول از جمله آشکارسازهای مادون قرمز، هسته های دوربین و ماژول ها برای پاسخگویی به نیازهای مختلف ادغام.



تنوع محصول غنی

رزولوشن های آرایه متعدد، اندازه پیکسل، باندهای موج و ترکیبات گزینه های لنز، انعطاف پذیری بیشتری را برای برنامه های کاربردی متنوع فراهم می کند.



عملکرد برجسته

تصویربرداری واضح، اندازه جمع و جور، مصرف کم انرژی، حساسیت بالا و قابلیت اطمینان قوی - طراحی شده برای عملکرد در طیف گسترده ای از چالش های محیطی.



ادغام آسان

گزینه های رابط متعدد، ادغام را ساده می کند و توسعه سریع را در چندین زمینه کاربردی امکان پذیر می کند.


سوالات متداول


1. کاربرد آشکارساز مادون قرمز خنک شده دو رنگ LWIR، MWIR/LWIR


در فناوری تصویربرداری حرارتی مادون قرمز، آشکارسازهای حرارتی موج بلند دارای نفوذ قوی از طریق اتمسفرهای گرد و غبار هستند، تحت تأثیر اثرات درخشش خورشید و انعکاس نور قرار نمی گیرند. کیفیت تصویر برجسته را می توان در محیط های مختلف پیچیده، مانند رانندگی وسایل نقلیه در اتمسفر گرد و غبار، بادبان کشتی بر روی آب با نور بازتابی و هواپیما که از میان ابرها پرواز می کند، به دست آورد.


آشکارساز مادون قرمز خنک شده دو رنگ مزایای تشخیص موج متوسط و موج بلند را در یک مجموعه آشکارساز مادون قرمز خنک شده ترکیب می کند، که می تواند همزمان تصویربرداری با کارایی بالا را در باندهای موج دوگانه انجام دهد و میزان هشدار کاذب را تا حد زیادی کاهش دهد. می توان از آن برای تشخیص زمینه های پیچیده و نظارت بر اهداف متحرک با سرعت بالا استفاده کرد.
