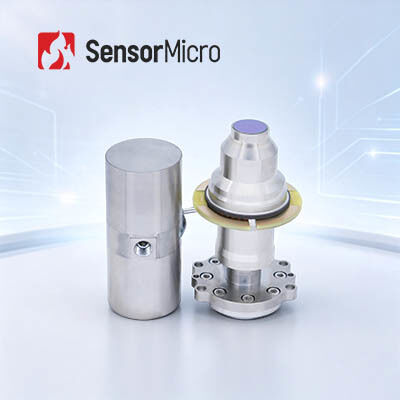

MWIR کاوشگر مادون قرمز خنک شده 1280x1024 7.5μm برای سیستم های نظارت
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | C1207H |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024/7.5μm | NETD | 25 میلیون |
|---|---|---|---|
| محدوده طیفی 8 ~ 14μm | 3.7 ~ 4.8μm مگاوات | دمای عملیات | -45℃~+71℃ |
| زمان خنک شدن (23 ℃) | ≤3 دقیقه | مصرف برق ثابت (23℃) | ≤3W |
| برجسته کردن | آشکارساز مادون قرمز خنک کننده برودتی MWIR,آشکارساز مادون قرمز خنک کننده 640x512 MWIR,آشکارسازهای مادون قرمز خنک کننده 640x512 |
||
توضیحات محصول
توضیحات محصول
کشنده مادون قرمز خنک شده C1207H ما شامل یک FPA 1280×1024 مگاپیکسلی با پیکسل های پیشرو در صنعت 7.5μm است در مقایسه با کشنده های استاندارد 640×512 که همان صحنه را پوشش می دهنداین چهار برابر مقدار پیکسل را برای کشف اطلاعات تصویر ظریف که در غیر این صورت از دست داده می شود، ارائه می دهد.با داشتن تصویربرداری با وضوح بالا، این آشکارساز هنوز یک طراحی فیزیکی جمع و جور را حفظ می کند.آن را در سطح فوکال در 150K کار می کند در حالی که حفظ عملکرد تصویربرداری کاملبا تشکر از مزایای برجسته SWaP، آن را به خوبی برای سناریوهای مورد نیاز قابل اعتماد تشخیص دور دراز و تشخیص دقیق جزئیات گرمایی پیچیده است.
ویژگی های اصلی
رزولوشن مگاپیکسلی، اندازه پیکسل بسیار کوچک
- تصویربرداری با وضوح بالا 1280×1024 مگاپیکسلی برای یک میدان دید گسترده
- اندازه پیکسل فوق العاده کوچک 7.5μm، وضوح فضایی بالا و محدوده تشخیص گسترده ای را ارائه می دهد
طراحی جمع و جور برای فضای بیشتر
- کوچک تر و سبک تر
- مصرف برق ثابت به حداقل 3 وات
عملکرد قابل اعتماد و پایدار
- MTTF تا 20000 ساعت
مشخصات محصول
| مدل | C1207H HOT MWIR Detector خنک کننده مادون قرمز |
|---|---|
| مواد حساس | T2SL |
| قطعنامه | 1280×1024 |
| اندازه پیکسل | 7.5μm |
| پاسخ طیف | 3.7μm±0.2μm 4.8μm±0.2μm |
| NETD معمولی | 25mK |
| حداکثر سرعت فریم | 50 هرتز |
| نرخ پیکسل موثر | ≥99.5٪ |
| عدم یکسانی پاسخ | ≤8٪ |
| دمای کار | -45°C~+71°C |
| یخچال سرد | LS711H |
| زمان خنک شدن (23°C) | ≤3 دقیقه |
| حداکثر مصرف برق (71 درجه سانتیگراد) | ≤12W |
| مصرف برق ثابت (23 درجه سانتیگراد) | ≤3W |
| اندازه (ملی متر) | کريوکولر: φ26×55.8 دیور: 33×37.5×70 |
| وزن (g) | ≤235 |
کاربردهای صنعتی
آشکارگر مادون قرمز خنک شده C1207H MWIR به طور گسترده ای در بسیاری از زمینه ها مانند NDT، نظارت بر محیط زیست، نظارت دوربرد، تحقیقات علمی و موارد دیگر استفاده می شود.
خط تولید ما
تکنولوژی های آشکارساز مادون قرمز داخلی
- 8 اینچ 0.11μm VOx غیر خنک کننده کشنده های مادون قرمز
- 8 اینچ 0.5μm MCT خنک کش های مادون قرمز
- آشکارسازهای مادون قرمز خنک شده 8 اینچ 0.5μm T2SL
ظرفیت تولید و مزایا
- 6 میلیون آشکارساز مادون قرمز خود ساخته شده در سال
- 30تاسیسات تولید نیمه هادی
- 20مساحت اتاق های تمیز
در مورد SensorMicro
"سنسور مایکرو" تولید کننده و ارائه دهنده خدمات پیشرو در جهان در زمینه آشکارسازی مادون قرمز است.آن را مایل به ارائه به مشتریان در سراسر جهان با عملکرد بالا غیر خنک و خنک کش های تصویربرداری حرارتی و به اشتراک گذاشتن تجربه کاربردی حرفه ای خود را.
سوالات عمومی
1مزایای تصویربرداری گازی نوری
- صرفه جویی در زمان و کارایی:از تشخیص در زمان واقعی در مقیاس بزرگ پشتیبانی می کند، مکان نشت سریع، نیازی به قطع تولید نیست.
- تشخیص فاصله دور:دور از مناطق خطرناک و پیچیده، آزمایش بدون تماس بدون تخریب، بدون منبع تشعشع اضافی.
- آسان برای تحلیل:تصویربرداری بصری، ذخیره سازی فوری، تجزیه و تحلیل راحت.
- بازرسي چند وظيفه اي:انواع گازهای مختلف را می توان تشخیص داد، با عملکرد بسیار عالی اندازه گیری دمای از راه دور.
2اصول کار تصویربرداری گازی نوری
تصویربرداری گازی نوری نوعی تکنولوژی مادون قرمز است که می تواند گاز های صنعتی نامرئی را ببیند.
پس از جذب اشعه مادون قرمز در طول موج های خاص، تفاوت اشعه مادون قرمز بین گاز و پس زمینه ایجاد خواهد شد.
آشکارگر مادون قرمز تشخیص نشت گاز با فیلتر باند باریک داخلی فقط باند مادون قرمز را در نزدیکی اوج جذب مادون قرمز گاز دریافت می کند.و می تواند گاز را به تصاویر مادون قرمز قابل مشاهده از طریق تفاوت تابش بین گاز و پس زمینه تبدیل کند.
