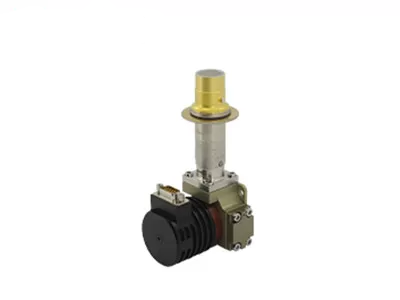

آشکارساز مادون قرمز خنک LWIR یکپارچه در سیستم های EO-IR 640x512 15μM
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | C615S LWIR |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | negotiable |
| شرایط پرداخت | L/C، T/T |
جزئیات محصول
| قطعنامه | 640x512 | Pixel Pitch | 15 میکرومتر |
|---|---|---|---|
| مصرف برق پایدار | 8 وات | حساسیت بالا | NETD≤25mK |
| محدوده طیفی | 3.7~4.8μm (MW); 3.7 ~ 4.8μm (MW)؛ 7.7~9.5 (LW) 7.7 ~ 9.5 (LW) | اندازه | 142x58.5x71mm |
| برجسته کردن | آشکارساز مادون قرمز LWIR یکپارچه,آشکارساز LWIR خنک شده 640x512,آشکارساز مادون قرمز خنک کننده LWIR 15uM |
||
توضیحات محصول
T2SL 640x512 / 15μm LWIR Detector خنک کننده مادون قرمز با مجموعه خنک کننده Dewar یکپارچه
توضیحات محصول
مجموعه خنک کننده Dewar یکپارچه C615S LWIR یکی از آشکارسازان مادون قرمز خنک کننده T2SL است که توسط SensorMicro توسعه یافته است. این یک Superlattice 640x512 / 15μm Type II (T2SL) است ،مجموعه ی خنک کننده ی یکپارچه ی رصد کننده (IDCA)طراحی شده برای باند های موج فرون قرمز موج بلند 7.7 ~ 9.5μm با عملکرد بالا.
با رزولوشن 640x512 و کاهش پیکسلی تا 15μm، مجموعه خنک کننده Dewar یکپارچه C615S LWIR تصویر واضح و عملکرد برتر را فراهم می کند.بهره وری کوانتومی بالا، نرخ فریم بالا، حساسیت بالا، سر و صدا کم، بهترین عدم یکسانی و غیره
به عنوان یک آشکارساز LWIR، عملکرد بالایی در شرایط آب و هوای شن یا گرد و غبار دارد و تحت تأثیر فلک نور خورشید یا هر شعله دمای بالا قرار نخواهد گرفت.
ویژگی های اصلی
- رزولوشن: 640x512
- پیکسل پیچ: 15μm
- حساسيت بالا
- اثر تصویربرداری خوب
- سر و صدا کم
- عملکرد پایدار
- نابرابری عالی
مشخصات محصول
| مدل | C615S LWIR |
| مواد | T2SL |
| قطعنامه | 640x512 |
| پیکسل پیچ | 15um |
| دامنه طیف | 7.7μm 9.5μm LW |
| حالت کار | عکس فوری؛ حالت ادغام ITR و Interlace Binning؛ حالت ویندوز؛ ضد شکوفایی |
| ظرفیت شارژ | آی تی آر: ۱۲.۲۲می-/۶.۶۷می- -تراسه بينيگ: 24.44ميلي- / 13.33ميلي- |
| محدوده پویا | ITR: ≥76dB پیچ و تاب: ≥77dB |
| کانال خروجی | 4؛ تا 22.5 مپی پکسل/ ثانیه در هر خروجی |
| NETD | ≤30mK ((F2 ITR) ≤25mK ((F2 Interlace Binding) |
| نرخ پیکسل موثر | ≥99.5٪ |
| عدم یکسانی پاسخ | ≤8٪ |
| نوع خنک کننده | RS058 |
| مصرف برق ثابت | <8W |
| حداکثر مصرف برق | <17W |
| منبع برق | 24 ولت DC |
| زمان خنک شدن | <5 دقیقه30 ثانیه |
| وزن | ≤600g |
| ابعاد (ملی متر) | 148x58.5x71 |
| دمای کار | -45°C ~ +71°C |
کاربردهای صنعتی
آشکارگر IR خنک شده C615S LWIR در بسیاری از زمینه ها مانند سیستم نظارت از راه دور ، سیستم تقویت دید پرواز ، بار مفید چند سنسور و غیره به طور گسترده ای استفاده می شود.
خدمات استاندارد
مستندات کامل: دستورالعمل های محصول، راهنمای راه اندازی و مرجع انتخاب. بدون حدس زدن شروع کنید.
توسعه و کمک به آزمایش: آزمایش یکپارچه نمونه، ارزیابی عملکرد و تأیید پارامتر آسان شده است.
Advanced Developer Toolkit: SDK ها، API ها، الگوریتم ها و ابزارهای عیب یابی برای ادغام عمیق.
پشتیبانی فنی از راه دور: پشتیبانی 24/7 پاسخ سریع و راه حل به موقع برای مسائل بحرانی.
گارانتی: قطعات اصلی و رعایت دقیق فرآیند برای بازگرداندن عملکرد بهینه.
سوالات عمومی
1. مزایای تصویربرداری گازی نوری
صرفه جویی در زمان و کارایی: پشتیبانی از تشخیص در زمان واقعی در مقیاس بزرگ، موقعیت سریع نشت، نیازی به قطع تولید نیست.
تشخیص فاصله دور: دور از مناطق خطرناک و پیچیده، آزمایش بدون تماس بدون تخریب، بدون منبع تشعشع اضافی
تجزیه و تحلیل آسان: تصویربرداری بصری، ذخیره سازی فوری، تجزیه و تحلیل آسان
بازرسی چند عملکردی: می توان انواع گازهای مختلف را تشخیص داد، با عملکرد بسیار عالی اندازه گیری دمای از راه دور
۲- اصل کار تصویربرداری گازی نوری
تصویربرداری گازی نوری نوعی تکنولوژی مادون قرمز است که می تواند گاز های صنعتی نامرئی را ببیند.
پس از جذب اشعه مادون قرمز در طول موج های خاص، تفاوت اشعه مادون قرمز بین گاز و پس زمینه ایجاد خواهد شد.
آشکارگر مادون قرمز تشخیص نشت گاز با فیلتر باند باریک داخلی فقط باند مادون قرمز را در نزدیکی اوج جذب مادون قرمز گاز دریافت می کند.و می تواند گاز را به تصاویر مادون قرمز قابل مشاهده از طریق تفاوت تابش بین گاز و پس زمینه تبدیل کند.
