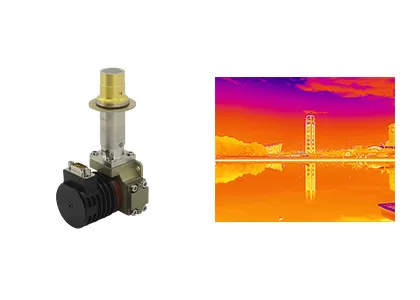

آشکارساز مادون قرمز خنک‌شده LWIR یکپارچه در سیستم‌های IR EO با وضوح 640x512

  • LWIR Cooled Infrared Detector Integrated Into EO IR Systems 640x512 Resolution
محل منبع ووهان، استان هوبی، چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل C615S LWIR
مقدار حداقل تعداد سفارش 1 قطعه
قیمت negotiable
شرایط پرداخت L/C، T/T
جزئیات محصول
قطعنامه 640x512 Pixel Pitch 15 میکرومتر
مصرف برق پایدار 8 وات حساسیت بالا NETD≤25mK
محدوده طیفی 3.7~4.8μm (MW); 3.7 ~ 4.8μm (MW)؛ 7.7~9.5 (LW) 7.7 ~ 9.5 (LW) اندازه 142x58.5x71mm
برجسته کردن

EO IR Systems آشکارساز مادون قرمز LWIR

,

آشکارساز مادون قرمز خنک کننده C615S LWIR

,

آشکارسازهای مادون قرمز با وضوح 640x512
پیام بگذارید
توضیحات محصول

آشکارساز مادون قرمز LWIR خنک شده 640x512 / 15μm یکپارچه شده در سیستم های EO-IR

توضیحات محصول


مجموعه خنک کننده دیواری یکپارچه C615S LWIR یکی از آشکارسازهای مادون قرمز خنک شده T2SL است که توسط SensorMicro توسعه یافته است. این یک مجموعه آشکارساز خنک کننده یکپارچه (IDCA) 640x512 / 15µm نوع II Superlattice (T2SL) است که برای باندهای موج بلند مادون قرمز (LWIR) با عملکرد بالا 7.7~9.5μm طراحی شده است.


با وضوح 640x512 و کاهش فاصله پیکسل به 15µm، مجموعه خنک کننده دیواری یکپارچه C615S LWIR تصویر واضح و عملکرد برتری را ارائه می دهد. این دستگاه دارای پیشرفته ترین فناوری، راندمان کوانتومی بالا، نرخ فریم بالا، حساسیت بالا، نویز کم، بهترین یکنواختی و غیره است.


به عنوان یک آشکارساز LWIR، عملکرد بالایی را در شرایط آب و هوای شن و ماسه یا گرد و غبار ارائه می دهد و تحت تأثیر سوسو زدن نور خورشید یا هر شعله با دمای بالا قرار نمی گیرد.


ویژگی های اصلی


- وضوح: 640x512

- فاصله پیکسل: 15µm

- حساسیت بالا

- اثر تصویربرداری خوب

- نویز کم

- عملکرد پایدار

- یکنواختی عالی


مشخصات محصول


مدل C615S LWIR
جنس T2SL
وضوح 640x512
فاصله پیکسل 15um
محدوده طیفی 7.7μm～9.5μm LW
حالت کار Snapshot; ITR & Interlace Binning Integration Mode; Windows Mode; Anti-blooming
ظرفیت شارژ ITR: 12.22Me-/6.67Me-
Interlace Binning: 24.44Me-/13.33Me-
محدوده دینامیکی ITR: ≥76dB
Interlace Binning: ≥77dB
کانال خروجی 4; تا 22.5 مگاپیکسل در ثانیه در هر خروجی
NETD ≤30mK(F2 ITR)
≤25mK(F2 Interlace Binning)
نرخ پیکسل موثر ≥99.5%
یکنواختی پاسخ ≤8%
نوع خنک کننده RS058
مصرف برق ثابت <8W
حداکثر مصرف برق <17W
منبع تغذیه 24V DC
زمان خنک شدن <5min30s
وزن ≤600g
ابعاد (mm) 148x58.5x71
دمای کار -45°C ~ +71°C


کاربردهای صنعتی


آشکارساز IR خنک شده C615S LWIR در بسیاری از زمینه ها مانند سیستم نظارت از راه دور، سیستم بهبود دید پرواز، محموله چند سنسوری و غیره به طور گسترده استفاده می شود.

آشکارساز مادون قرمز خنک‌شده LWIR یکپارچه در سیستم‌های IR EO با وضوح 640x512 0


خدمات سفارشی



سفارشی سازی محصول: تنظیم پیکربندی ها و انطباق الگوریتم ها برای پاسخگویی به الزامات خاص صنعت

پشتیبانی فنی و آموزش در محل: ارائه تنظیم سیستم و آموزش عملیاتی به مشتریان اصلی

نوآوری مشترک برای محصولات و بازارهای جدید: همکاری با مشتریان برای توسعه مشترک راه حل های کاربردی مادون قرمز نوآورانه


سوالات متداول


1. مزایای تصویربرداری گاز نوری

صرفه جویی در زمان و کارآمد: پشتیبانی از تشخیص در مقیاس بزرگ در زمان واقعی، مکان یابی سریع نشت، بدون نیاز به قطع تولید.
تشخیص از راه دور: دور از مناطق خطرناک و پیچیده، آزمایش غیر مخرب غیر تماسی، بدون منبع تشعشع اضافی
آسان برای تجزیه و تحلیل: تصویربرداری بصری، ذخیره سازی فوری، تجزیه و تحلیل راحت
بازرسی چند منظوره: انواع گازها را می توان تشخیص داد، با عملکرد اندازه گیری دمای از راه دور عالی

2．اصل کار تصویربرداری گاز نوری

تصویربرداری گاز نوری نوعی فناوری مادون قرمز است که می تواند گازهای صنعتی نامرئی را ببیند.

پس از جذب تابش مادون قرمز در طول موج های خاص، تفاوت تابش مادون قرمز بین گاز و پس زمینه ایجاد می شود.

آشکارساز مادون قرمز تشخیص نشت گاز با فیلتر باند باریک داخلی فقط باند مادون قرمز نزدیک به قله جذب مادون قرمز گاز را دریافت می کند و می تواند گاز را از طریق تفاوت تابش بین گاز و پس زمینه به تصاویر مادون قرمز قابل مشاهده تبدیل کند.
