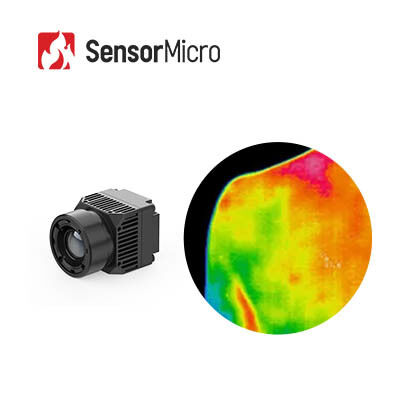

ماژول دوربین مادون قرمز بدون تابش 640×512 رزولوشن 8μm پیکسل پیچ برای تصویربرداری حرارتی پزشکی
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | RoHS2.0; Reach |
| شماره مدل | iHA608W |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | مصرف برق | 0.6 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 8 میکرومتر |
| NETD معمولی | ≤30mK | نرخ فریم | 25 هرتز |
| برجسته کردن | ماژول دوربین مادون قرمز بدون تشعشع,ماژول دوربین مادون قرمز پزشکی 384x288,ماژول دوربین تصویر حرارتی پزشکی |
||
توضیحات محصول
ماژول دوربین مادون قرمز 640×512/8μm بدون تابش برای غربالگری تصویر حرارتی پزشکی
خلاصه ی محصول
هسته دوربین مادون قرمز iHA608W یک راه حل حرفه ای تصویربرداری حرارتی است که یک کشنده مادون قرمز 8μm با وضوح 640×512 با عملکرد بالا را ادغام می کند.تمرکز بر اندازه گیری هوشمند درجه حرارت بدون تماسبا قابلیت تشخیص دما دقیق ± 0.5 °C و فناوری تصویربرداری پزشکی بهینه، تصاویر حرارتی واضح و خروجی داده های دمای پایدار را ارائه می دهد.طراحی سبکاین ماژول از یکپارچه سازی سریع تجهیزات و توسعه ثانویه پشتیبانی می کند.دستگاه های تشخیص سلامت خانگی، و سیستم های نظارت بر دمای پرورش دام.
ویژگی های اصلی
- اندازه گیری دقیق، تصویربرداری حرارتی دقیق
- طراحی شده به طور خاص برای اندازه گیری دمای بدن بدون تماس با دقت تا ± 0.5 °C
- لنزهای نوری درجه پزشکی و الگوریتم های پردازش تصویر پزشکی اختصاصی تصاویر واضح را ارائه می دهند
- طراحی فشرده، ادغام سبک وزن
- توسط یک آشکارساز مادون قرمز 8μm ApexCore با پیچ پیکسل کوچک برای فاکتور فرم فشرده
- ابعاد کوچک 21 × 21 × 31.5 میلی متر و وزن کم به 25 ± 2g، ایده آل برای ادغام در دستگاه های جمع و جور
- ادغام سریع، توسعه آسان
- رابط های استاندارد نوع C + USB 2.0 برای یکپارچه سازی سیستم ساده
- ارائه SDK های ویندوز، اندروید و لینوکس برای کاهش موانع توسعه
مشخصات محصول
| مدل | iHA608W |
|---|---|
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 640×512 |
| اندازه پیکسل | 8μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25 هرتز |
| زمان شروع | ≤6s |
| ویدیوی دیجیتال | RAW/YUV/TMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | رنگ پزشکی / کاذب |
| نرم افزار کامپیوتر | کنترل ماژول و نمایش ویدیو |
| اندازه گیری دمای | |
| دمای کار | 10°C تا +50°C |
| محدوده اندازه گیری دمای | 32°C~+42°C |
| دقت اندازه گیری دمای | ≤±0.5°C (پس از گرم شدن 2 دقیقه ای، محیط 23±3°C، هدف 32-42°C) |
| فاصله اندازه گیری | 0.5m-5m؛ از اندازه گیری درجه حرارت چند فاصله از طریق SDK پشتیبانی می کند |
| SDK | پشتیبانی از SDK ویندوز / اندروید / لینوکس ، تجزیه و تحلیل جریان ویدیو ، کنترل ماژول ، اندازه گیری جامع درجه حرارت آرایه ، تصویربرداری درجه حرارت ، تنظیم پنجره درجه حرارت ، ادغام چندگانه |
| برق | |
| رابط استاندارد خارجی | USB ((TYPE-C) |
| رابط ارتباطی | USB |
| رابط ویدیویی دیجیتال | USB20 |
| ولتاژ تغذیه | 5 ولت±0.5 |
| مصرف برق معمولی | 0.6W |
| لنز های نوری | |
| طول فوکوس | ۴ میلی متر |
| نوع لنز | فوکوس ثابت اترمال |
| # | 1 |
| FOV ((H × V) | 69.2°×55.4° |
| ماشین آلات | |
| اندازه (از جمله لنز) | ۲۱ میلی متر × ۲۱ میلی متر × ۳۱٫۵ میلی متر (از جمله لنز ۴ میلی متر) |
| وزن (از جمله لنز) | 25g±2 (از جمله لنز 4mm) |
| سازگاری با محیط زیست | |
| دمای کار | -10°C تا +50°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | 5.35 گرمي، ارتعاش تصادفي، 3- محور |
| تاثیر | نصف موج سینوس، 40g / 11ms، جهت ضربه، 3 محور، 6 جهت |
| ESD | تخلیه تماس 6kV؛ تخلیه هوا 8kV |
| گواهینامه | |
| صدور گواهینامه زیست محیطی | ROHS2.0/REACH |
کاربردهای صنعتی
انتظار می رود ماژول حرارتی iHA608W به طور گسترده ای در زمینه غربالگری بیماری، فیزیوتراپی طب سنتی چینی، بررسی سلامت، توانبخشی،و کاربردهای پزشکی مرتبط.
مزایای ما
تکنولوژی های آشکارساز مادون قرمز داخلی
- 8 اینچ 0.11μm VOx غیر خنک کننده کشنده های مادون قرمز
- 8 اینچ 0.5μm MCT خنک کش های مادون قرمز
- آشکارسازهای مادون قرمز خنک شده 8 اینچ 0.5μm T2SL
ظرفیت تولید و مزایا
- 6 میلیون آشکارساز مادون قرمز خود ساخته شده در سال
- 30تاسیسات تولید نیمه هادی
- 20مساحت اتاق های تمیز
پرسش های مکرر
1حساسيت حرارتي چيست؟
حساسیت حرارتی، همچنین به نام NETD (تفاوت دمای معادل سر و صدا) ، یک پارامتر کلیدی برای ارزیابی دوربین های تصویربرداری حرارتی موج متوسط (MWIR) و موج طولانی (LWIR) است.به طور مستقیم با وضوح اندازه گیری شده توسط تصویرگر حرارتی مرتبط استاین یک مقدار عددی است که نشان دهنده نسبت سیگنال به سر و صدا از تفاوت دمای است و در میلی کلفین (mK) اندازه گیری می شود. هرچه مقدار حساسیت حرارتی کمتر باشد،هرچه حساسیت بالاتر باشد و تصویر روشن تر باشد.
2کاربرد تصویربرداری حرارتی چیست؟
اندازه گیری دما و تصویربرداری در تمام آب و هوا دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز است.محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده ای در امنیت و نظارت استفاده می شود، بازرسی صنعتی، آتش سوزی، تعمیر پیش بینی، ADAS، پیشگیری از همه گیری ها، AIoT و کاربردهای دیگر.
