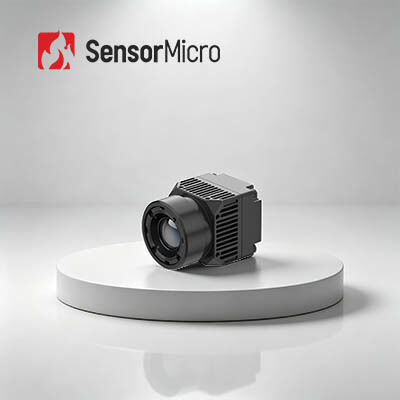

ماژول دوربین حرارتی مادون قرمز با رزولوشن ۵۱۲×۶۴۰ و گام پیکسلی ۸ میکرومتر برای تشخیص پزشکی
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | RoHS2.0; Reach |
| شماره مدل | iHA608W |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | مصرف برق | 0.6 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 8 میکرومتر |
| NETD معمولی | ≤30mK | نرخ فریم | 25 هرتز |
| برجسته کردن | ماژول دوربین حرارتی مادون قرمز پزشکی,ماژول دوربین حرارتی تشخیص پزشکی,دوربین حرارتی مادون قرمز پزشکی 17um |
||
توضیحات محصول
ماژول دوربین حرارتی مادون قرمز 640×512/8μm توسعهیافته بهطور ویژه برای تشخیص پزشکی
نمای کلی محصول
مدل iHA608W دارای آشکارساز مادون قرمز ApexCore 640×512/8μm است که بهطور ویژه برای اندازهگیری دمای بدن بدون تماس با دقت تا 0.5± درجه سانتیگراد طراحی شده است. این محصول با بهرهگیری از الگوریتمهای اختصاصی پردازش تصویر پزشکی، تصویربرداری حرارتی واضح و دقیقی ارائه داده، توزیع دما را بهصورت دقیق به نمایش میگذارد و دادههای اندازهگیری دمای قابلاعتمادی فراهم میکند.
اندازه پیکسل 8 میکرومتری امکان طراحی جمعوجورتر و سبکتری را فراهم میسازد، در حالی که رابطهای ویدیویی Type-C و ارتباطی USB 2.0 یکپارچهسازی سیستم را ساده میکنند. iHA608W برای کاربردهایی از جمله تشخیصهای پزشکی، غربالگری سلامت و اندازهگیری دمای دام بسیار مناسب است.
این ماژول دوربین حرارتی را میتوان بهسرعت در دستگاههای مختلف تصویربرداری حرارتی پزشکی ادغام کرد و انتظار میرود بهطور گسترده در غربالگری بیماریها، فیزیوتراپی طب سنتی چینی، معاینات سلامت و توانبخشی مورد استفاده قرار گیرد.
ویژگیهای اصلی
- اندازهگیری دقیق، تصویربرداری حرارتی با جزئیات بالا - طراحی ویژه برای اندازهگیری دمای بدن بدون تماس با دقت تا 0.5± درجه سانتیگراد. لنز اپتیکال با درجه پزشکی و الگوریتمهای اختصاصی پردازش تصویر پزشکی، تصاویری واضح ارائه میدهند.
- طراحی فشرده، یکپارچهسازی سبکوزن - مجهز به آشکارساز مادون قرمز 8 میکرومتری ApexCore با گام پیکسلی کوچک برای ابعاد فشرده. ابعادی به کوچکی 21×21×31.5 میلیمتر و وزن تنها 2±25 گرم، ایدهآل برای ادغام در دستگاههای کوچک.
- ادغام سریع، توسعه آسان - رابطهای استاندارد Type-C + USB 2.0 برای ادغام روان در سیستم. ارائه SDKهای ویندوز، اندروید و لینوکس جهت کاهش موانع توسعه.
مشخصات محصول
| مدل | iHA608W |
|---|---|
| شاخصهای آشکارساز مادون قرمز | |
| ماده حساس | VOx |
| رزولوشن | 640×512 |
| اندازه پیکسل | 8 میکرومتر |
| پاسخ طیفی | 8 تا 14 میکرومتر |
| NETD معمول | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25 هرتز |
| زمان راهاندازی | ≤6 ثانیه |
| ویدیوی دیجیتال | RAW/YUV/TMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | پزشکی/رنگ کاذب |
| نرمافزار رایانه | |
| نرمافزار کامپیوتر | کنترل ماژول و نمایش ویدیو |
| اندازهگیری دما | |
| دمای کاری | 10℃ تا +50℃ |
| محدوده اندازهگیری دما | 32℃ تا +42℃ |
| دقت اندازهگیری دما | ≤±0.5℃ (پس از ۲ دقیقه گرم شدن، دمای محیط 3±23 درجه سانتیگراد، دمای هدف 32-42 درجه سانتیگراد) |
| فاصله اندازهگیری | 0.5 تا 5 متر؛ پشتیبانی از اندازهگیری دما در فواصل چندگانه از طریق SDK |
| SDK | پشتیبانی از SDK ویندوز/اندروید/لینوکس، تحقق تحلیل جریان ویدیو، کنترل ماژول، اندازهگیری دمای آرایهای جامع، تصویربرداری دما، تنظیم پنجره دما، یکپارچهسازی چندگانه |
| مشخصات الکتریکی | |
| رابط خارجی استاندارد | USB(TYPE-C) |
| رابط ارتباطی | USB |
| رابط ویدیوی دیجیتال | USB2.0 |
| ولتاژ تغذیه | 5 ولت ± 0.5 |
| توان مصرفی معمول | 0.6 وات |
| لنز اپتیکال | |
| فاصله کانونی | 4 میلیمتر |
| نوع لنز | فوکوس ثابت آترمال |
| F/# | 1 |
| زاویه دید (H×V) | 69.2°×55.4° |
| مشخصات مکانیکی | |
| ابعاد (شامل لنز) | 21 میلیمتر × 21 میلیمتر × 31.5 میلیمتر (شامل لنز 4 میلیمتری) |
| وزن (شامل لنز) | 25 گرم ± 2 (شامل لنز 4 میلیمتری) |
| سازگاری با شرایط محیطی | |
| دمای کاری | -10℃ تا +50℃ |
| دمای نگهداری | -45℃ تا +85℃ |
| رطوبت | 5% تا 95%، غیرمتراکم |
| لرزش | 5.35grms، لرزش تصادفی، 3 محوره |
| ضربه | نیم موج سینوسی، 40g/11ms، جهت ضربه، 3 محور، 6 جهت |
| ESD | تخلیه تماسی 6 کیلوولت؛ تخلیه هوایی 8 کیلوولت |
| گواهینامهها | |
| گواهینامه زیستمحیطی | ROHS2.0/REACH |
کاربردهای صنعتی
انتظار میرود ماژول حرارتی iHA608W در حال حاضر و در آینده بهطور گسترده در زمینههای غربالگری بیماریها، فیزیوتراپی طب سنتی چینی، معاینات سلامت، توانبخشی و غیره استفاده شود.
ویژگیهای محصول
بهینهسازی کامل SWaP³
اندازه کوچک، وزن کم، مصرف توان پایین. ادغام آسان در سیستمهایی با محدودیت شدید فضا.
توسعه هوشمند حرفهای
پشتیبانی از تشخیص چند باندی، اندازهگیری دما و الگوریتم هوش مصنوعی برای شناسایی دقیق منبع نشتی.
پشتیبانی از سفارشیسازی انعطافپذیر
ارائه انواع مختلف آشکارسازها و ماژولها که میتوانند برای برآورده کردن سناریوهای مختلف تشخیص سفارشی شوند.
بالاترین استانداردهای صنعتی و مقررات
سازگاری کامل با الزامات نظارتی و کمک به اجرای تولید سبز و ایمن.
پرسشهای متداول
۱. تفاوت بین دید در نور کم، مادون قرمز فعال (Active IR) و تصویربرداری حرارتی چیست؟
دید در نور کم به نور طبیعی نیاز دارد و تصویر حاصل از نور طبیعی ضعیف را از طریق تقویتکننده تصویر به یک تصویر الکترونیکی تقویتشده تبدیل میکند.
مادون قرمز فعال (Active IR) بهطور فعال نور مادون قرمز ساطع میکند و از پرتو مادون قرمز منعکسشده از هدف استفاده مینماید. این فناوری قابلیت پنهانکاری بسیار ضعیفی دارد.
تصویربرداری حرارتی به هیچ نوری نیاز ندارد و یک دید در شب مادون قرمز غیرفعال است که اختلاف تابش مادون قرمز بین اهداف و محیط یا بخشهای مختلف یک شیء را تشخیص میدهد. این روش تحت تأثیر تغییرات شرایط نوری محیط، در شب یا حتی در مه، باران و سایر محیطهای سخت قرار نمیگیرد.
۲. آیا میتوان مانع از تصویربرداری حرارتی شد؟
در اغلب موارد، خیر. اما پرتوهای مادون قرمز نمیتوانند از دیوارها عبور کنند و همچنین شیشه میتواند مادون قرمز را مسدود کند. بنابراین، اگر نمیخواهید شناسایی شوید، میتوانید پشت شیشه یا دیوارها پنهان شوید تا مانع از تصویربرداری حرارتی شوید.
