384x288 17μM ماژول حرارتی خنک نشده ادغام سریع برای تشخیص سلامت
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 384x288 | مصرف برق | 0.85 وات |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 17 میکرومتر |
NETD معمولی | <50mK | نرخ فریم | 25 هرتز |
برجسته | یکپارچه سازی سریع ماژول حرارتی خنک نشده,ماژول حرارتی خنک نشده تشخیص سلامت,دوربین حرارتی 17 میلی متری برای تشخیص تب |
ادغام سریع ماژول حرارتی 384x288/17μM خنک نشده برای تشخیص سلامت

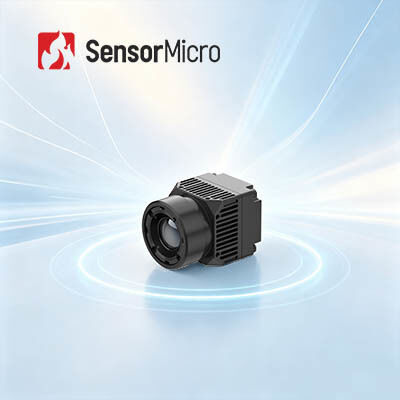

ماژول حرارتی iHA417W به طور ویژه برای تشخیص پزشکی توسعه یافته است.این دستگاه با ردیاب مادون قرمز 384×288/17 میکرومتر، لنز 9.1 میلیمتری، رابط استاندارد 30 پین (تخته گسترش نوع C اختیاری) و یک SDK اختصاصی برای اندازهگیری دمای پزشکی، یکپارچه شده است.
دو حالت فاصله اندازه گیری دما وجود دارد: 5 متر و 0.5 متر که در سناریوهای مختلف قابل استفاده است.ماژول حرارتی تشخیص پزشکی iHA417 سازگاری اندازهگیری دما بهتر و دقت اندازهگیری دما ± 0.5 درجه سانتیگراد دارد.بدون نیاز به بدنه مشکی داخلی، طراحی فشرده و اندازهگیری آسانتر دما را تضمین میکند.
ماژول دوربین حرارتی iHA417W را می توان به سرعت در دستگاه های مختلف تصویربرداری حرارتی پزشکی ادغام کرد و انتظار می رود در حال حاضر و آینده در زمینه های غربالگری بیماری ها، فیزیوتراپی طب سنتی چینی، چکاپ سلامت، توانبخشی و غیره به طور گسترده استفاده شود. .
اندازه گیری دما بدون تماس
• ± 0.5 ℃ اندازه گیری دما با دقت بالا بدون بدنه سیاه خارجی
• تشخیص فاصله: 0.5 متر (برای تشخیص پزشکی).5 متر (برای پیشگیری از بیماری همه گیر و ترموگرافی حیوانات)
ادغام سریع در سیستم
• یک رابط همه کاره استاندارد Type-C با منبع تغذیه، انتقال داده و کنترل
• پشتیبانی از Windows/Android/Linux SDK.دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به درجه حرارت
ساختار فشرده و سبک
• اندازه کوچک: 25.4mm×25.4mm×30.3mm (با لنز)
• وزن سبک تا 32.2 گرم
مدل | iHA417W |
عملکرد آشکارساز IR | |
وضوح | 384×288 |
اندازه پیکسل | 17 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD معمولی | <50 میلیون |
پردازش تصویر | |
نرخ فریم | 25 هرتز |
زمان راه اندازی | 5 ثانیه |
ویدیو دیجیتال | RAW/YUV |
نمایش تصویر | مشکی داغ/سفید داغ/شبه رنگ |
الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE/SFFC |
مشخصات برق | |
رابط خارجی استاندارد | نوع C |
حالت ارتباطی | یو اس بی |
ولتاژ تغذیه | 5±0.5 ولت |
مصرف برق معمولی | 0.85 وات |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10 درجه سانتی گراد ~ 50+ درجه سانتی گراد |
محدوده اندازه گیری دما | 15 ~ 50 ℃ |
دقت اندازه گیری دما | ≤±0.5℃ (بدون باد در داخل ساختمان، محدوده دمایی مورد نظر 32℃~42℃) |
اندازه گیری فاصله | دو حالت: 0.5 متر یا 5 متر |
SDK | پشتیبانی از Windows/Android/Linux SDK، دستیابی به ترموگرافی تمام صفحه |
ویژگیهای فیزیکی | |
اندازه (میلی متر) | ≤25.4×25.4×30.3 (با لنز 9.1 میلیمتری) |
وزن | 32.2±3 گرم (با لنز 9.1 میلیمتری) |
سازگاری با محیط | |
دمای عملیاتی | -40 درجه سانتی گراد ~ 70+ درجه سانتی گراد |
دمای ذخیره سازی | -45 درجه سانتی گراد ~ +85 درجه سانتی گراد |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | لرزش تصادفی 5.35 گرم، 3 محور |
شوکه شدن | موج نیمه سینوسی، 40 گرم در 11 میلی ثانیه، 3 محور 6 جهت |
اپتیک | |
لنز اختیاری | فوکوس ثابت حرارتی: 9.1 میلی متر |
گواهی | |
استاندارد | ROHS/REACH |
انتظار می رود ماژول حرارتی iHA417 در حال حاضر و در آینده به طور گسترده در زمینه های غربالگری بیماری، فیزیوتراپی طب سنتی چینی، بررسی سلامت، توانبخشی و غیره استفاده شود.
1. حساسیت حرارتی چیست؟
حساسیت حرارتی که NETD (تفاوت دمای معادل نویز) نیز نامیده می شود، یک پارامتر کلیدی برای ارزیابی دوربین های تصویربرداری حرارتی موج متوسط (MWIR) و موج بلند (LWIR) است.این به طور مستقیم با وضوح اندازه گیری شده توسط تصویرگر حرارتی مرتبط است.این یک مقدار عددی است که نسبت سیگنال به نویز اختلاف دما را نشان می دهد و بر حسب میلی کلوین (mK) اندازه گیری می شود.هرچه مقدار حساسیت حرارتی کوچکتر باشد، حساسیت بالاتر و تصویر واضح تر است.
2. کاربردهای تصویربرداری حرارتی چیست؟
اندازه گیری دما و تصویربرداری در تمام شرایط آب و هوایی دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز هستند.محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده در امنیت و نظارت، محموله های پهپاد، بازرسی صنعتی، آتش نشانی، تعمیر و نگهداری پیش بینی، ADAS، پیشگیری از بیماری همه گیر، AIoT و غیره استفاده می شود.
