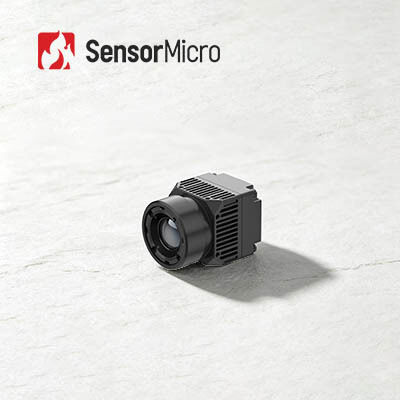

ماژول دوربین تصویربرداری حرارتی با قابلیت یکپارچهسازی سریع، وضوح ۶۴۰x۵۱۲، گام پیکسلی ۸ میکرومتر و دقت ±۰.۵ درجه سانتیگراد برای مراقبتهای بهداشتی
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | RoHS2.0; Reach |
| شماره مدل | iHA608W |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | مصرف برق | 0.6 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 8 میکرومتر |
| NETD معمولی | ≤30mK | نرخ فریم | 25 هرتز |
| برجسته کردن | ماژول دوربین تصویربرداری حرارتی 17 میکرومتر,ماژول دوربین تصویربرداری حرارتی 384x288,ماژول دوربین حرارتی با ادغام سریع |
||
توضیحات محصول
ماژول دوربین تصویربرداری حرارتی با ادغام سریع 640x512 8μm برای مراقبت های بهداشتی
خلاصه ی محصول
ماژول دوربین تصویربرداری حرارتی iHA608W از یک آشکارساز مادون قرمز ApexCore 640 × 512 / 8μm برای اندازه گیری درجه حرارت بدون تماس با دقت تا ± 0.5 ° C استفاده می کند.دارای الگوریتم های پردازش حرارتی پزشکی منحصر به فرد، تصاویر حرارتی دقیق و داده های دمایی قابل اعتماد را تولید می کند. جمع و جور و سبک با طراحی پیکسل 8μm، هسته شامل ویدئو نوع C و USB2 است.0 رابط با پشتیبانی از SDK چند سیستم عامل. ایده آل برای تشخیص پزشکی، غربالگری سلامت و اندازه گیری دمای دام
ویژگی های اصلی
- اندازه گیری دقیق دما و تصویربرداری حرارتی دقیق
- اندازه گیری دمای بدن بدون تماس با دقت تا ±0.5°C
- لنز درجه پزشکی و الگوریتم های اختصاصی برای تصاویر حرارتی شفاف
- هسته ی کمکی و سبک
- کشنده مادون قرمز 8μm ApexCore برای طرح کوچک
- ابعاد 21×21×31.5 میلی متر، وزن 25±2 گرم
- یکپارچه سازی بدون تلاش برای توسعه دهندگان
- رابط های دوگانه نوع C + USB2.0
- SDK برای ویندوز، اندروید و لینوکس
مشخصات محصول
| مدل | iHA608W |
|---|---|
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 640×512 |
| اندازه پیکسل | 8μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25 هرتز |
| زمان شروع | ≤6s |
| ویدیوی دیجیتال | RAW/YUV/TMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | رنگ پزشکی / کاذب |
| نرم افزار کامپیوتر | |
| نرم افزار کامپیوتری | کنترل ماژول و نمایش ویدیو |
| اندازه گیری دمای | |
| دمای کار | 10°C تا +50°C |
| محدوده اندازه گیری دمای | 32°C~+42°C |
| دقت اندازه گیری دمای | ≤±0.5°C (پس از گرم شدن 2 دقیقه ای، محیط 23±3°C، هدف 32-42°C) |
| فاصله اندازه گیری | 0.5m-5m؛ از اندازه گیری درجه حرارت چند فاصله از طریق SDK پشتیبانی می کند |
| SDK | پشتیبانی از SDK ویندوز / اندروید / لینوکس ، تجزیه و تحلیل جریان ویدیو ، کنترل ماژول ، اندازه گیری جامع درجه حرارت آرایه ، تصویربرداری درجه حرارت ، تنظیم پنجره درجه حرارت ، ادغام چندگانه |
| برق | |
| رابط استاندارد خارجی | USB ((TYPE-C) |
| رابط ارتباطی | USB |
| رابط ویدیویی دیجیتال | USB20 |
| ولتاژ تغذیه | 5 ولت±0.5 |
| مصرف برق معمولی | 0.6W |
| لنز های نوری | |
| طول فوکوس | ۴ میلی متر |
| نوع لنز | فوکوس ثابت اترمال |
| # | 1 |
| FOV ((H × V) | 69.2°×55.4° |
| ماشین آلات | |
| اندازه (از جمله لنز) | ۲۱ میلی متر × ۲۱ میلی متر × ۳۱٫۵ میلی متر (از جمله لنز ۴ میلی متر) |
| وزن (از جمله لنز) | 25g±2 (از جمله لنز 4mm) |
| سازگاری با محیط زیست | |
| دمای کار | -10°C تا +50°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | 5.35 گرمي، ارتعاش تصادفي، 3- محور |
| تاثیر | نصف موج سینوس، 40g / 11ms، جهت ضربه، 3 محور، 6 جهت |
| ESD | تخلیه تماس 6kV؛ تخلیه هوا 8kV |
| گواهینامه | |
| صدور گواهینامه زیست محیطی | ROHS2.0/REACH |
کاربردهای صنعتی
انتظار می رود ماژول حرارتی iHA608W به طور گسترده ای در زمینه غربالگری بیماری، فیزیوتراپی طب سنتی چینی، بررسی سلامت، توانبخشی،و برنامه های مربوط به مراقبت های بهداشتی.
مزیت های مجموعه محصولات
- مجموعه محصولات متنوع:طیف گسترده ای از فرمت های محصول از جمله آشکارسازان مادون قرمز، هسته های دوربین و ماژول ها برای پاسخگویی به نیازهای ادغام مختلف.
- انواع متنوع محصول:رزولوشن های متعدد آرایه، اندازه پیکسل، باند های موج و ترکیبی از گزینه های لنز انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند.
- عملکرد خارق العاده:تصویربرداری واضح، اندازه جمع و جور، مصرف انرژی کم، حساسیت بالا و قابلیت اطمینان بالا طراحی شده برای انجام در طیف گسترده ای از چالش های زیست محیطی.
- ادغام آسان:گزینه های رابط متعدد ادغام را ساده می کند و توسعه سریع را در زمینه های کاربردی متعدد امکان پذیر می کند.
پرسش های مکرر
1در مورد بسته بندي فلزي کشنده مادون قرمز
بسته بندی فلزی از پوسته لوله فلزی، خنک کننده ترمو الکتریکی (TEC) و گتر ستون استفاده می کند.TEC نقش مهمی در تثبیت دمای کار دارد تا آشکارگر مادون قرمز در دمای اتاق کار کند، در نتیجه توانایی سنسورهای تصویربرداری حرارتی را برای سازگاری با محیط های شدید مانند مه شدید، باران و برف بهبود می بخشد.
معایب آن این است که هزینه آن بیش از حد بالاست و بیش از ۶۰ درصد از کل هزینه تولید محصولات خنک نشده را تشکیل می دهد و باعث چرخه تولید طولانی می شود.این روش بسته بندی برای کاربردهای پیشرفته طراحی شده است.
2در مورد بسته بندی سرامیکی کشنده مادون قرمز
فرآیند بسته بندی سرامیکی مشابه بسته بندی فلزی است که یک تکنولوژی بسته بندی آشکارگر مادون قرمز بالغ است. در مقایسه با بسته بندی فلزی،حجم و وزن آشکارساز بسته بندی شده به شدت کاهش می یابدبرای بسته بندی سرامیکی، مدار خواندن آن دارای عملکرد دمای کار خود تنظیم شده است و نیازی به ثبات TEC ندارد.
3بسته بندی سطح وافره
بسته بندی سطح وافره، همچنین به عنوان بسته بندی اندازه سطح وافره نیز شناخته می شود، به بخشی مهم از فناوری بسته بندی پیشرفته در صنعت نیمه هادی تبدیل شده است.بسته بندی سطح Wafer (WLP) فرآیند تکمیل بسته بندی خلاء بالا به طور مستقیم بر روی کل Wafer MEMS استاین دستگاه بیشتر یا تمام مراحل بسته بندی و آزمایش را مستقیماً روی وفر آشکارگر IR قبل از برش انجام می دهد.
این یک بسته اندازه تراشه بهبود یافته است که نیازهای اندازه کوچک، سبک وزن، قابل حمل، دستی، قیمت پایین و بهره وری تولید بالا را برآورده می کند.
