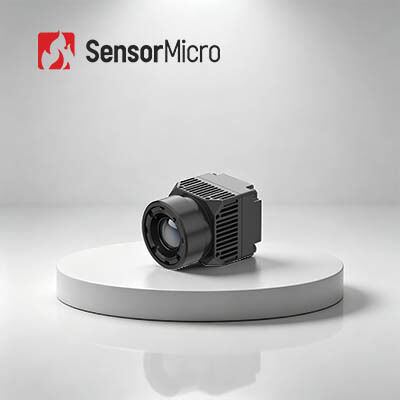

هسته دوربین مادون قرمز تصویربرداری پزشکی با وضوح 640x512 و ارتفاع پیکسل 8μm برای دقت ±0.5 °C
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | RoHS2.0; Reach |
| شماره مدل | iHA608W |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | مصرف برق | 0.6 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 8 میکرومتر |
| NETD معمولی | ≤30mK | نرخ فریم | 25 هرتز |
| برجسته کردن | هسته دوربین مادون قرمز تصویربرداری حرارتی پزشکی,هسته دوربین مادون قرمز 384x288,17um هسته دوربین حرارتی پزشکی |
||
توضیحات محصول
هسته دوربین مادون قرمز تصویربرداری حرارتی پزشکی 640x512 8μm
خلاصه ی محصول
iHA608W مجهز به آشکارگر مادون قرمز ApexCore 640 × 512 / 8μm است که یک هسته حرارتی تخصصی برای اندازه گیری دمای بدن بدون تماس با دقت ± 0.5 ° C طراحی شده است.الگوریتم های تخصصی پزشکی تصاویر حرارتی دقیق و داده های دمایی قابل اعتماد را ارائه می دهندطراحی پیکسل 8μm آن به ساختاری جمع و جور و سبک دست می یابد. رابط های ویدئویی نوع C و USB2.0 به علاوه SDK چند سیستم عامل ادغام را ساده می کنند.
ویژگی های اصلی
- اندازه گیری دقیق درجه حرارت بدون تماس تا ± 0.5 °C، لنز درجه پزشکی و الگوریتم های تصویربرداری حرارتی تیز
- ابعاد کامپکت 21×21×31.5 میلی متر، وزن 25±2 گرم به لطف آشکارساز مادون قرمز 8μm ApexCore
- رابط های نوع C و USB2.0؛ پشتیبانی از SDK برای ویندوز، اندروید و لینوکس برای توسعه سریع
مشخصات محصول
| مدل | iHA608W |
|---|---|
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 640×512 |
| اندازه پیکسل | 8μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25 هرتز |
| زمان شروع | ≤6s |
| ویدیوی دیجیتال | RAW/YUV/TMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | رنگ پزشکی / کاذب |
| نرم افزار کامپیوتر | |
| نرم افزار کامپیوتری | کنترل ماژول و نمایش ویدیو |
| اندازه گیری دمای | |
| دمای کار | 10°C تا +50°C |
| محدوده اندازه گیری دمای | 32°C~+42°C |
| دقت اندازه گیری دمای | ≤±0.5°C (پس از گرم شدن 2 دقیقه ای، محیط 23±3°C، هدف 32-42°C) |
| فاصله اندازه گیری | 0.5m-5m؛ از اندازه گیری درجه حرارت چند فاصله از طریق SDK پشتیبانی می کند |
| SDK | پشتیبانی از SDK ویندوز / اندروید / لینوکس ، تجزیه و تحلیل جریان ویدیو ، کنترل ماژول ، اندازه گیری جامع درجه حرارت آرایه ، تصویربرداری درجه حرارت ، تنظیم پنجره درجه حرارت ، ادغام چندگانه |
| برق | |
| رابط استاندارد خارجی | USB ((TYPE-C) |
| رابط ارتباطی | USB |
| رابط ویدیویی دیجیتال | USB20 |
| ولتاژ تغذیه | 5 ولت±0.5 |
| مصرف برق معمولی | 0.6W |
| لنز های نوری | |
| طول فوکوس | ۴ میلی متر |
| نوع لنز | فوکوس ثابت اترمال |
| # | 1 |
| FOV ((H × V) | 69.2°×55.4° |
| ماشین آلات | |
| اندازه (از جمله لنز) | ۲۱ میلی متر × ۲۱ میلی متر × ۳۱٫۵ میلی متر (از جمله لنز ۴ میلی متر) |
| وزن (از جمله لنز) | 25g±2 (از جمله لنز 4mm) |
| سازگاری با محیط زیست | |
| دمای کار | -10°C تا +50°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | 5.35 گرمي، ارتعاش تصادفي، 3- محور |
| تاثیر | نصف موج سینوس، 40g / 11ms، جهت ضربه، 3 محور، 6 جهت |
| ESD | تخلیه تماس 6kV؛ تخلیه هوا 8kV |
| گواهینامه | |
| صدور گواهینامه زیست محیطی | ROHS2.0/REACH |
کاربردهای صنعتی
انتظار می رود ماژول حرارتی iHA608W به طور گسترده ای در زمینه غربالگری بیماری، فیزیوتراپی داروی سنتی چینی، بررسی سلامت، توانبخشی و غیره استفاده شود.در حال حاضر و در آینده.
ظرفیت تولید
تکنولوژی های آشکارساز مادون قرمز داخلی
- 8 اینچ 0.11μm VOx غیر خنک کننده کشنده های مادون قرمز
- 8 اینچ 0.5μm MCT خنک کش های مادون قرمز
- آشکارسازهای مادون قرمز خنک شده 8 اینچ 0.5μm T2SL
ظرفیت تولید و مزایا
- 6 میلیون آشکارساز مادون قرمز خود ساخته شده در سال
- 30تاسیسات تولید نیمه هادی
- 20مساحت اتاق های تمیز
پرسش های مکرر
1میکروبولومتر خط فوکال بدون خنک کردن چطور کار می کند؟
با استفاده از اصل اثر حرارتی تابش مادون قرمز، آشکارگر مادون قرمز بدون خنک کردن انرژی تابش مادون قرمز را به انرژی حرارتی با مواد جذب مادون قرمز تبدیل می کند.تا دمای ماده حساس افزایش یابد.پس، a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
2چه مزايايي از اينفراسرخ بدون خنک کردن داره؟
آشکارگر سطح فوکال مادون قرمز بدون خنک کننده نیازی به یک دستگاه مجمع خنک کننده Dewar (IDCA) ندارد و می تواند در دمای اتاق کار کند.اندازه کوچک، وزن کم، طول عمر طولانی، هزینه پایین و غیره. اگر چه حساسیت آشکارساز افراژ قرمز غیر خنک شده به اندازه آشکارسازان افراژ قرمز خنک شده نیست، پس از سال ها توسعه،عملکرد هزینه آن به وضوح بهتر از آشکارگر خنک شده است، که چشم انداز کاربرد گسترده تری دارد.
