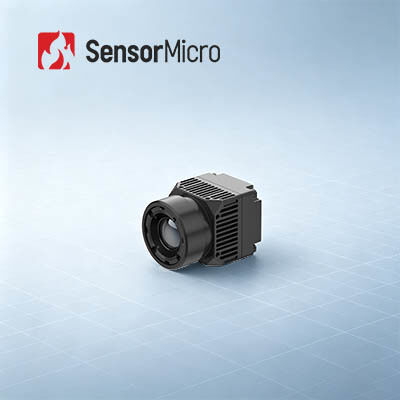

ماژول تصویربرداری حرارتی بدون تماس بدون تماس با وضوح 640x512 و ارتفاع پیکسل 8μm برای دقت ± 0.5 °C
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | RoHS2.0; Reach |
| شماره مدل | iHA608W |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | مصرف برق | 0.6 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 8 میکرومتر |
| NETD معمولی | ≤30mK | نرخ فریم | 25 هرتز |
| برجسته کردن | ماژول تصویربرداری حرارتی 17um,ماژول تصویربرداری حرارتی غیر خنک شده 384x288,هسته دوربین حرارتی بدون تماس و خنک نشده |
||
توضیحات محصول
ماژول تصویربرداری حرارتی بدون تماس 640x512 8 میکرومتر
مرور کلی محصول

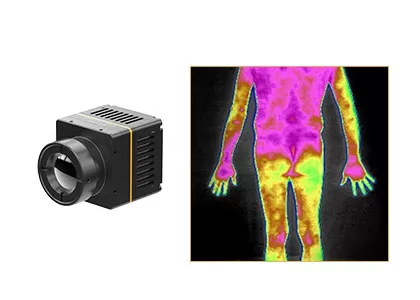

iHA608W یک هسته دوربین مادون قرمز بدون خنک کننده است که از آشکارساز مادون قرمز ApexCore 640×512 با فاصله پیکسل 8 میکرومتر استفاده می کند و به طور ویژه برای دماسنجی بدون تماس بهینه شده است. این ماژول دقت اندازه گیری ±0.5 درجه سانتیگراد را به دست می آورد. الگوریتم های پردازش تصویر اختصاصی پزشکی پیاده سازی شده، کیفیت تصویر حرارتی را بهبود می بخشند و نمایش بصری توزیع دمای جسم را تحقق می بخشند و خروجی اندازه گیری دمای کمی پایدار را ارائه می دهند. با بهره گیری از فاصله پیکسل 8 میکرومتر، این ماژول ابعاد مکانیکی مینیاتوری را به دست می آورد. خروجی سیگنال ویدئویی Type-C و رابط های ارتباط داده USB2.0 برای ادغام سیستم پیاده سازی شده اند. حوزه های کاربرد هدف شامل تجهیزات تشخیص پزشکی، سیستم های غربالگری سلامت جمعیت و سیستم های نظارت بر دمای دام می باشد.
ویژگی های اصلی
- دماسنجی با دقت بالا و تصویربرداری حرارتی پزشکی بهینه شده
- الگوریتم تنظیم شده برای اندازه گیری دمای بدن بدون تماس؛ دقت اندازه گیری تا ±0.5 درجه سانتیگراد
- مونتاژ نوری با مشخصات پزشکی و الگوریتم های تصویر اختصاصی، تعریف تصویر حرارتی را بهبود می بخشند
- ویژگی های مکانیکی مینیاتوری برای ادغام جاسازی شده
- استفاده از آشکارساز مادون قرمز بدون خنک کننده ApexCore 8 میکرومتر برای دستیابی به طراحی ساختاری فشرده
- ابعاد خارجی: 21×21×31.5 میلی متر؛ وزن ماژول: 25±2 گرم، قابل استفاده برای سیستم های جاسازی شده فشرده
- پشتیبانی کامل از رابط و توسعه نرم افزار
- رابط های خروجی ویدئو Type-C و ارتباط USB2.0 برای جاسازی سیستم یکپارچه شده اند
- بسته های SDK برای ویندوز، اندروید و لینوکس برای تسهیل توسعه ثانویه ارائه می شوند
مشخصات محصول
| مدل | iHA608W |
| شاخص های آشکارساز IR | |
| ماده حساس | VOx |
| وضوح | 640×512 |
| اندازه پیکسل | 8 میکرومتر |
| پاسخ طیفی | 8 میکرومتر ~ 14 میکرومتر |
| NETD معمول | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25 هرتز |
| زمان راه اندازی | ≤6 ثانیه |
| ویدئو دیجیتال | RAW/YUV/TMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | پزشکی/رنگ کاذب |
| نرم افزار کامپیوتر | |
| نرم افزار کامپیوتر | کنترل ماژول و نمایش ویدئو |
| اندازه گیری دما | |
| دمای عملیاتی | 10 درجه سانتیگراد ~ +50 درجه سانتیگراد |
| محدوده اندازه گیری دما | 32 درجه سانتیگراد ~ +42 درجه سانتیگراد |
| دقت اندازه گیری دما | ≤±0.5 درجه سانتیگراد (پس از 2 دقیقه گرم شدن، دمای محیط 23±3 درجه سانتیگراد، هدف 32-42 درجه سانتیگراد) |
| فاصله اندازه گیری | 0.5 متر تا 5 متر؛ پشتیبانی از اندازه گیری دما در فواصل متعدد از طریق SDK |
| SDK | پشتیبانی از SDK ویندوز/اندروید/لینوکس، تحقق تجزیه و تحلیل جریان ویدئو، کنترل ماژول، اندازه گیری دمای آرایه جامع، تصویربرداری دما، تنظیم پنجره دما، ادغام چندگانه |
| الکتریکی | |
| رابط خارجی استاندارد | USB (TYPE-C) |
| رابط ارتباطی | USB |
| رابط ویدئو دیجیتال | USB2.0 |
| ولتاژ تغذیه | 5 ولت ±0.5 |
| مصرف برق معمول | 0.6 وات |
| لنز نوری | |
| فاصله کانونی | 4 میلی متر |
| نوع لنز | فوکوس ثابت آترمال |
| F/# | 1 |
| FOV (افقی×عمودی) | 69.2 درجه × 55.4 درجه |
| مکانیکی | |
| اندازه (شامل لنز) | 21 میلی متر × 21 میلی متر × 31.5 میلی متر (شامل لنز 4 میلی متری) |
| وزن (شامل لنز) | 25 گرم ±2 (شامل لنز 4 میلی متری) |
| سازگاری محیطی | |
| دمای عملیاتی | -10 درجه سانتیگراد ~ +50 درجه سانتیگراد |
| دمای ذخیره سازی | -45 درجه سانتیگراد ~ +85 درجه سانتیگراد |
| رطوبت | 5% تا 95%، بدون میعان |
| لرزش | 5.35 گرم بر متر مربع، لرزش تصادفی، 3 محور |
| ضربه | موج نیم سینوسی، 40 گرم/11 میلی ثانیه، جهت ضربه، 3 محور، 6 جهت |
| ESD | تخلیه تماسی 6 کیلو ولت؛ تخلیه هوایی 8 کیلو ولت |
| گواهینامه | |
| گواهینامه محیطی | ROHS2.0/REACH |
کاربردهای صنعتی
انتظار می رود ماژول حرارتی iHA608W در حال حاضر و آینده به طور گسترده در زمینه های غربالگری بیماری، فیزیوتراپی طب سنتی چینی، معاینه سلامت، توانبخشی و غیره مورد استفاده قرار گیرد.
خدمات استاندارد شده
- مستندات کامل: راهنمای محصول، راهنمای راه اندازی و مراجع انتخاب. بدون حدس و گمان شروع کنید.
- کمک توسعه و تست: تست یکپارچه نمونه، ارزیابی عملکرد و تأیید پارامترها آسان شده است.
- کیت ابزار توسعه پیشرفته: SDK ها، API ها، الگوریتم ها و ابزارهای اشکال زدایی برای ادغام عمیق.
- پشتیبانی فنی از راه دور: پشتیبانی 24/7 - پاسخ سریع و حل به موقع مسائل حیاتی.
- گارانتی: قطعات اصلی و رعایت دقیق فرآیند برای بازیابی عملکرد بهینه.
سوالات متداول
1. تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز روشی برای استفاده از تابش مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیاء است، به منظور ایجاد تصاویر از آنها، یا به دست آوردن اطلاعات دمایی اشیاء، حتی در محیط های با دید کم.
2. تصویربرداری حرارتی مادون قرمز چگونه کار می کند؟
سیستم تصویربرداری حرارتی مادون قرمز یک فناوری تشخیص و شناسایی غیرفعال بدون تماس مادون قرمز است. این سیستم تابش مادون قرمز صحنه را بر روی آشکارساز مادون قرمز آرایه صفحه کانونی از طریق سیستم نوری مادون قرمز که می تواند از تابش مادون قرمز عبور کند، متمرکز می کند. آشکارساز حرارتی سیگنال تابش با شدت های مختلف را به سیگنال الکتریکی متناظر تبدیل می کند و سپس از طریق تقویت و پردازش ویدئو، تصویر مادون قرمز قابل مشاهده برای چشم غیر مسلح را تشکیل می دهد.
