ماژول حرارتی مادون قرمز با رزولوشن ۵۱۲×۶۴۰ و گام پیکسلی ۸ میکرومتر برای تنظیم در سطح پزشکی
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | RoHS2.0; Reach |
| شماره مدل | iHA608W |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | مصرف برق | 0.6 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 8 میکرومتر |
| NETD معمولی | ≤30mK | نرخ فریم | 25 هرتز |
| برجسته کردن | ماژول حرارتی مادون قرمز 384x288,ماژول حرارتی مادون قرمز دمای پوست |
||
توضیحات محصول

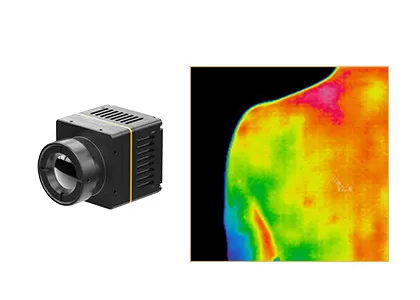

640x512 ماژول حرارتی مادون قرمز 8μm برای اندازه گیری دمای بدن انسان
خلاصه ی محصول
هسته دوربین مادون قرمز iHA608W که خنک نشده است به طور خاص برای اندازه گیری درجه حرارت بدن بدون تماس در سطح پزشکی طراحی شده است.ساخته شده بر روی ApexCore 640×512/8μm آشکارگر و به طور کامل برای دقت کالیبراسیونالگوریتم های پیشرفته پردازش تصویر پزشکی جزئیات تصویر حرارتی را بهینه می کنند و توزیع دمای را برای نتایج قابل اعتماد به دقت ارائه می دهند.
ویژگی های اصلی
- تنظیمات سطح پزشکی:به طور خاص برای خواندن دمای بدن بدون تماس با دقت ±0.5 °C کالیبر شده است
- اپتیک های درجه پزشکی:لنز نوری با کیفیت بالا در ترکیب با الگوریتم های حرارتی پزشکی منحصر به فرد
- مینیاتوریزاسیون بهینه شده:طراحی بسیار جمع و جور با استفاده از تکنولوژی آشکارساز مادون قرمز 8μm
- ابعاد فشرده:اندازه 21×21×31.5 میلی متر و وزن 25±2g برای یکپارچه سازی آسان
- اتصال انعطاف پذیر:رابط دوگانه ویدئو نوع C و USB2.0
- حمایت جامع از توسعه:SDK کامل برای ویندوز، اندروید و لینوکس
مشخصات محصول
| مدل | iHA608W |
|---|---|
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 640×512 |
| اندازه پیکسل | 8μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25 هرتز |
| زمان شروع | ≤6s |
| ویدیوی دیجیتال | RAW/YUV/TMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | رنگ پزشکی / کاذب |
| اندازه گیری دمای | |
| دمای کار | 10°C تا +50°C |
| محدوده اندازه گیری دمای | 32°C~+42°C |
| دقت اندازه گیری دمای | ≤±0.5°C (پس از گرم شدن 2 دقیقه ای، محیط 23±3°C، هدف 32-42°C) |
| فاصله اندازه گیری | 0.5m-5m؛ از اندازه گیری درجه حرارت چند فاصله از طریق SDK پشتیبانی می کند |
| برق | |
| رابط استاندارد خارجی | USB ((TYPE-C) |
| رابط ارتباطی | USB |
| رابط ویدیویی دیجیتال | USB20 |
| ولتاژ تغذیه | 5 ولت±0.5 |
| مصرف برق معمولی | 0.6W |
| لنز های نوری | |
| طول فوکوس | ۴ میلی متر |
| نوع لنز | فوکوس ثابت اترمال |
| # | 1 |
| FOV ((H × V) | 69.2°×55.4° |
| ماشین آلات | |
| اندازه (از جمله لنز) | ۲۱ میلی متر × ۲۱ میلی متر × ۳۱٫۵ میلی متر (از جمله لنز ۴ میلی متر) |
| وزن (از جمله لنز) | 25g±2 (از جمله لنز 4mm) |
| سازگاری با محیط زیست | |
| دمای کار | -10°C تا +50°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | 5.35 گرمي، ارتعاش تصادفي، 3- محور |
| تاثیر | نصف موج سینوس، 40g / 11ms، جهت ضربه، 3 محور، 6 جهت |
| ESD | تخلیه تماس 6kV؛ تخلیه هوا 8kV |
| گواهینامه | |
| صدور گواهینامه زیست محیطی | ROHS2.0/REACH |
کاربردهای صنعتی
ماژول حرارتی iHA608W برای استفاده گسترده در کاربردهای پزشکی و مراقبت های بهداشتی از جمله غربالگری بیماری، فیزیوتراپی داروی سنتی چینی، بررسی سلامت،توانبخشی، و زمینه های مرتبط.
نقاط قوت اصلی ما
عرضه پایدار
با داشتن یک زنجیره تامین پایدار و قابل اعتماد در سراسر اکوسیستم ما، می توانیم به سرعت به خواسته های بازار پاسخ دهیم.
حفظ نوآوری
با تخصص در تولید آشکارساز و تجربه در پشتیبانی از یکپارچه سازی سیستم، ما بینش عمیق در مورد الزامات عملکرد، به طور مداوم طراحی بهینه سازی،و یک چرخه نیکو ایجاد کنیم: کاربرد محصول → بازخورد فنی → ارتقاء محصول.
پرسش های مکرر
کشنده مادون قرمز / حسگر تصویربرداری حرارتی چیست؟
امواج مادون قرمز را نمی توان با چشم انسان دید. Infrared detector / thermal imaging sensor is an optical-electrical device that reacts to infrared radiation and thermal energy and converts it into electrical signal and then outputs visible thermal images.
WLP چیست؟
WLP به بسته سطح وافر اشاره دارد. این فرآیند تکمیل بسته بندی با خلاء بالا به طور مستقیم بر روی کل وافر MEMS است، سپس برای ساخت یک سنسور مادون قرمز واحد می نویسد و برش می دهد.همراه با بسته فلزی و بسته سرامیکی، آنها 3 فرمت بسته بندی اصلی از آشکارسازان مادون قرمز غیر خنک هستند.
مزاياي WLP چيه؟
آشکارسازان WLP IR به طور خاص برای پاسخگویی به نیاز به کوچک سازی و هزینه پایین در استفاده از فناوری مادون قرمز در بازار الکترونیک مصرفی طراحی شده اند.ما در حال حاضر ارائه انواع WLP راه حل ماژول مادون قرمز برای افزایش بیشتر برنامه های کاربردی جدید از بازارهای در حال ظهور.
