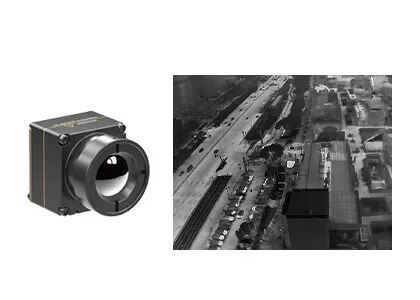

RoHS Uncooled LWIR Drone Thermal Camera 640x512 برای آتش نشانی
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 640x512 | مصرف برق | 0.7 وات |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
NETD معمولی | ≤40 میلیون | نرخ فریم | 30 هرتز |
برجسته | دوربین حرارتی LWIR Drone 640x512,دوربین حرارتی LWIR Drone,ماژول دوربین Lwir Uncooled RoHS |
دوربین حرارتی Drone یکپارچه سریع با آشکارساز حرارتی مادون قرمز خنک نشده 640x512 12μm
هسته دوربین مادون قرمز iTL612R دارای ردیاب حرارتی مادون قرمز 640x512 / 12μm بسته سطح ویفر (WLP) است.این یک ماژول تصویربرداری حرارتی رادیومتری LWIR خنک نشده برای هواپیماهای بدون سرنشین با محدوده طیفی از 8 تا 14 میکرومتر است.
ویژگی های ماژول دوربین حرارتی iTL612 در ارائه تصویر واضح و واضح، اندازه جمع و جور و هزینه کم.ماژول حرارتی خنک نشده iTL612R که برای SWaP کاملاً بهینهسازی شده است، راهحلی قابل اعتماد برای یکپارچهسازی سیستم مادون قرمز با فضای محدود ارائه میکند.ساختار جمع و جور آن به سطح بالایی از همان ماژول مشخصات رسیده است.همچنین دارای یک عملکرد حرارتی اختیاری با محدوده اندازه گیری از -20 ~ 550 ℃ برای اندازه گیری دمای صنعتی است.
ماژول حرارتی iTL612 به طور ویژه برای زمینه تعمیر و نگهداری پیش بینی، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره توسعه یافته است.
طراحی فشرده و سبک
• اندازه: 21mm×22.3mm×27.3mm (با لنز 9.1mm)
• وزن: 1.5±20.8 گرم (با لنز 9.1 میلی متری)
• مصرف برق کم به اندازه 0.7W
تصویر شفاف و رادیومتری دقیق
• الگوریتم پردازش تصویر کاملاً جدید: NUC/3DNR/DNS/DRC/EE
• پشتیبانی از Windows/Linux/ARM SDK
• پشتیبانی از اندازه گیری دمای منطقه ای، نقطه ای و ایزوترم
رابط های مختلف برای ادغام آسان
• رابط های DVP/LVDS/USB2.0، خروجی داده تصویر RAW/YUV، کنترل پورت سریال
مدل | iTL612/R |
عملکرد آشکارساز IR | |
مواد حساس | اکسید وانادیوم |
وضوح | 640×512 |
اندازه پیکسل | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD معمولی | ≤40 میلیون |
پردازش تصویر | |
نرخ فریم | 30 هرتز |
زمان راه اندازی | 5 ثانیه |
ویدیو دیجیتال | RAW/YUV/BT656 |
الگوریتم تصویر | تصحیح غیر یکنواخت (NUC) کاهش نویز سه بعدی (3DNR) نویز زدایی (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
نمایش تصویر | مشکی داغ/سفید داغ/شبه رنگ |
نرم افزار کامپیوتر | |
نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
مشخصات برق | |
رابط خارجی استاندارد | 30Pin_HRS: DF40C-30DP-0.4V(51)، (HRS، مرد) |
برد گسترش USB | نوع C |
رابط ارتباطی | RS232-TTL/USB2.0 |
رابط ویدئویی دیجیتال | CMOS8/USB2.0 |
ولتاژ تغذیه | 3.3 ولت ± 0.1 ولت VDC |
مصرف برق معمولی | 0.7 وات |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10 درجه سانتیگراد ~ 50 درجه سانتیگراد |
محدوده اندازه گیری دما | -20°C~+150°C, 0°C~550°C;پشتیبانی از سفارشی سازی و گسترش |
دقت اندازه گیری دما | بیشتر از ± 3 درجه سانتیگراد یا ± 3٪ (@23 ± ℃) |
اندازه گیری دمای منطقه ای | پشتیبانی از حداکثر، حداقل و میانگین مقدار دمای منطقه ای خروجی |
SDK | پشتیبانی از ویندوز / لینوکس / ARM.دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
خصوصیات فیزیکی | |
اندازه (میلی متر) | 21×22.3×27.3 (با لنز 9.1 میلیمتری) |
وزن | 20.8 ± 1.5 گرم (با لنز 9.1 میلی متر) |
سازگاری با محیط | |
دمای عملیاتی | -40 درجه سانتیگراد ~ 70 درجه سانتیگراد |
دمای ذخیره سازی | -45 درجه سانتیگراد ~ + 85 درجه سانتیگراد |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | 5.35 گرم، 3 محور |
شوکه شدن | موج نیمه سینوسی، 40 گرم در 11 میلی ثانیه، 3 محور 6 جهت |
گواهینامه ها | ROHS2.0/REACH |
اپتیک | |
لنز اختیاری | فوکوس ثابت حرارتی: 9.1 میلی متر |
ماژول تصویربرداری حرارتی iTL612/R را می توان در محموله های پهپاد و دستگاه های پوشیدنی ادغام کرد تا به طور گسترده در زمینه هایتعمیر و نگهداری پیش بینی، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره.
1. درباره ردیاب مادون قرمز بسته بندی فلزی
بسته بندی فلزی از پوسته لوله فلزی، خنک کننده ترموالکتریک (TEC) و گیرنده ستونی استفاده می کند.TEC نقش مهمی در تثبیت دمای کاری ایفا می کند به طوری که آشکارساز مادون قرمز در دمای اتاق کار می کند و در نتیجه توانایی سنسورهای تصویربرداری حرارتی را برای سازگاری با محیط های شدید مانند مه شدید، باران و برف و غیره بهبود می بخشد.
اما نقطه ضعف آن این است که هزینه بسیار بالاست و بیش از 60 درصد از کل هزینه کل تولید محصولات خنک نشده را تشکیل می دهد و باعث چرخه تولید طولانی می شود.چنین روش بسته بندی برای برنامه های کاربردی بالا است.
