xوضوح | 640x512 | Pixel Pitch | 15 میکرومتر |
---|---|---|---|
مصرف برق پایدار | 8 وات | حساسیت بالا | NETD≤25mK |
محدوده طیفی | 3.7 ~ 4.8μm (MW)؛ 7.7 ~ 9.5 (LW) | اندازه | 142x58.5x71mm |
برجسته | آشکارساز مادون قرمز 15uM LWIR,آشکارساز مادون قرمز 640x512 LWIR,آشکارسازهای مادون قرمز خنکشده مجتمع RoHS |
ردیاب مادون قرمز 640x512 / 15μM LWIR خنک شده در سیستم های EO-IR

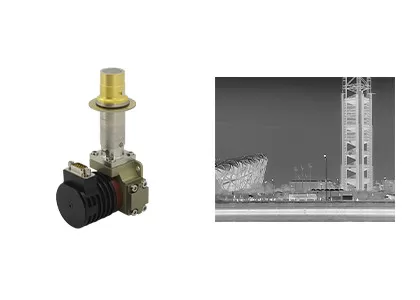

آشکارساز مادون قرمز خنکشده T2SL 640x512 / 15 میکرومتر LWIR با مجموعه کولر Dewar یکپارچه
مجموعه خنک کننده یکپارچه Dewar C615S LWIR یکی از آشکارسازهای مادون قرمز خنک شونده T2SL است که توسط Global Sensor Technology (GST) توسعه یافته است.این یک سوپرشبکه 640x512 / 15μm نوع II (T2SL)، مجموعه خنک کننده آشکارساز مجتمع (IDCA) است که برای باند موج مادون قرمز (LWIR) با کارایی بالا 7.7 تا 9.5 میکرومتر طراحی شده است.
با رزولوشن 640x512 و کاهش گام پیکسل به 15 میکرومتر، مجموعه خنک کننده Dewar یکپارچه C615S LWIR تصویری واضح و عملکرد عالی ارائه می دهد.این ویژگی در پیشرفته ترین فناوری، راندمان کوانتومی بالا، نرخ فریم بالا، حساسیت بالا، نویز کم، بهترین عدم یکنواختی و غیره است.
به عنوان یک آشکارساز LWIR، عملکرد بالایی را در شرایط آب و هوای شن و غبار ارائه می دهد و تحت تأثیر سوسو زدن نور خورشید یا هر شعله با دمای بالا قرار نمی گیرد.
- وضوح: 640x512
- گام پیکسل: 15 میکرومتر
- حساسیت بالا
- اثر تصویربرداری خوب
- نویز پایین
- عملکرد پایدار
- عدم یکنواختی عالی
مدل | C615S LWIR |
مواد | T2SL |
وضوح | 640x512 |
Pixel Pitch | 15 میلی متر |
محدوده طیفی | 7.7μm×9.5μm LW |
حالت کار | عکس فوری;حالت یکپارچه سازی ITR و Interlace Binning.حالت ویندوز؛ضد شکوفه |
ظرفیت شارژ | ITR: 12.22Me-/6.67Me- Interlace Binning: 24.44Me-/13.33Me- |
محدوده دینامیکی | ITR: ≥76dB باینینگ Interlace: ≥77dB |
کانال خروجی | 4حداکثر 22.5 مگاپیکسل بر ثانیه در هر خروجی |
NETD | ≤30mK (F2 ITR) ≤25mK (F2 Interlace Binning) |
نرخ پیکسل موثر | ≥99.5٪ |
پاسخ غیر یکنواخت | ≤8٪ |
نوع کولر | RS058 |
مصرف برق ثابت | <8 وات |
حداکثر مصرف برق | <17 وات |
منبع تغذیه | 24 ولت DC |
زمان خنک شدن | <5 دقیقه 30 ثانیه |
وزن | ≤600 گرم |
ابعاد (میلی متر) | 148x58.5x71 |
دمای کاری | -45 درجه سانتیگراد ~ +71 درجه سانتیگراد |
آشکارساز IR خنک شده C615S LWIR به طور گسترده در بسیاری از مناطق مانند سیستم نظارت از راه دور، سیستم افزایش دید پرواز، بار چند سنسور و غیره استفاده می شود.
1. حساسیت حرارتی چیست؟
حساسیت حرارتی که NETD (تفاوت دمای معادل نویز) نیز نامیده می شود، یک پارامتر کلیدی برای ارزیابی دوربین های تصویربرداری حرارتی موج متوسط (MWIR) و موج بلند (LWIR) است.این به طور مستقیم با وضوح اندازه گیری شده توسط تصویرگر حرارتی مرتبط است.این یک مقدار عددی است که نسبت سیگنال به نویز اختلاف دما را نشان می دهد و بر حسب میلی کلوین (mK) اندازه گیری می شود.هرچه مقدار حساسیت حرارتی کوچکتر باشد، حساسیت بالاتر و تصویر واضح تر است.
2. کاربردهای تصویربرداری حرارتی چیست؟
اندازه گیری دما و تصویربرداری در تمام شرایط آب و هوایی دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز هستند.محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده در امنیت و نظارت، محموله های پهپاد، بازرسی صنعتی، آتش نشانی، تعمیر و نگهداری پیش بینی، ADAS، پیشگیری از بیماری همه گیر، AIoT و غیره استفاده می شود.
