آشکارساز مادون قرمز خنک شده 1280x1024 12μm با مجموعه کولر Dewar یکپارچه
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 1280x1024/12μm | NETD | ≤20mK (F2/F4) |
---|---|---|---|
محدوده طیفی | 3.7 ~ 4.8μm مگاوات | اندازه | 149x58.5x71mm |
برجسته | ردیاب مادون قرمز خنک کننده مونتاژ کولر Dewar,آشکارساز مادون قرمز خنک کننده یکپارچه,آشکارسازهای مادون قرمز خنک کننده 1280x1024 |

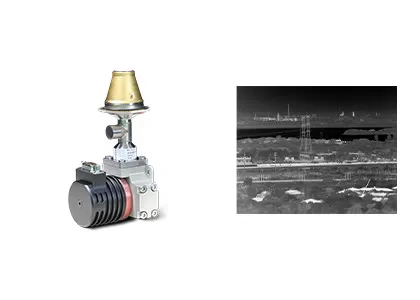

آشکارساز مادون قرمز 1280x1024 خنک کننده 12μm با مجموعه کولر Dewar یکپارچه
آشکارساز مادون قرمز خنک شده با آرایه بزرگ با وضوح بالا 1280x1024 / 12μm MCT برای تصویربرداری حرارتی شفاف
C1212M MWIR یکی از آشکارسازهای مادون قرمز با طول موج متوسط خنکشده با HgCdTe/MCT است که توسط فناوری حسگر جهانی (GST) توسعه یافته است.
آشکارساز مادون قرمز خنک C1212M دارای وضوح بالا، عملکرد بالا و قابلیت اطمینان بالا است.چهار برابر بیشتر از محصولات معمولی 640x512 پیکسل در همان ناحیه تصویر فعال ارائه می دهد.اندازه پیکسل کاهش یافته 12 میکرومتری آن وضوح فضایی بهتری را ارائه میکند و با فوکوس لنز نوری کوتاهتر برای دستیابی به ماموریت برد مشابه مطابقت دارد.C1212M یک انتخاب ایده آل برای برنامه هایی است که به عملکرد عالی برد طولانی و تشخیص جزئیات تصویر نیاز دارند.
عملکرد برجسته
• وضوح 1280×1024 برای FOV وسیع تر و مسافت طولانی تر
• اندازه پیکسل 12μm برای وضوح فضایی بهتر
تصویر واضح و شفاف
• حساسیت حرارتی بالا
• یکنواختی خوب، نرخ پیکسل موثر (99.5٪)
طراحی شده برای کاربردهای خاص
• شماره F را می توان سفارشی کرد
• تضمین عرضه مستمر
مدل | C1212M MW |
مواد | MCT |
وضوح | 1280x1024 |
Pixel Pitch | 12 میکرومتر |
محدوده طیفی | 3.7μm × 4.8μm مگاوات |
حالت کار | عکس فوری، حالت یکپارچه سازی ITR/IWR.حالت ویندوز؛ضد شکوفه |
ظرفیت شارژ | 6.75Me-/4.8Me-(ITR) 5.25Me-/3.3Me-(IWR) |
محدوده دینامیکی | حالت ITR≥80dB حالت IWR≥76dB |
تعداد خروجی | 4 یا 8;حداکثر 20 مگاپیکسل بر ثانیه در هر خروجی |
NETD | ≤20mK (F2/F4) |
نرخ پیکسل موثر | ≥99.5٪ |
پاسخ غیر یکنواخت | ≤8٪ |
نوع کرایو کولر | RS058F |
مصرف برق ثابت | ≤7 وات |
حداکثر مصرف برق | ≤17 وات |
منبع تغذیه | 24 ولت DC |
زمان خنک شدن | ≤6 دقیقه |
وزن | ≤600 گرم |
ابعاد (میلی متر) | 149x58.5x71 |
دمای کاری | -45 درجه سانتیگراد ~ +71 درجه سانتیگراد |
آشکارساز مادون قرمز C1212M MWIR که از نظر سرمایشی خنک می شود، به طور گسترده در بسیاری از مناطق مانند سیستم نظارت از راه دور، سیستم افزایش دید پرواز، بار چند سنسور و غیره استفاده می شود.
1. حساسیت حرارتی چیست؟
حساسیت حرارتی که NETD (تفاوت دمای معادل نویز) نیز نامیده می شود، یک پارامتر کلیدی برای ارزیابی دوربین های تصویربرداری حرارتی موج متوسط (MWIR) و موج بلند (LWIR) است.این به طور مستقیم با وضوح اندازه گیری شده توسط تصویرگر حرارتی مرتبط است.این یک مقدار عددی است که نسبت سیگنال به نویز اختلاف دما را نشان می دهد و بر حسب میلی کلوین (mK) اندازه گیری می شود.هرچه مقدار حساسیت حرارتی کوچکتر باشد، حساسیت بالاتر و تصویر واضح تر است.
2. آشکارساز MCT/HgCdTe چیست؟
MCT که HgCdTe نیز نامیده می شود، به Mercury-Cadmium-Tellurid اشاره دارد که یک ترکیب شیمیایی از تلورید کادمیوم (CdTe) و تلورید جیوه (HgTe) و یک ماده رایج در آشکارسازهای نوری است.آشکارساز MCT/HgCdTe یک آشکارساز نوررسانا است که در یک محیط برودتی کار می کند و می تواند تشعشعات مادون قرمز را تشخیص دهد.نسبت به سنسورهای حرارتی حساس تر است.
3. آشکارساز T2SL چیست؟
T2SL به سوپرشبکه Type-II اشاره دارد که یک ماده مصنوعی با رشد متناوب ناهمگونی دوره ای در اندازه نانومتر است.دارای یکنواختی بالا و ویژگی نوری برتر، مانند جرم موثر الکترون بزرگ، ضریب جذب بزرگ و راندمان کوانتومی بالا.در مقایسه با آشکارساز مادون قرمز MCT، آشکارساز مادون قرمز T2SL دارای یکنواختی مواد خوب، هزینه کم و عملکرد مشابه آشکارساز مادون قرمز MCT در باند موج متوسط و بلند است، اما مزایای زیادی در باند موج بسیار طولانی دارد.
