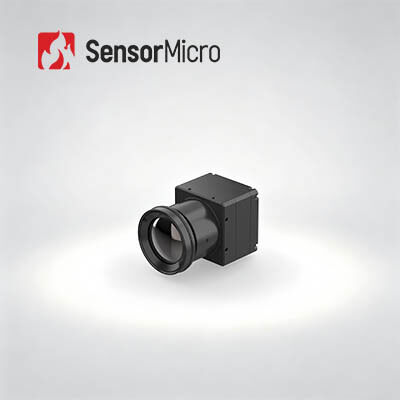

هسته دوربین حرارتی LWIR 640x512 12μm بدون خنک شدن با مصرف برق 0.65W برای ترموگرافی
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN612RG2 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | مصرف برق | 0.65 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| NETD | ≤25mK/F1.0/25℃ | نرخ فریم | 25 هرتز / 30 هرتز |
| برجسته کردن | هسته دوربین ترموگرافی 12um,640x512 هسته دوربین حرارتی بدون خنک کننده,ماژول دوربین حرارتی مادون قرمز LWIR |
||
توضیحات محصول
هسته دوربین حرارتی 12μm LWIR 640x512 خنک‌نشده برای ترموگرافی
بررسی اجمالی محصول
هسته دوربین اندازه‌گیری دمای مادون قرمز COIN612RG2 که برای دستگاه‌های تصویربرداری حرارتی هوشمند کوچک و قابل حمل طراحی شده است، محدودیت‌های ماژول‌های تصویربرداری حرارتی پرقدرت سنتی را می‌شکند. با بدنه بسیار فشرده 25.4*25.4*15.7 میلی متر، وزن فوق العاده سبک 1±15 گرم و مصرف انرژی فوق العاده کم ≤0.65 وات، برای یکپارچه سازی دستگاه های فشرده و تجهیزات با باتری ایده آل است.
با استفاده از آشکارساز با وضوح بالا ApexCore 640*512 و الگوریتم‌های پیشرفته پردازش تصویر، تصویربرداری حرارتی واضح و اندازه‌گیری دقیق دما (±2°C/±2%, NETD≤25mK) را تضمین می‌کند. از چندین رابط ویدیویی و لنزهای قابل تنظیم پشتیبانی می‌کند، با سازگاری قوی برای کمک به کاربران برای تکمیل سریع سیستم اندازه‌گیری دمای فروسرخ سبک وزن و توسعه و استقرار.
ویژگی های اصلی
عملکرد جامع، طراحی مقرون به صرفه
- توسعه یافته با استفاده از آشکارساز مادون قرمز سطح ویفر ApexCore، با NETD≤25mK
- یک FPA پرکاربرد را با الگوریتم‌های پردازش تصویر پیشرفته برای کیفیت تصویر بالا ترکیب می‌کند
- دقت اندازه گیری دما تا 2± درجه سانتیگراد یا 2±٪، پشتیبانی از محدوده -20 درجه سانتیگراد تا 150 درجه سانتیگراد و 100 درجه سانتیگراد تا 550 درجه سانتیگراد، با پسوندهای قابل تنظیم
جمع و جور و سبک، راندمان بالا با قدرت کم
- ابعاد: 25.4 * 25.4 * 15.7 میلی متر
- وزن: 1±15 گرم، مصرف برق: ≤0.65W
تنظیمات چندگانه، ادغام سریع
- لنزهای نوری اختیاری برای برآورده کردن نیازهای کاربردی مختلف
- از رابط های خروجی تصویر USB2.0/DVP/LVDS/BT.656 پشتیبانی می کند
- خروجی داده تصویر RAW/YUV/TMP با کنترل پورت سریال
مشخصات محصول
| مدل | COIN612RG2 |
|---|---|
| نشانگرهای آشکارسازهای IR | |
| مواد حساس | VOx |
| قطعنامه | 640*512 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD معمولی | ≤25mK/F1.0/25℃ |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30 هرتز |
| زمان راه اندازی | 6 ثانیه |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدیو دیجیتال | RAW/YUV422/TMP |
| الگوریتم تصویر | تصحیح غیر یکنواخت (NUC) کاهش نویز سه بعدی (3DNR) سرکوب دو بعدی نویز (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ/گدازه/آهن قرمز/آهن داغ/پزشکی/منطقه قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| برقی | |
| رابط خارجی استاندارد | 50 پین: DF40C-50DP-0.4V(51)، (HRS، مرد) |
| برد گسترش USB | USB3.0/USB2.0/VPC/USB2.0&VPC |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدئویی دیجیتال | DVP8/DVP16/USB2.0/BT.656/LVDS |
| ولتاژ تغذیه | 4.5 ~ 5.5 ولت |
| مصرف برق معمولی | 0.65 وات |
| اندازه گیری دما | |
| دمای عملیاتی | -10℃~+50℃ |
| محدوده اندازه گیری دما | -20℃~150℃، 100℃~550℃؛ پشتیبانی از سفارشی سازی و گسترش |
| دقت اندازه گیری دما | ± 2 درجه سانتیگراد یا ± 2٪ (هر کدام بیشتر باشد) |
| اندازه گیری جزئی دما | پشتیبانی از حداکثر، حداقل و میانگین مقدار خروجی مناطق اندازه گیری دما |
| SDK | اندروید/ویندوز/لینوکس؛ دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
| مکانیکی | |
| اندازه هسته لخت (میلی متر) | 25.4 * 25.4 * 15.7 میلی متر |
| وزن هسته خالی (گرم) | 1±15 گرم |
| سازگاری با محیط | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | 5.35 گرم، لرزش تصادفی، 3 محوره |
| تاثیر | نیم موج سینوسی، 40 گرم/11 میلی ثانیه، جهت ضربه 3 محور، 6 جهت |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | |
| لنز نوری | فوکوس ثابت Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm |
| سطح حفاظت | IP67 (لنز جلو) |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN612RG2 در زمینه ترموگرافی، دید صنعتی، آتش نشانی و نجات، نظارت امنیتی، مشاهده در فضای باز، دید ماشینی، الکترونیک مصرفی و غیره کاربرد دارد.
خط تولید ما
حساسیت بالا و عملکرد عالی
فناوری پیشرو جهان در صنعت مادون قرمز
آشکارسازهای مادون قرمز مختلف موجود است
آشکارسازهای مادون قرمز خنک نشده و سرد شده در فرمت ها و اندازه پیکسل های مختلف
تولید حجم برای اطمینان از تحویل سریع
سه خط تولید با قابلیت تولید سالانه تا میلیون ها ردیاب.
سوالات متداول
تفاوت بین آشکارسازهای IR خنک نشده و سرد شده چیست؟
در حال حاضر دو نوع سنسور تصویربرداری حرارتی مادون قرمز در بازار وجود دارد، سرد و خنک نشده.
آشکارساز مادون قرمز خنک نشدهدر دمای محیط کار می کند. این بر اساس صنعت نیمه هادی است و بنابراین معمولا می تواند در حجم بزرگ با اندازه کوچک و هزینه کم ساخته شود. آشکارسازهای IR خنک نشده به طور گسترده در دستگاه های قابل حمل / دستی / موبایل استفاده می شود.
آشکارسازهای IR خنک شدهدر واحدی بسته بندی می شوند که آنها را در دمای بسیار پایین نگه می دارد که باید توسط یک خنک کننده کرایو پشتیبانی شود. آنها بسیار بزرگتر، گرانتر و کمتر قابل اعتمادتر از سنسورهای خنک نشده هستند، عمدتاً به دلیل سیستم های خنک کننده پیچیده آنها. با این حال، سیستم‌های خنک‌شده فوق‌العاده حساس هستند و معمولاً با اپتیک‌های فاصله کانونی طولانی کار می‌کنند تا به ماموریت دوربرد دست یابند.
