آشکارساز مادون قرمز خنکشده RS058 LWIR 640x512 برای سیستم مانیتورینگ از راه دور
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xNETD | ≤25mK | فن آوری | مادون قرمز |
---|---|---|---|
وضوح | 640x512 / 15μm | محدوده طیفی | 7.7 ~ 9.5 (LW) |
مواد | T2SL | اندازه | 148x58.5x71mm |
برجسته | آشکارساز مادون قرمز خنک کننده RS058 LWIR,آشکارساز مادون قرمز خنک کننده LWIR 640x512,آشکارساز مادون قرمز خنک کننده سیستم مانیتورینگ از راه دور |
آشکارساز مادون قرمز خنک شده LWIR 640x512 / 15μm برای کاربرد امنیتی

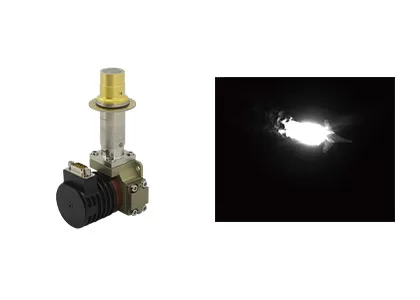

آشکارساز مادون قرمز خنکشده GST C615S Type II Superlattice 640x512 / 15μm LWIR یکپارچه در دوربین امنیتی برای نظارت طولانی مدت
C615S یک آشکارساز مادون قرمز با رزولوشن 640x512 و اندازه پیکسل 15 میکرومتر با مجموعه خنک کننده یکپارچه Dewar (IDCA) است.با استفاده از فناوری پیشرفته T2SL، دارای راندمان کوانتومی بالا، نرخ فریم بالا، حساسیت بالا، نویز کم، یکنواختی خوب است و می تواند در برابر گرد و غبار و تداخل بازتابی مقاومت کند.کیفیت تصویر فوقالعاده از اهداف را میتوان در محیطهای مختلف پیچیده به دست آورد، مانند حرکت وسایل نقلیه در جو غبارآلود، کشتیها روی آب با بازتاب نور و هواپیما در حال پرواز در ابر.
آشکارساز خنکشده C615S LWIR با وضوح 640x512 و کاهش گام پیکسل به 15 میکرومتر، تصویری واضح و عملکرد عالی ارائه میکند.این ویژگی در پیشرفته ترین فناوری، راندمان کوانتومی بالا، نرخ فریم بالا، حساسیت بالا، نویز کم، بهترین عدم یکنواختی و غیره است.
ردیاب سوپرشبکه C615S LWIR بدون ترس از تداخل برای شناسایی هدف در پس زمینه پیچیده مانند کشتی های روی دریا در صحنه انعکاس نور در سطح آب، هواپیما در پس زمینه ابرها در آسمان و ... مناسب است.
تشخیص LWIR
• نفوذ قوی از طریق جوهای غبارآلود و سازگاری با محیط های پیچیده
• با اثرات درخشش خورشید و انعکاس نور مختل نمی شود
• قابلیت تشخیص اجسام برودتی
فناوری T2SL
• راندمان کوانتومی بالا، حساسیت بالا، NETD معمولی کمتر از 25mK
• تولید انبوه، یکنواختی خوب
قابلیت اطمینان بالا
• دمای عملیات FPA بالا
مدل | C615S LWIR |
مواد | T2SL |
وضوح | 640x512 |
Pixel Pitch | 15 میلی متر |
محدوده طیفی | 7.7μm×9.5μm LW |
حالت کار | عکس فوری;حالت یکپارچه سازی ITR و Interlace Binning.حالت ویندوز؛ضد شکوفه |
ظرفیت شارژ | ITR: 12.22Me-/6.67Me- باینینگ Interlace: 24.44Me-/13.33Me- |
محدوده دینامیکی | ITR: ≥76dB باینینگ Interlace: ≥77dB |
کانال خروجی | 4حداکثر 22.5 مگاپیکسل بر ثانیه در هر خروجی |
NETD | ≤30mK (F2 ITR) ≤25mK (F2 Interlace Binning) |
نرخ پیکسل موثر | ≥99.5٪ |
پاسخ غیر یکنواخت | ≤8٪ |
نوع کولر | RS058 |
مصرف برق ثابت | <8 وات |
حداکثر مصرف برق | <17 وات |
منبع تغذیه | 24 ولت DC |
زمان خنک شدن | <5 دقیقه 30 ثانیه |
وزن | ≤600 گرم |
ابعاد (میلی متر) | 148x58.5x71 |
دمای کاری | -45 درجه سانتیگراد ~ +71 درجه سانتیگراد |
سنسور مادون قرمز خنک شده C615S LWIR به طور گسترده در بسیاری از مناطق مانند سیستم نظارت از راه دور، سیستم افزایش دید پرواز، بار چند سنسور و غیره استفاده می شود.
1. میکروبولومتر آرایه صفحه کانونی خنک نشده چگونه کار می کند؟
با استفاده از اصل اثر حرارتی تابشی مادون قرمز، آشکارساز مادون قرمز خنک نشده انرژی تابش مادون قرمز را با مواد جذب مادون قرمز به انرژی گرمایی تبدیل می کند، به طوری که دمای مواد حساس افزایش می یابد.سپس، پارامتر فیزیکی خاصی از ماده حساس بر این اساس تغییر می کند و از طریق مکانیسم تبدیل خاصی که برای تشخیص شی طراحی شده است، به سیگنال الکتریکی یا سیگنال نور مرئی تبدیل می شود.
2. مزیت میکروبولومتر vox خنک نشده چیست؟
آشکارساز صفحه کانونی مادون قرمز خنک نشده نیازی به دستگاه مجتمع کولر دیوار (IDCA) ندارد و می تواند در دمای اتاق کار کند.دارای مزایای شروع سریع، مصرف برق کم، اندازه کوچک، وزن سبک، عمر طولانی، هزینه کم و غیره است.اگرچه حساسیت آشکارساز صفحه کانونی مادون قرمز خنک نشده به خوبی آشکارسازهای فروسرخ خنکشده نیست، پس از سالها توسعه، عملکرد هزینه آن آشکارا بهتر از آشکارساز خنکشده است که چشمانداز کاربرد گستردهتری دارد.
